Betriebsanleitung Universal-Entferner-Set UE PRO
Stand: 18.06.2018

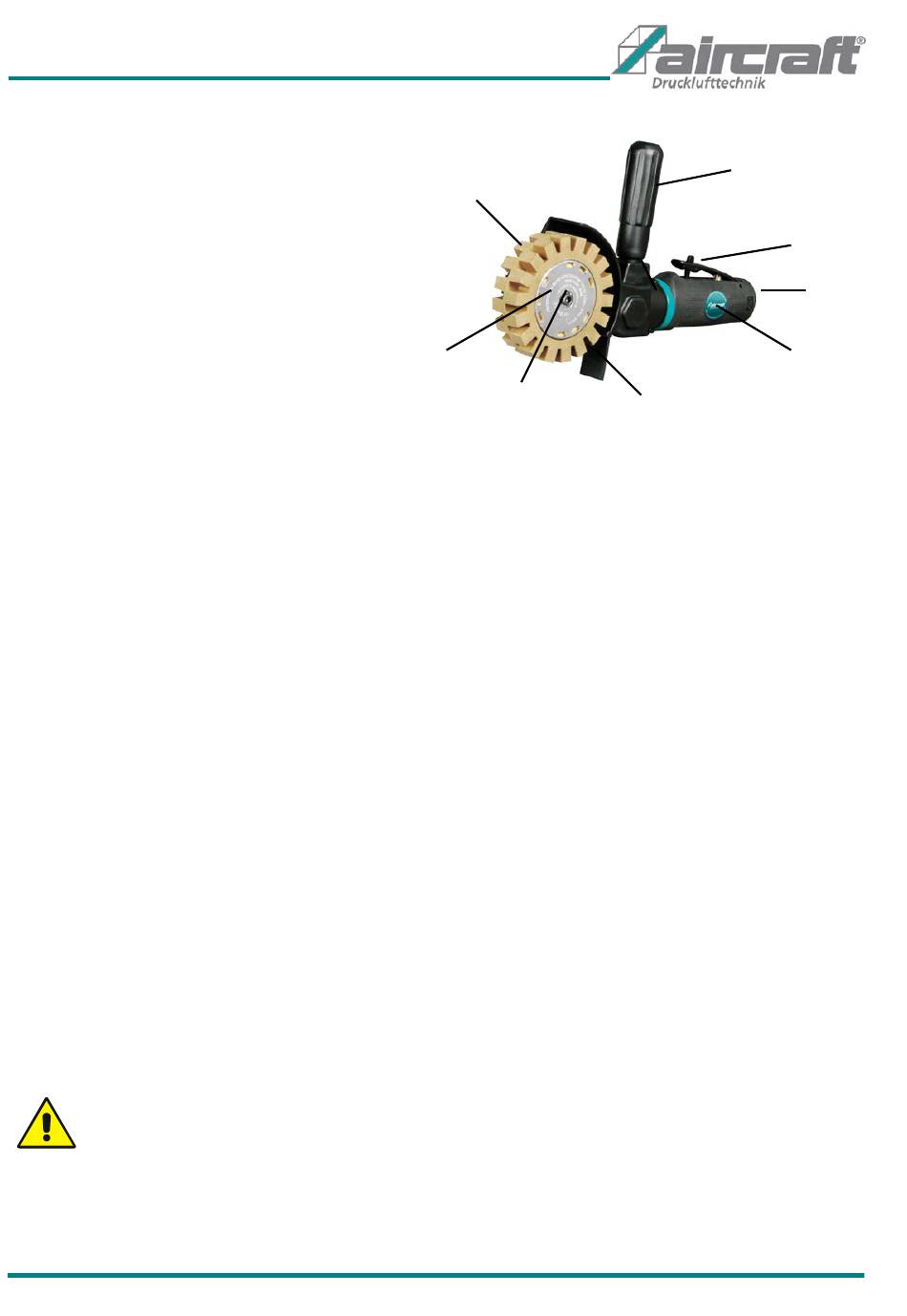

4. Bedienelemente
1 Trägerrad
2 Spannschraube
3 Schutz
4 Gehäuse
5 Druckluftanschluss
6 Betätigungshebel mit Sicherungshebel
7 Griff
8 Aufsatz
5. Bedienung
5.1
Inbetriebnahme
Für das Betreiben des Universalentferners benötigen Sie einen Kompressor mit mindestens 100 Liter/min
Füllleistung und einer Behältergröße von mindestens 25 Liter. Die erzeugte Luft muss gereinigt, kondensat-
frei und ölvernebelt sein. Vor der ersten Inbetriebnahme unbedingt einige Tropfen Aircraft Spezial-
Druckluftöl in den Luftanschluss des Werkzeuges einfüllen, damit sofort eine gute Schmierung vorhanden
ist. Schrauben Sie den mitgelieferten Stecknippel in den Druckluftanschluss (Pos.5). Setzen Sie das Trä-
gerrad (Pos.1) mit dem jeweiligen gewünschten Aufsatz auf den Sechskant der Antriebsspindel.
Spannschraube (Pos.2) durch Linksdrehung anziehen. Bevor Sie den Universalentferner in Betrieb neh-
men, prüfen Sie bitte den festen Sitz des Aufsatzes. Zum Wechseln des Aufsatzes nehmen Sie die
Spannschraube (Pos.2) mit dem Trägerrad (Pos.1) ganz ab. Jetzt können Sie den gewünschten Aufsatz
einsetzen. Schrauben Sie die Spannschraube (Pos.2) wieder auf, Spannschraube (Pos.2) fest anziehen.
5.2
Benutzen des Pneumatikwerkzeugs
1. Stellen Sie den gewünschten Arbeitsdruck am Kompressor ein. Achten Sie darauf, dass der maximale
Druck (siehe Kapitel „Technische Daten") nicht überschritten wird.
2. Schließen Sie den Universalentferner UE PRO an die geeignete Druckluftquelle an. Verbinden Sie das
Werkzeug mit einem flexiblen Druckluftschlauch der eine Schnellkupplung besitzt.
3. Drücken Sie den Druckluftanschluss (Pos.5) des Universalentferners in die Schnellverschlusskupplung.
Die Verriegelung erfolgt automatisch. Jetzt können Sie den Universalentferner an das zu bearbeitende
Werkstück heranführen. Erst jetzt darf die Inbetriebnahme des Universalentferners durch Betätigen des Be-
tätigungshebels (Pos.6) erfolgen. (Sicherungshebel zuvor umlegen)
4. Um die Verriegelung wieder zu lösen, muss das Werkzeug an den Druckluftschlauch gedrückt und die
Kupplungshülse der Schnellverschlusskupplung zurückgezogen werden. Halten Sie hierbei Druckluft-
schlauch und Universalentferner fest in der Hand, um ein Wegschlagen zu verhindern!
5. Trennen Sie das Werkzeug nach beendeter Arbeit von der Druckluftquelle.
Achtung:
Um die Lebensdauer des Werkzeugs nicht zu beeinträchtigen, muss dieses ausreichend geölt
werden. Dies kann durch folgende Maßnahmen geschehen:
-
durch eine Wartungseinheit mit Öler am Kompressor,
-
durch einen Öler, welcher direkt in die Druckluftleitung eingebaut ist,
-
je 15 Minuten im Dauereinsatz ca. 3 bis 5 Tropfen Pneumatiköl in den Druckluftanschluss
geben.
