Ersatzteile
11.2 Ersatzteilzeichnung
Die nachfolgende Zeichnung soll Ihnen im Servicefall helfen, notwendige Ersatzteile zu identifizieren.

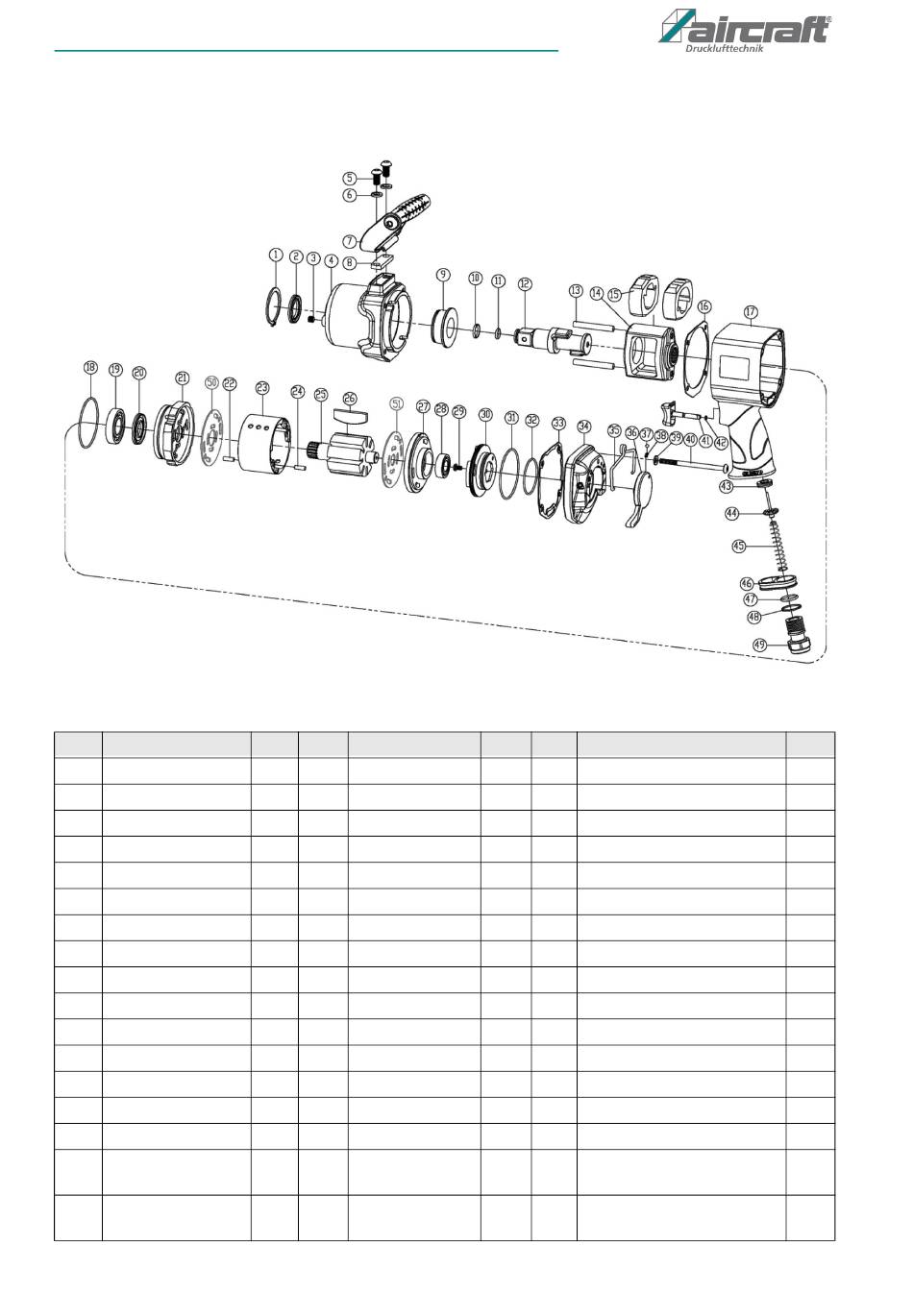

Abb. 3: Ersatzteilzeichnung ISS-TT 3/4" Composite
Pos.
Bezeichnung
1
C-Ring
2
Ölabdichtung
3
Schrauben-Set
4
Hammergehäuse
5
Schraube
6
Federring
7
Haltegriff
8
Dichtung
9
Buchse
10
Dichtung
11
O-Ring
12
Amboss
13
Hammer-Stift
14
Hammerschlagkorb
15
Hammer
16
Front-Dichtung
17
Motor-Gehäuse
10
Anz.
Pos.
Bezeichnung
1
18
O-Ring
1
19
Kugellager
2
20
Ölabdichtung
1
21
Front-Platte
2
22
Feder-Stift
2
23
Zylinder
1
24
Feder-Stift
1
25
Rotor
1
26
Lamellen
1
27
Rückplatte
1
28
Kugellager
1
29
Schraube
2
30
Rückschlagventil
1
31
O-Ring
2
32
O-Ring
1
33
Dichtung hinten
1
34
Hintere
Abdeckung
Anz.
Pos.
Bezeichnung
1
35
Halter-Ring
1
36
Umlenkhebel
1
37
Stahlkugel
1
38
Feder
1
39
Feder-Unterlegscheibe
1
40
Schraube
1
41
Betätigungshebel
1
42
O-Ring
8
43
Haltering
1
44
Ventilschaft
1
45
Feder
1
46
Deflektor
1
47
O-Ring
1
48
Unterlegscheibe
1
49
Schlauch-Adapter -19PT
1
50
Vorderplatte-
Unterlegscheibe
1
51
Rückplatte-Unterlegscheibe
ISS-TT 3/4" Composite | Version 1.01 | D
Anz.
1
1
1
1
4
4
1
1
1
1
1
1
1
1
1
1
1
