Inhaltszusammenfassung für aircraft MH-V PRO

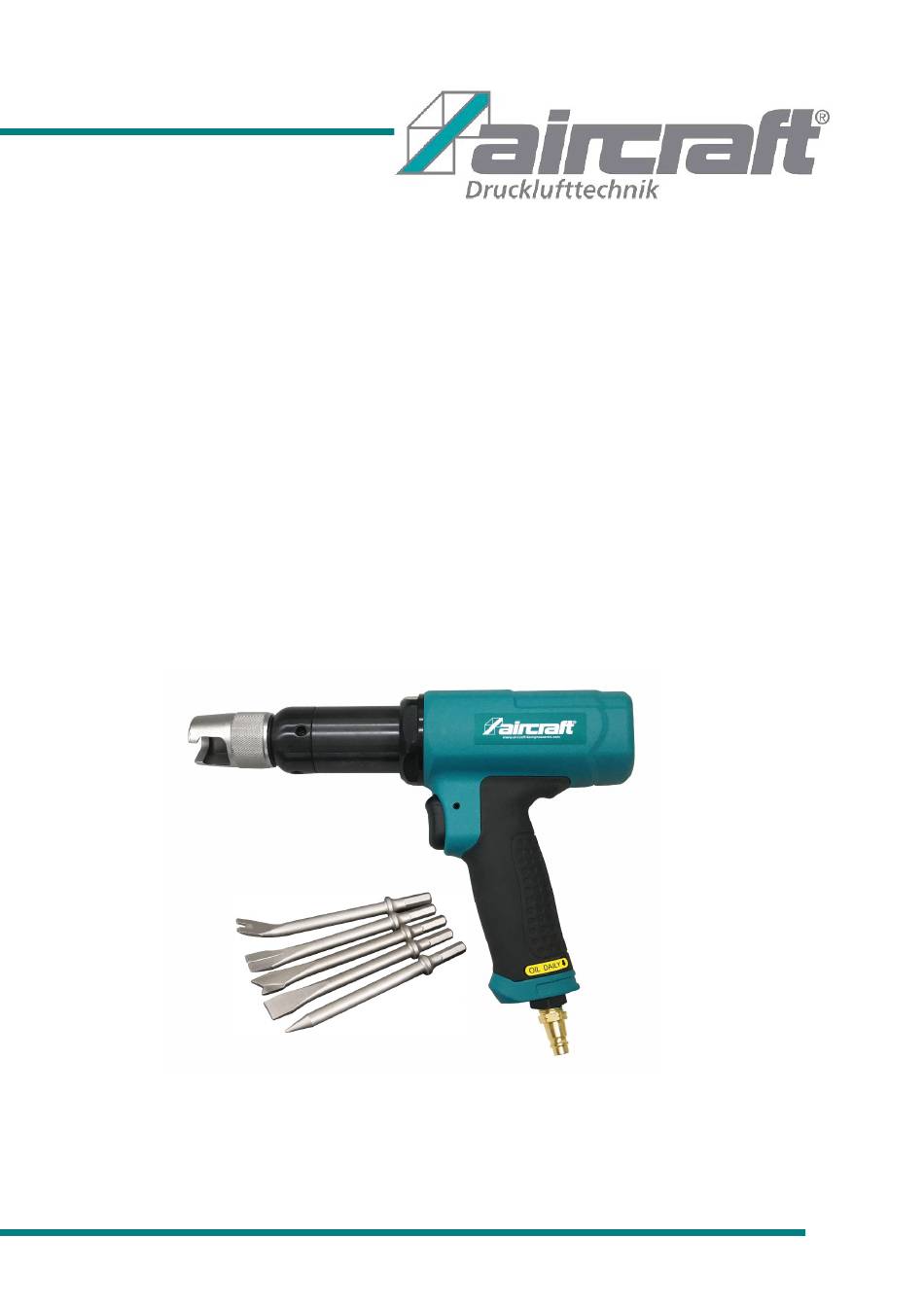

- Seite 1 Bedienungsanleitung für Meißelhammer-Set MH-V PRO Stand 08.09.2020...
-
Seite 2: Angaben Zum Urheberrecht
Stand 08.09.2020 Sehr geehrter Kunde, vielen Dank für den Kauf eines Produktes von Aircraft. Unsere Produkte und Maschinen bieten ein Höchstmaß an Qualität, technisch optimale Lösungen und überzeugen durch ein hervorragendes Preis- Leistungs-Verhältnis. Ständige Weiterentwicklungen und Produktinnovationen gewähren jederzeit einen aktuellen Stand an Technik und Sicherheit. -
Seite 3: Bestimmungsgemäße Verwendung
Betriebsanleitung Meißelhammer-Set MH-V PRO Stand 08.09.2020 Bestimmungsgemäße Verwendung Der Meißelhammer MH-V PRO ist ein druckluftbetriebener, vibrationsgedämpfter Meißelhammer für das Arbeiten am Bau. Seine Sechskantaufnahme verhindert ein Verdrehen des Meißels. Er ist mit je einem Flachmeißel, Spitzmeißel, Blechschneidmeisel, geraden Blechtrennmeißel und versetzten Blechtrenn- meißel ausgestattet. -
Seite 4: Sicherheitshinweise Speziell
Abmessungen (LxBxH):………………………………... 245/275,1 (ohne/mit Aufnahme) x 60 x 196 mm * Die Druckangaben beziehen sich auf den Eingangsdruck am Werkzeug. Dementsprechend ist der Ein- stelldruck an der Druckluftquelle zu wählen, um die Verluste in der Zuleitung auszugleichen. © Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten. -
Seite 5: Bedienelemente
1. Stellen Sie den gewünschten Arbeitsdruck am Kompressor ein. Achten Sie darauf, dass der maximale Druck (siehe Kapitel „Technische Daten“) nicht überschritten wird. 2. Schließen Sie den Meißelhammer MH-V PRO an die geeignete Druckluftquelle an. Verbinden Sie das Werkzeug mit einem flexiblen Druckluftschlauch der eine Schnellkupplung besitzt. Drücken Sie den Druckluftanschluss des Meißelhammers in die Schnellverschlusskupplung. -
Seite 6: Wartung, Instandhaltung Und Reinigung
Schäden, die am Produkt entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Die Abwicklung der Haftungsansprüche erfolgt nach Wahl der Firma AIRCRAFT oder aber über einen ihrer Händler. Als Voraussetzung gilt das Einreichen eines maschinell erstellten Kaufbelegs im Ori- ginal, in dem das Kaufdatum und der Produkttyp ersichtlich sein müssen. -
Seite 7: Explosionszeichnung Meißelhammer-Set Mh-V Pro
Menge Pos. Bezeichnung Menge Gehäuse Kolben Abschlusskappe Spannmutter Luftanschluss Zylinder Betätigungstaste O-Ring Ventilspindel Ventilgehäuse Buchse Ventilabdeckung O-Ring Dämpfer Feder Stoßdämpfer O-Ring (2) Federstift Ablüftableiterbuchse O-Ring Schraube Ventil O-Ring O-Ring O-Ring O-Ring Haltekappe © Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten. -
Seite 8: Eu-Konformitätserklärung
Stand 08.09.2020 Für die Ersatzteilbestellung verwenden Sie bitte folgende Angaben: Beispiel: Es muss der Federstift für den Meißelhammer-Set MH-V PRO bestellt werden. Der Federstift hat in der Er- satzteilzeichnung die Positionsnummer 24. Bei der Ersatzteil-Bestellung eine Kopie der Ersatzteilzeichnung mit gekennzeichnetem Bauteil (Federstift) und markierter Positionsnummer (24) an den Vertragshändler bzw.
