Betriebsanleitung RSW 1/2" PRO
Stand 14.06.2012 | Version 1.01
3. Technische Daten
Modell
Artikelnummer
Arbeitsdruck
Aufnahme
Max. Drehmoment
Gewicht

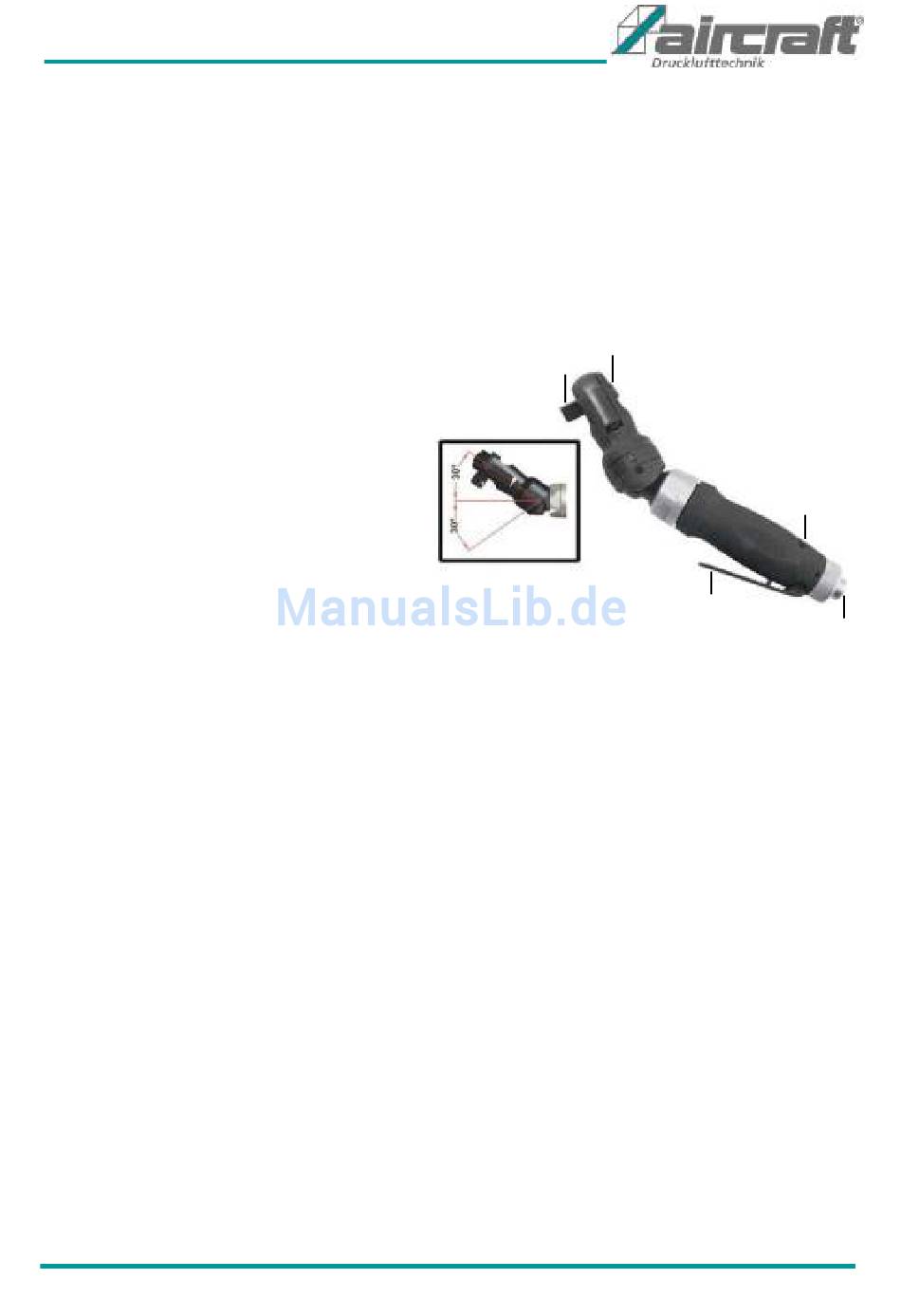

4. Bedienelemente
1. Antrieb
2. Betätigungshebel
3. Druckluftanschluss
4. Luftmengenregulierung
5. Umschalthebel Rechts- Linkslauf
5. Bedienung
5.1.
Inbetriebnahme
Für das Betreiben des Ratschenschraubers benötigen Sie einen Kompressor mit mindestens 100
Liter/min Füllleistung und einer Behältergröße von mindestens 25 Liter. Die erzeugte Luft muss
gereinigt, kondensatfrei und ölvernebelt sein.
Vor der ersten Inbetriebnahme unbedingt einige Tropfen Aircraft Spezial-Druckluftöl in den Luft-
anschluss des Werkzeuges einfüllen, damit sofort eine gute Schmierung vorhanden ist. Schrau-
ben Sie den Steck-
Setzen Sie den Steckschlüsseleinsatz auf die zu lösende bzw. anzuziehende Mutter oder
Schraube.
Gewünschte Drehrichtung am Umschalthebel einstellen.
5.2.
Benutzen des Pneumatik-Werkzeuges
1. Stellen Sie den gewünschten Arbeitsdruck am Kompressor ein. Achten Sie darauf, dass der
maximale Druck (siehe Kapitel „Technische Daten") nicht überschritten wird.
2. Schließen Sie den Ratschenschrauber RS 1/2" PRO an die geeignete Druckluftquelle an. Ver-
binden Sie das Werkzeug mit einem flexiblen Druckluftschlauch der eine Schnellkupplung besitzt.
Drücken Sie den Druckluftanschluss des Ratschenschraubers in die Schnellverschlusskupplung.
Die Verriegelung erfolgt automatisch.
RSW 1/2" PRO
2401510
6,3 bar
1/2" Vierkant
68 Nm
ca. 1 kg
