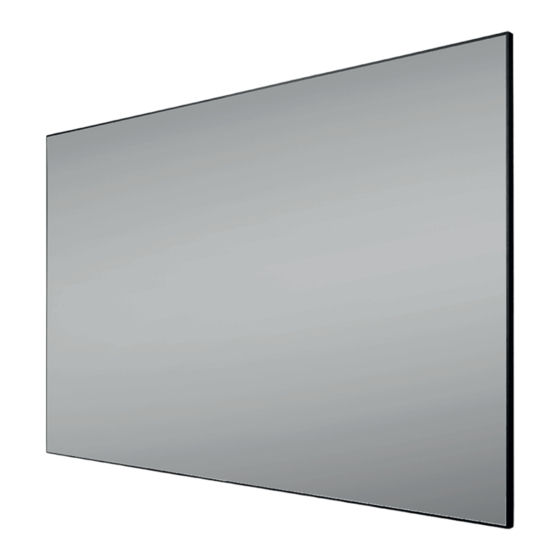

celexon Dynamic Slate Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

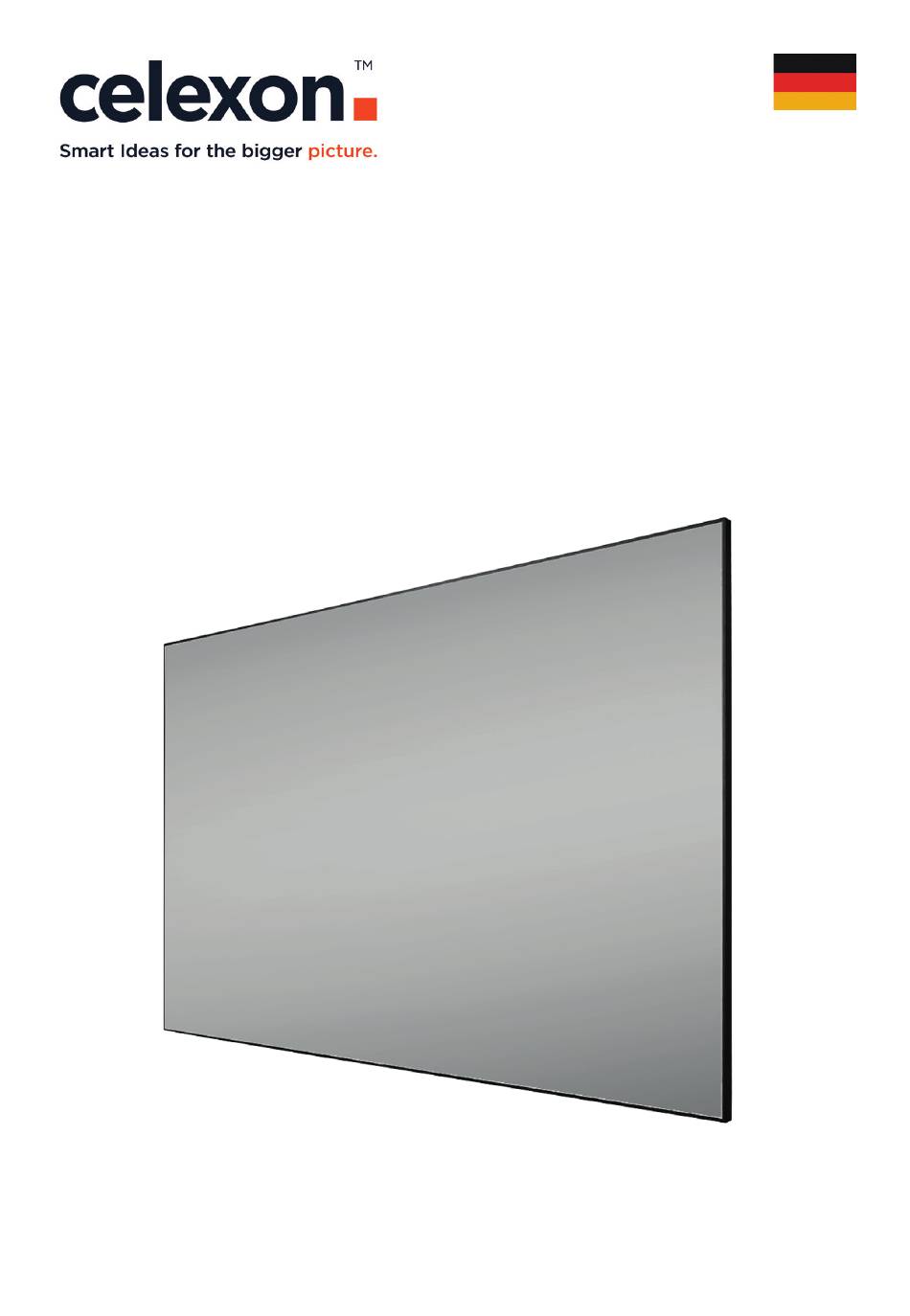

Bedienungsanleitung
celexon HomeCinema Frame
Dynamic Slate
Vielen Dank für den Kauf dieses Produkts.
Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig
durch, bevor Sie dieses Produkt anschließen oder betreiben. Bitte bewahren Sie diese
Anleitung für eine spätere Verwendung auf.
Version: 32422_061

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für celexon Dynamic Slate

Inhaltszusammenfassung für celexon Dynamic Slate

  • Seite 1 Bedienungsanleitung celexon HomeCinema Frame Dynamic Slate Vielen Dank für den Kauf dieses Produkts. Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig durch, bevor Sie dieses Produkt anschließen oder betreiben. Bitte bewahren Sie diese Anleitung für eine spätere Verwendung auf.

  • Seite 2: Warnhinweise

    Beschädigungen an dem Gerät oder unerwartete unübliche Funktionsweisen fest- stellen, darf das Produkt nicht weiter genutzt oder aufgebaut werden. Kontaktieren Sie umgehend den Händler, bei dem Sie das Produkt gekauft haben oder celexon direkt (Web: www.celexon.de, Mail: info@celexon.de) für weitere Informationen.
  • Seite 3 (Web: www.celexon.de, Mail: info@celexon.de). • Technische Änderungen und Irrtümer vorbehalten. Der Hersteller übernimmt keine Verantwortung für Sachschäden oder Personenschäden, wenn die Leinwand außerhalb der empfohlenen Spezifikationen verwendet wird, oder bei unsachgemäßer Installation. Verwenden Sie diese Leinwand nicht in der Nähe von Heizungen oder Klimaanlagen.

  • Seite 4: Haftungsausschluss

    HAFTUNGSAUSSCHLUSS Die Angaben in diesem Dokument können ohne vorherige Ankündigung durch den Hersteller geändert werden. Änderungen werden jeweils in den folgenden Versionen dieses Handbuchs ergänzt. Der Hersteller übernimmt keine Garantie oder Gewährleistung auf die Richtigkeit der Angaben in diesem Dokument. PFLEGEHINWEIS Reinigen Sie die Leinwand NIEMALS mit Alkohol oder anderen Reinigungsmit- teln, die Lösungsmittel enthalten.
  • Seite 5 2x Wandwinkel (C) 2x Führungsplatte 2x Spannhaken 2x Spannfeder 2x Federhalter 6x Kunststoffdübel 6x M5x40 Schrauben INSTALLATIONSHINWEIS Installieren Sie die Leinwand an einer für alle Betrachter komplett sichtbaren Position! Die optimale Installationshöhe entspricht der Position der Betrachter mittig zur Leinwand bei ausgefahrenem Tuch: Augenhöhe = unteres Drittel der Bildfläche.

  • Seite 6: Schritt 1: Montage Innerer Rahmen

    Diagonale (C) Gesamtgröße inkl. Gewicht Format in Zoll Rahmen (WxHxT) in mm netto in kg 100“ 16:9 2230x1270x36 13,9 110“ 16:9 2470x1400x36 14,9 120“ 16:9 2680x1520x36 16,48 126“ 16:9 2830x1610x36 18,26 135“ 16:9 3030x1715x36 19,3 SCHRITT 1: MONTAGE INNERER RAHMEN Platzieren Sie die beiden langen inneren Rahmenteile wie abgebildet.
  • Seite 7 SCHRITT 1: MONTAGE INNERER RAHMEN Positionieren Sie, wie abgebildet, die kurzen Rahmenteile inkl. Winkel an den jeweiligen Enden der langen Rahmenteile. Schieben Sie gleich- mäßig die Winkel mit Rahmen in die Öffnungen der langen Rahmentei- le. Achten Sie darauf, dass die Ecken geschlossen sind und die Bohrlö- cher passend übereinander liegen.

  • Seite 8: Schritt 2: Montage Tuch

    SCHRITT 2: MONTAGE TUCH Reinigen Sie den Montageuntergrund gründlich. Der Untergrund muss staub- und fettfrei sein. Es dürfen sich keine spitzen oder unebenen Ge- genstände auf dem Untergrund befinden. Wir empfehlen, die folgenden Schritte mit einer zweiten Person durchzuführen. Achtung: Das Projektionstuch ist äußerst empfindlich! Führen Sie die Montage des Projektionstuchs bitte mit äußerster Sorgfalt durch.
  • Seite 9 Schieben Sie die Glasfaser Stangen vorsichtig in die Tuchlaschen. Legen Sie anschließend den zuvor montieren Rahmen mit der fla- chen Seite mittig auf das Projekti- onstuch. Vermeiden Sie zwingend, dass der Rahmen über die Tucho- berfläche gezogen wird.
  • Seite 10 Beginnen Sie den Spannvorgang, indem Sie die ersten 12 Federn gemäß Reihenfolge 1-12 platzieren und spannen (mit dem Spannhaken). Achten Sie darauf, dass die Federn in die Tuchaussparung und um die eingeführten Stangen greifen. Ansonsten kann es passieren, dass die Feder das Tuch einreißt.

  • Seite 11: Schritt 3: Montage Deck-Rahmen

    SCHRITT 3: MONTAGE DECK-RAHMEN Stecken Sie den Deck-Rahmen gemäß der Abbildung auf den inneren Rah- men. Achten Sie darauf, dass pro Ecke zwei „Innenwinkel Deck-Rahmen“ eingesetzt werden müssen. Achten Sie auch hier darauf, dass die Rah- men-Ecken korrekt aneinander liegen, sodass keine Spalten in den Ecken entstehen.

  • Seite 12: Schritt 4: Montage Wand

    SCHRITT 4: MONTAGE WAND Berechnen Sie, gemäß der Zeichnung, die Montagepunkte und übertragen diese auf die Wand. Bitte beachten Sie dass das beiliegende Montage- material für Beton/ Steinwände geeignet ist. Für andersartige Untergrün- de muss separates Montagematerial beschafft werden. Achten Sie darauf, dass die Wand sauber, tragfähig und eben ist.
  • Seite 13 Rahmen auf dem Haken liegt. Lassen Sie den Rahmen erst los, wenn Sie sicherstellen können, dass der Rahmen eingehakt ist. Andrücken und ablassen Einhaken Distanz Wand und Leinwand 32m Anheben celexon Europe GmbH | Gutenbergstraße 2 | 48282 Emsdetten | DE...
