SCHRITT 4: MONTAGE WAND
1.

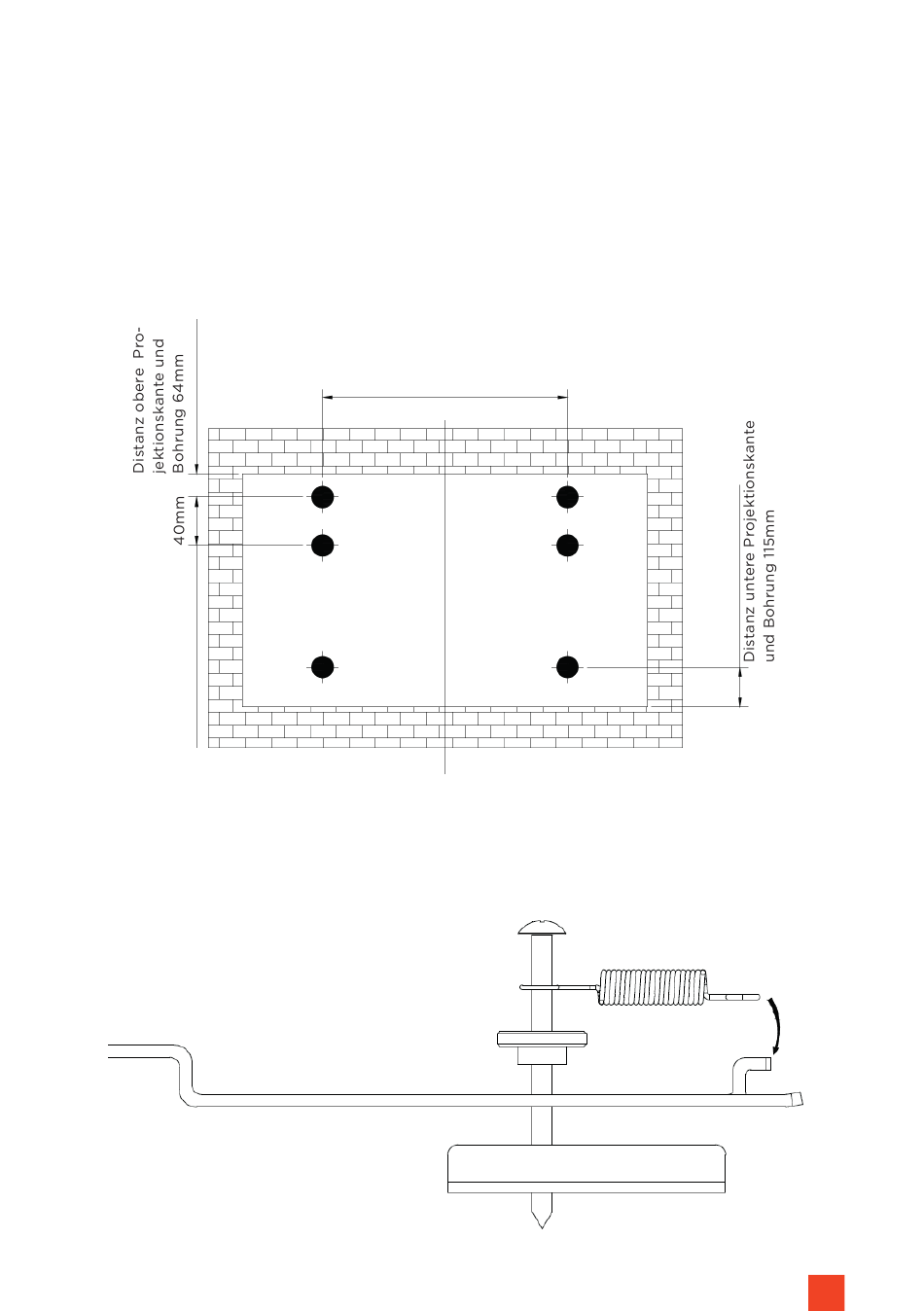

Berechnen Sie, gemäß der Zeichnung, die Montagepunkte und übertragen
diese auf die Wand. Bitte beachten Sie dass das beiliegende Montage-
material für Beton/ Steinwände geeignet ist. Für andersartige Untergrün-
de muss separates Montagematerial beschafft werden. Achten Sie darauf,
dass die Wand sauber, tragfähig und eben ist. Sobald die Montagepunkte
angezeichnet sind, können die Löcher vorgebohrt werden. Setzten Sie an-
schließen die Dübel ein.
2.
Oberer Montagewinkel | Montieren Sie die Wandwinkel C mit den M5x40
Schrauben gemäß Abb. 2.
3.
Untere Montagewinkel | Setzen Sie den Winkel mit den Bestandteilen ge-
mäß Abb. 1 zusammen.
Produktlänge
inkl. Rahmen / 3 + 160mm
Projektionsfläche /
sichtbare Nutzfläche
M5x40 Schraube
Federhalter
Spannhaken
Führungsplatte
Abb. 1
Spannfeder
Hier
einhaken
lassen
11
