SCHRITT 1: MONTAGE INNERER RAHMEN
3.

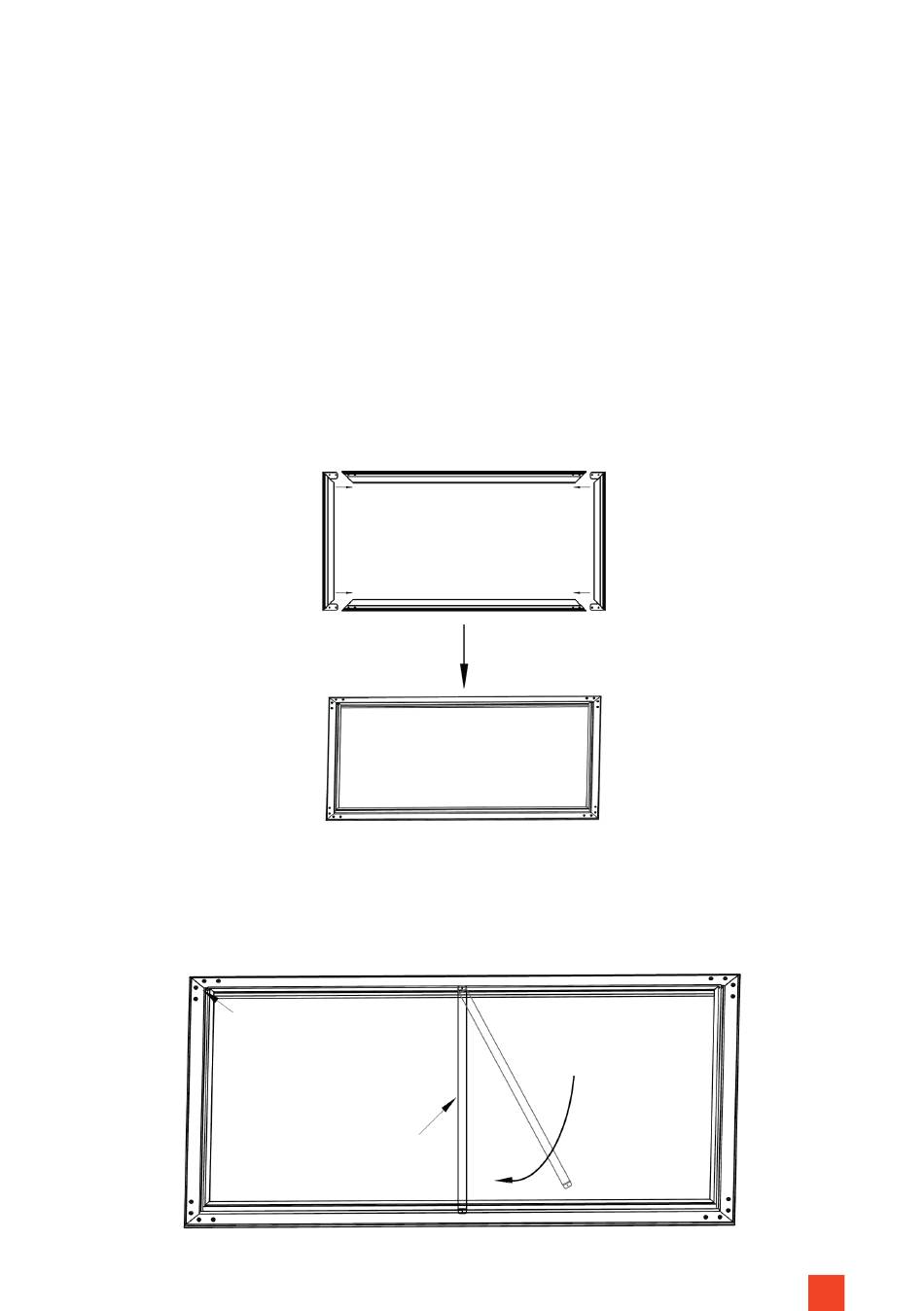

Positionieren Sie, wie abgebildet, die kurzen Rahmenteile inkl. Winkel
an den jeweiligen Enden der langen Rahmenteile. Schieben Sie gleich-
mäßig die Winkel mit Rahmen in die Öffnungen der langen Rahmentei-
le. Achten Sie darauf, dass die Ecken geschlossen sind und die Bohrlö-
cher passend übereinander liegen. Bitte beachten: Während der letzten
Rahmenmontage-Schritte muss stetig darauf geachtet werden, dass alle
Rahmenteilen passend zur Gehrung
den. Entstehen kleine Spalten in der Gehrung, kann der äußere Rah-
men nicht bündig aufsetzen und es entstehen unschöne Fugen in den
Rahmen-Ecken. Sobald Sie kleine Spalten in der Gehrung finden, lö-
sen Sie alle Verbindungselemente und Winkel, schieben die Rahmentei-
le passend zusammen und fixieren nach und nach die gelösten Bauteile.
Tipp: 1. Person fixiert die Ecken sauber, die 2. Person schraubt fest.
4.
Fixieren Sie den Rahmen, indem in alle vier Ecken, jeweils 4x M5x6 einge-
schraubt werden. Achten Sie darauf, dass die Schraube den Rahmen und
den innen-liegenden Winkel miteinander verbindet.
5.
Setzen Sie die Stützstrebe in die Mitte des langen Rahmenteils ein und
drehen diese um 90° bis die Strebe fest eingeklemmt ist.
4x M5x6 Schraube
Stützstrebe
anliegen und festgezogen wer-
6
