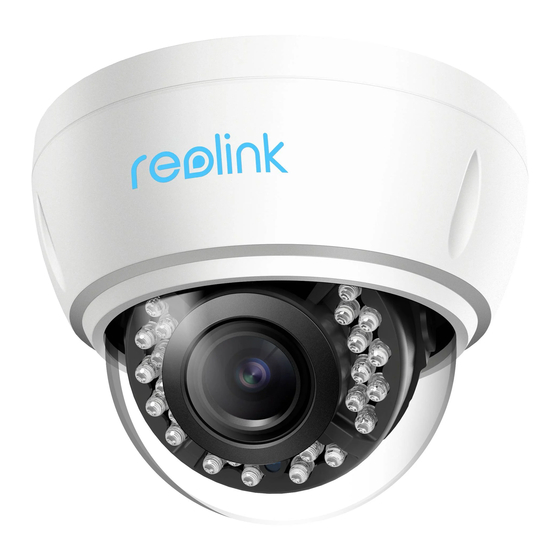

Reolink RLC-842A Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für RLC-842A:
- Bedienungsanleitung ,
- Bedienungsanleitung (7 Seiten) ,
- Bedienungsanleitung (18 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Technical Support
If you need any technical help, please visit our official support site and
contact our support team before returning the products,
https://support.reolink.com.
Technische Unterstützung
Wenn Sie technische Hilfe benötigen, besuchen Sie bitte unsere
offizielle Support-Website und kontaktieren Sie unser Support-Team,
bevor Sie die Produkte zurückschicken, https://support.reolink.com.
Support technique
Si vous avez besoin d'aide, veuillez contacter Reolink avant de
retourner votre produit. La plupart des questions peuvent être
répondues via notre centre de support en ligne à l'adresse
https://support.reolink.com.
Supporto Tecnico
Se avete bisogno di aiuto, le chiediamo gentilmente di contattare
Reolink prima di restituire il prodotto. La maggior parte delle domande
può essere risolta tramite il nostro centro di assistenza online
all'indirizzo https://support.reolink.com.
Soporte técnico
Si necesita cualquier ayuda técnica, por favor, consulte nuestro sitio
oficial de soporte y póngase en contacto con nuestro equipo de
soporte antes de devolver el producto: https://support.reolink.com.
REOLINK INNOVATION LIMITED
FLAT/RM 705 7/F FA YUEN COMMERCIAL BUILDING 75-77 FA YUEN
STREET MONG KOK KL HONG KONG
Product Ident GmbH
EU REP
Hoferstasse 9B, 71636 Ludwigsburg, Germany
Email: prodsg@libelleconsulting.com
APEX CE SPECIALISTS LIMITED
UK REP
Addr.: 89 Princess Street, Manchester, M14HT, UK
Email: info@apex-ce.com
Aug 20 21
QSG 1_A
5 8. 03 .0 01.0 23 3
Operational Instruction
Apply to: RLC-842A, RLC-542WA
@ R e o l i n kTe c h
E N/D E /FR /I T/E S
h t t p s ://re o l i n k . c o m
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Reolink RLC-842A
Inhaltszusammenfassung für Reolink RLC-842A
- Seite 1 à l’adresse https://support.reolink.com. Supporto Tecnico Se avete bisogno di aiuto, le chiediamo gentilmente di contattare Reolink prima di restituire il prodotto. La maggior parte delle domande Operational Instruction può essere risolta tramite il nostro centro di assistenza online all’indirizzo https://support.reolink.com.
-
Seite 11: Lieferumfang
Lieferumfang Einführung in die Kamera WLAN Kamera Montageplatte Kamera Antennen * Wasserfester Deckel Netzteil * Eingebautes Mikrofon Objektiv Infrarot-Licht Antennen Päckchen mit Lochschablone Aufkleber Ethernet-Kabel Schrauben zur Montage Videoüberwachung Wasserfester Deckel 4.5M Kurzanleitung Montageschlüssel Stromanschluss(Optional) Verlängerungskabel * Reset-Taste HINWEIS: * Drücken und für 10 Sekunden halten * Das Netzteil, die Antennen und das 4.5m lange Verlängerungskabel zur Wiederherstellung der Werkeinstellungen. - Seite 12 PoE Kamera Montageplatte Eingebautes Mikrofon SD-Kartenslot Objektiv Infrarot-Licht Wasserfester Deckel Stromanschluss(Optional) Reset-Taste * Drücken und für 10 Sekunden halten zur Wiederherstellung der Werkeinstellungen. Netzwerk-Kabel Deutsch Deutsch...
-
Seite 13: Anschluss-Diagramm
Anschluss-Diagramm Führen Sie vor der Ersteinrichtung die folgenden Schritte aus, um Ihre Kamera anzuschließen. 1.Schließen Sie die Kamera mit einem Ethernet-Kabel an einen LAN-Anschluss Ihres Routers an. 2.Schalten Sie die Kamera mit dem Netzteil ein. SD-Kartenslot HINWEIS: Das Anschlussdiagramm zeigt die WLAN-Kamera als Beispiel und gilt auch für die PoE-Kamera. Für die PoE-Kamera, versorgen Sie bitte die Kamera mit einem PoE Switch/Injector/Reolink PoE NVR oder einem DC 12V Netzteil. (nicht im Paket enthalten) Netzteil Kamera Router Netzwerk-Kabel Stromkabel Deutsch Deutsch... -
Seite 14: Kamera-Einrichtung
Kamera-Einrichtung Kamera-Installation Laden Sie die Reolink App oder Client-Software herunter, starten Sie Tipps zur Installaiton sie und befolgen Sie die Anweisungen auf dem Bildschirm, um die Ersteinrichtung abzuschließen. • Richten Sie die Kamera nicht auf Lichtquelle. • Richten Sie die Kamera nicht auf ein Glasfenster. Es kann sonst zu schlechter Bildqualität führen, da das Fenster durch Scheinwerfer, Umgebungslichter oder Statuslichter geblendet wird. • Smartphone • Platzieren Sie die Kamera nicht in einem Schattenbereich und richten Sie sie auf einen gut beleuchteten Bereich. Es kann sonst zu schlechter Scannen zur Installation Bildqualität führen. Um eine optimale Bildqualität zu gewährleisten, der Reolink App. müssen die Lichtverhältnisse sowohl für die Kamera als auch für das Aufnahmeobjekt gleich sein. • Um eine bessere Bildqualität zu gewährleisten, wird empfohlen, das Objektiv mit einem weichen Tuch von Zeit zu Zeit zu reinigen. • PC • Stellen Sie sicher, dass die Stromanschlüsse nicht direkt mit Wasser oder Feuchtigkeit in Berührung kommen und nicht durch Schmutz oder andere Download-Pfad des Reolink Clients: Gehen Sie auf Elemente blockiert sind. https://reolink.com/de/ > Hilfe > App & Client. • Dank der IP-Schutzklasse kann die Kamera auch bei Regen und Schnee einwandfrei funktionieren. Das bedeutet jedoch nicht, dass die Kamera unter Wasser funktionieren kann. HINWEIS: • Wenn Sie die WLAN-Kamera einrichten, müssen Sie die Anweisungen • Montieren Sie die Kamera nicht an Orten, an denen Regen und Schnee auf dem Bildschirm folgen, um die WLAN-Konfiguration abzuschließen. direkt auf das Objektiv treffen könnte. • Wenn Sie die PoE-Kamera an einen Reolink PoE NVR anschließen, • Die Kamera kann unter extrem kalten Bedingungen bis zu -25°C richten Sie die Kamera bitte über die NVR-Schnittstelle ein. -
Seite 15: Installation Der Kamera
Installation der Kamera Lösen Sie die beiden Schrauben auf beiden Seiten der Kamera Legen Sie die Montageschablone und stellen Sie den Blickwinkel der Kamera ein. an die Decke und bohren Sie Löcher an den angegebenen Stellen. Ziehen Sie die Schrauben fest und schrauben Sie die Abdeckung wieder an die Kamera. Schrauben Sie die Kuppelabdeckung mit dem Montageschlüssel ab. HINWEIS: Die Installationsmethoden beziehen sich auf die PoE-Kamera als Beispiel und gelten auch für die WLAN-Kamera. Schrauben Sie die Kamera an die Decke. Deutsch Deutsch... -
Seite 16: Fehlerbehebung
Unscharfe Bilder Fehlerbehebung Wenn das Bild der Kamera nicht scharf ist, versuchen Sie bitte die Die Kamera ist nicht einzuschalten folgenden Lösungen: Wenn die Kamera nicht einzuschalten ist, versuchen Sie bitte die • Prüfen Sie das Kameraobjektiv auf Schmutz, Staub oder Spinnweben. folgenden Lösungen: Reinigen Sie das Objektiv mit einem weichen, sauberen Tuch. • Richten Sie die Kamera auf einen gut beleuchteten Bereich, da die Lichtverhältnisse die Bildqualität stark beeinflussen. Für PoE Kamera • Aktualisieren Sie die Firmware Ihrer Kamera auf die neueste Version. • Setzen Sie die Kamera auf die Werkseinstellungen zurück und • Stellen Sie sicher, dass Ihre Kamera richtig mit Strom versorgt wird. überprüfen Sie sie erneut. Die PoE-Kamera sollte über einen PoE-Switch/-Injektor, den Reolink NVR oder einen 12V-Netzadapter mit Strom versorgt werden. Spezifikationen • Wenn die Kamera wie oben erwähnt an ein PoE-Gerät angeschlossen ist, verbinden Sie die Kamera mit einem anderen PoE-Port und prüfen Sie, ob sich die Kamera einschalten lässt. • Versuchen Sie es erneut mit einem anderen Ethernet-Kabel. Hardware Infrarot-Nachtsicht: Bis zu 30 Meter Für WLAN Kamera Tag-/Nacht-Modus: Automatische Umschaltung Blickwinkel: Horizontal: 90°~31°, Vertikal: 67°~24° • Schließen Sie die Kamera an eine andere Steckdose an und prüfen Sie, ob sie funktioniert. • Schalten Sie die Kamera mit einem anderen funktionierenden 12V 1A DC Allgemein Adaper ein und prüfen Sie, ob sie funktioniert. -
Seite 17: Konformitätserklärung
Arbeitsfeuchtigkeit: 10% ~ 90% Installation nicht auftreten. Sollte das Gerät Störungen im Rundfunk- und Fernsehempfang verursachen, was durch Aus- und Einschalten des Weitere Spezifikationen finden Sie unter https://reolink.com/. Gerätes festgestellt werden kann, empfehlen wir, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben: Konformitätserklärung • Richten Sie die Empfangsantenne neu aus oder verlegen Sie sie. • Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger. • Schließen Sie das Gerät an eine Steckdose an, die zu einem anderen FCC-onformitätserklärung Stromkreis gehört, dem der Empfänger angeschlossen ist. • Wenden Sie sich an den Händler oder einen erfahrenen Radio-/ Dieses Gerät entspricht Abschnitt 15 der FCC-Bestimmungen. Der Betrieb Fernsehtechniker, um Hilfe zu erhalten. unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle FCC RF-Warnhinweis: empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die Das Gerät wurde schon bewertet und erfüllt die allgemeinen zu einem unerwünschten Betrieb führen können. Änderungen oder Anforderungen an die HF-Exposition. Das Gerät kann ohne Einschränkung Modifikationen, die nicht ausdrücklich von der für die Einhaltung unter tragbaren Belichtungsbedingungen verwendet werden. verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen. Vereinfachte EU-Konformitätserklärung HINWEIS: Die folgenden Hinweise gelten nur für die WLAN-Kamera. Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein Reolink erklärt, dass die WLAN-Kamera den grundlegenden digitales Gerät der Klasse B, entsprechend Teil 15 der Anforderungen und anderen relevanten Bestimmungen der Richtlinie FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen 2014/53/EU entspricht, die PoE-Kamera der Richtlinie 2014/30/EU. Schutz gegen schädliche Störungen bei einer häuslichen Installation bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen. Wird es nicht gemäß den Anweisungen installiert und verwendet, kann dies zu schädlichen Störungen im Funkverkehr führen. -
Seite 18: Korrekte Entsorgung Dieses Produkts
AGB & Datenschutz Korrekte Entsorgung dieses Produkts Die Nutzung des Produkts unterliegt Ihrer Zustimmung zu AGB und Datenschutzrichtlinien auf https://reolink.com/de/. Das Produkt darf Diese Kennzeichnung weist darauf hin, dass dieses Produkt in der nicht in die Hände von Kindern gelangen. gesamten EU nicht über den Hausmüll entsorgt werden darf. Um mögliche Umwelt- oder menschliche Gesundheitsschäden durch unkontrollierte Entsorgung von Abfällen zu vermeiden und die Endbenutzer-Lizenzvertrag nachhaltige Wiederverwendung von Rohstoffen zu fördern, bitte recyceln Sie die Produkte verantwortungsbewusst. Für die Rückgabe Durch die Verwendung der in das Reolink-Produkt integrierten Ihres Altgerätes nutzen Sie bitte die Rückgabe und Sammelsysteme oder Produktsoftware stimmen Sie den Bestimmungen dieses Endbenutzer- kontaktieren Sie den Händler, bei welchem Sie das Produkt gekauft Lizenzvertrags („EULA“) zwischen Ihnen und Reolink zu. Mehr erfahren: haben. Ihr Händler kann das Produkt dem umweltverträglichen Recycling https://reolink.com/eula/. zuführen. ISED-Erklärung zur Strahlenbelastung (Für die WLAN-Version) Eingeschränkte Garantie Für dieses Produkt gilt eine 2-jährige beschränkte Garantie, die nur gültig Die WLAN-Kamera entspricht den RSS-102-Grenzwerten für die ist, wenn es im offiziellen Reolink Store oder bei einem von Reolink Strahlenbelastung in einer unkontrollierten Umgebung. Dieses Gerät autorisierten Händler gekauft wurde. Weitere Informationen: sollte mit einem Mindestabstand von 20 cm zwischen dem Strahler und https://reolink.com/de/warranty-and-return/ Ihrem Körper installiert und in Betrieb genommen werden.
