modus AUS lautet.

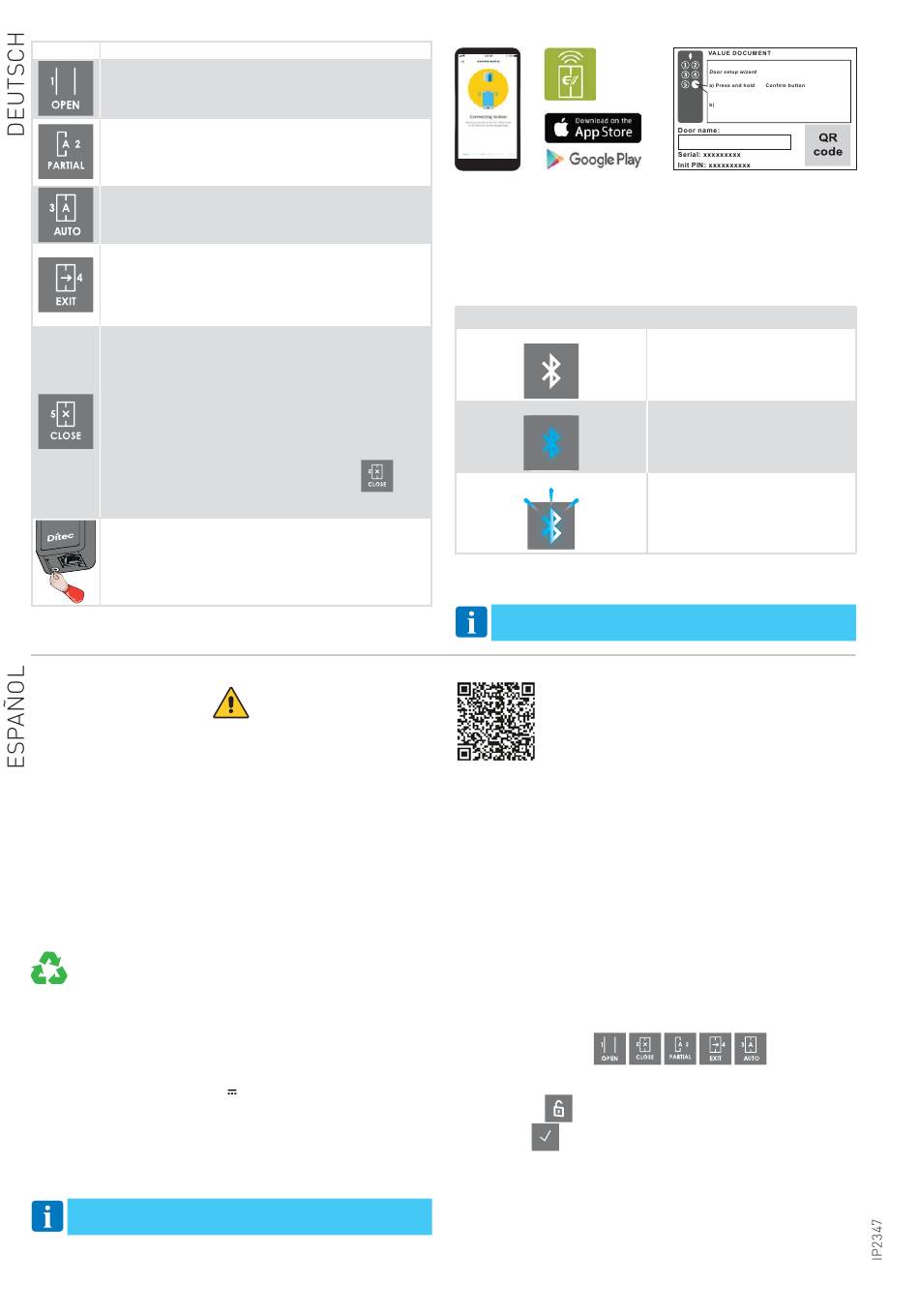

SYMBOL
TÜR GEÖFFNET
Die Tür ist permanent offen. Die Tür kann von Hand bewegt werden,
z. B.zum Reinigen der Scheiben. Alle Impulsgeber sind ausgeschal-
tet. Dies gilt nicht für den Notöffnungstaster (falls vorhanden).
TEILÖFFNUNG IN ZWEI RICHTUNGEN
Durchgang in beide Richtungen. Die Tür wird durch den inneren und
äußeren Impulsgeber oder einen Schlüsselschalter nur zum Teil geöff-
net (abhängig von der eingestellten Teilöffnungsbreite). Bei Betätigung
eines Notöffnungstasters öffnet sich die Tür jedoch vollständig.
KOMPLETTE ÖFFNUNG IN ZWEI RICHTUNGEN
Durchgang in beide Richtungen, Standardbetrieb. Die Tür wird
durch den inneren und äußeren Impulsgeber und einen Schlüssel-
taster/Notöffnungstaster geöffnet (falls vorhanden).
ÖFFNUNG IN EINE RICHTUNG (AUSGANG/LADENSCHLUSS)
Durchgang nur von der Innenseite. Die Tür ist normalerweise
verriegelt (entriegelt, wenn es eine Fluchtwegtür ist), wenn eine
elektromechanische Verriegelung vorhanden ist. Die Tür kann nur
durch den inneren Impulsgeber oder einen Schlüsseltaster/Not-
öffnungstaster geöffnet werden (falls vorhanden).
TÜR GESCHLOSSEN
Bei einer Flucht- und Rettungswegtür darf der Modus TÜR GE-
SCHLOSSEN nur eingestellt werden, wenn sicher ist, dass alle Per-
sonen das Gebäude verlassen haben.
Der innere und äußere Impulsgeber sind ausgeschaltet.
Die Tür ist geschlossen und verriegelt (sofern eine elektrome-
chanische Verriegelung vorhanden ist). Die Tür kann mit einem
Schlüsseltaster (falls vorhanden) teilweise geöffnet werden.
Die Tür kann mit einem Notöffnungstaster (falls vorhanden) voll-
ständig geöffnet werden. Die Tür lässt sich auch vom Programm-
schalter aus teilweise öffnen, indem man die Taste
(je nach Konfiguration des Schlüsselimpulses). Diese Funktion ist
abhängig von der Einstellung der Parameter B1 und B8.
RESET
Auf der Unterseite des Programmschalters , befindet sich ein klei-
nes Loch. Führen Sie einen schmalen Gegenstand in das kleine
Loch ein und drücken Sie kurz.
5. ENTREMATIC DOOR CONNECT
Mit der App Entrematic Door Connect können mit einem Smartphone
ADVERTENCIAS GENERALES DE SEGURIDAD
• Conserve estas instrucciones para futuras consultas.
• La instalación, las conexiones eléctricas y los ajustes deben ser rea-
lizadas por personal calificado, aplicando con rigor la buena técnica y
respetando la normativa vigente.
• Este producto debe destinarse solamente al uso para el cual ha sido di-
señado. Cualquier otro uso será considerado indebido y, por ende, peli-
groso. El fabricante no puede ser considerado responsable de posibles
daños derivados de usos indebidos, erróneos o irrazonables del producto.
• Lea detenidamente las instrucciones antes de comenzar la instalación
del producto. Una instalación incorrecta puede ser causa de peligro.
• Antes de proceder con la instalación, compruebe que el producto se
encuentra en perfectas condiciones.
• No instale el producto en ambientes ni atmósferas explosivas: la presencia de
gases o humos inflamables constituyen un grave peligro para la seguridad.
• Peligro de explosión si la batería se reemplaza con una de tipo incorrecto.
El material del embalaje (plástico, poliestireno, etc.) no se debe
tirar al medio ambiente y debe mantenerse fuera del alcance de
los niños porque es una potencial fuente de peligro.
1. DATOS TÉCNICOS
• Grado de protección
• Temperatura
• Banda de frecuencia
• Potencia radiada
• Alimentación
2. INSTALACIÓN
Fije el selector de funciones en las proximidades del automatismo en po-
sición segura y adecuada para el uso, con tornillos y tacos (ref. fig. 2-8).
3. CONEXIONES ELÉCTRICAS
Realice las conexiones eléctricas indicadas en de la pág. 2, 3.
Para ver ejemplos adicionales, consulte el manual de instala-
ción del automatismo para puertas correderas Ditec DAS200.
Para leer el manual completos, use el siguiente código QR o escriba el
FUNKTION
IP4X
-20°C / +55°C
2402.0 - 2480.0 MHz
< 1 mW
24 V
alle Hauptfunktionen des Programmschalters ausgeführt werden.
Installation der App
• Laden Sie die App Entrematic Door Connect von App Store oder Goo-
gle Play herunter. Halten Sie Ihre "VALUE DOCUMENT" bereit.
• In der App die Schaltfläche„+ Add Door„ antippen und den Anweisungen
des Einrichtungsassistenten folgen. Der Einrichtungsassistent führt Sie
durch die Prozedur zur Kopplung des Smartphones mit der Tür.
HINWEIS: Sie müssen sich in einem Umkreis von 10m um den Pro-
grammschalter befinden, damit die Kopplung erfolgen kann.
LED_"aus"
LED_"an"
LED_"blinkt"
drückt
Informationen zur Bluetooth-Konfiguration finden Sie in der Anleitung
der Steuerung, Parameter B9.
HINWEIS: siehe wichtige informationen auf der letzten seite.
siguiente enlace:
https://www.ditecautomations.com/global/market-documents/
QR/Multilanguages/DAS200/DitecDAS200.pdf
4. FUNCIONAMIENTO
Habilitación para el uso del selector.
Los distintos modos operativos se seleccionan pulsando sus símbolos
respectivos. La selección actual se indica mediante una luz azul.
Las siguientes funciones se pueden seleccionar en el cuadro electróni-
co (MCU) para el bloqueo de teclas del selector de posiciones.
Parámetro B1= 00. Sin código de acceso (no se permite en la ruta de
evacuación, según EN16005 y DIN18650).
Parámetro B1= 01. Mantener durante dos segundos (no se permite en
la ruta de evacuación, según EN16005 y DIN18650).
El acceso se obtiene manteniendo pulsado cualquier botón de selec-
ción de modo durante 2 segundos.
Parámetro B1= 02. Código de acceso (COM501ES)
El código de acceso puede seleccionarse donde se obtiene acceso,
pulsando brevemente los botones en el orden correcto.
Se dispone de 10 segundos para introducir el código completo.
El código de acceso se puede cambiar a través del botón DAS900CT.
El código de acceso es
Parámetro B1= 03. Impulso (solamente COM501ER)
Para habilitar el uso del selector gire la llave en sentido contrario (ha-
cia el símbolo
Se enciende durante 15 segundos. Seleccione el modo que desee.
NOTA: Cuando B1 se fija en Mantener durante dos segundos (01), el ac-
ceso se bloquea 5 segundos después de que se haya pulsado un botón.
Cuando B1 está configurado en Código de acceso (02) o Llave (03),
el acceso se bloquea 15 segundos después de introducir la clave de
acceso o de activar la clave, o cuando se ha confirmado una nueva
selección de modo.
NOTA: Cuando B1 está configurado en Código de acceso (02) o Llave
(03), la selección del modo de funcionamiento debe confirmarse pul-
8
Follow these steps in the app, when the
starts flashing.
Enter the Initialization Pin on the OMS, and press the
Confirm button on the OMS after each digit.
Bluetooth LED
Bluetooth ist deaktiviert
Bluetooth ist aktiviert
Das Bluetooth-Modul wird mit der
APP (Entrematic-Door-Connect)
verbunden.
.
prompts to enter the Initialization Pin:
the until the BLE led
.
