AVVERTENZE GENERALI PER LA SICUREZZA
• Conservate le presenti istruzioni per futuri riferimenti.
• L'installazione, i collegamenti elettrici e le regolazioni devono essere
effettuati da personale tecnico qualificato nell'osservanza della Buona
Tecnica e in ottemperanza alle norme vigenti.
• Questo prodotto dovrà essere destinato solo all'uso per il quale è stato
espressamente concepito. Ogni altro uso è da considerarsi improprio e
quindi pericoloso. Il costruttore non può essere considerato responsa-
bile per eventuali danni causati da usi impropri, erronei ed irragionevoli.
• Leggere attentamente le istruzioni prima di iniziare l'installazione del
prodotto. Una errata installazione può essere fonte di pericolo.
• Prima di iniziare l'installazione verificare l'integrità del prodotto.
• Non installare il prodotto in ambiente e atmosfera esplosivi: presen-
za di gas o fumi infiammabili costituiscono un grave pericolo per la
sicurezza.
• Pericolo di esplosione se la batteria viene sostituita con una di tipo
non corretto.
I materiali dell'imballaggio (plastica, polistirolo, ecc.) non vanno
dispersi nell'ambiente e non devono essere lasciati alla portata
dei bambini in quanto potenziali fonti di pericolo.

1. DATI TECNICI

• Grado di protezione
• Temperatura
• Banda di frequenza
• Potenza irradiata
• Alimentazione
2. INSTALLAZIONE
Fissare il selettore di funzioni COM500ES nelle vicinanze dell'automazione in
posizione sicura e adeguata all'uso, con viti e tasselli non di nostra fornitura.

3. COLLEGAMENTI ELETTRICI

Eseguire i collegamenti elettrici indicati a pag. 2 e 3.
Per ulteriori esempi, fare riferimento al manuale di installa-
zione dell'automazione per porte scorrevoli Ditec DAS200.
Per consultare il manuale completo utilizzare il seguente QR code:
https://www.ditecautomations.com/global/market-documents/
QR/Multilanguages/DAS200/DitecDAS200.pdf
4. FUNZIONAMENTO
Abilitazione uso del selettore.
Le diverse modalità di funzionamento vengono selezionate premendo i
relativi simboli. La selezione corrente è indicata da una spia blu.
E' possibile selezionare le seguenti funzioni sul quadro di comando
(MCU) per il blocco del selettore.
Parametro B1= 00. Nessun codice di accesso (non consentito per vie di
fuga, secondo EN16005 e DIN18650).
Parametro B1= 01. Premere per 2 s (non consentito per vie di fuga,
secondo EN16005 e DIN18650).
L'accesso viene ottenuto premendo qualsiasi pulsante di selezione
della modalità per 2 secondi.
Parametro B1= 02. Codice di accesso (COM501ES)
E' possibile selezionare un codice di abilitazione che consente l'acces-
so premendo i pulsanti nella sequenza corretta.
L'intero codice di abilitazione deve essere inserito entro 10 secondi.
È possibile modificare il codice di abilitazione tramite DAS900CT.
Il codice di abilitazione predefinito è
Parametro B1= 03. Chiave (solo COM501ER)
Per abilitare l'uso del selettore ruotare in senso orario la chiave verso
il simbolo .
Si accende per 15 secondi. Selezionare la modalità desiderata.
NOTA: Quando B1 è impostato su Premere per 2 s (01), l'accesso sarà
bloccato per 5 secondi dopo la pressione di un pulsante.
Quando B1 è impostato su Codice di accesso (02) o Chiave (03), l'ac-
cesso sarà bloccato per 15 secondi dopo l'inserimento del codice di
accesso o l'attivazione della chiave, oppure dopo la conferma di una
nuova modalità selezionata.
NOTA: Quando B1 è impostato su Codice di accesso (02) o su Key (03),
la selezione della modalità di funzionamento deve essere confermata
premendo .
IP4X
-20°C / +55°C
2402.0 - 2480.0 MHz
<1 mW
24 V
può visualizzare una luce accesa:
- Una spia lampeggiante rossa ogni secondo indica un errore nel quadro
elettrico, effettuare un RESET, se il problema persiste sarà necessario
un intervento dell'assistenza.
- Una spia gialla indica la necessità di manutenzione lampeggiando un
secondo sì e uno no (riferimento parametro B2).
- Una spia magenta lampeggiante ogni secondo indica che il contatto di
STOP 1-3 e attivo. Esempio una porta antipanico è aperta.
- Una spia verde costante viene visualizzata quando OMS sbloccato e B1
è configurato su Passcode (02) o Key (03).
- Una spia verde lampeggia 4 volte al secondo quando è stata selezionata
una nuova modalità di funzionamento ancora da confermare.
- Una spia verde lampeggia ogni qualvolta viene premuto un pulsante
durante la digitazione del codice di accesso.
- Verrà visualizza una spia verde per 1 secondo quando viene dato
un impulso del selettore della modalità di funzionamento a chiave
(Parametro B8 = 02), tenendo premuto
modalità di funzionamento è PORTA CHIUSA.

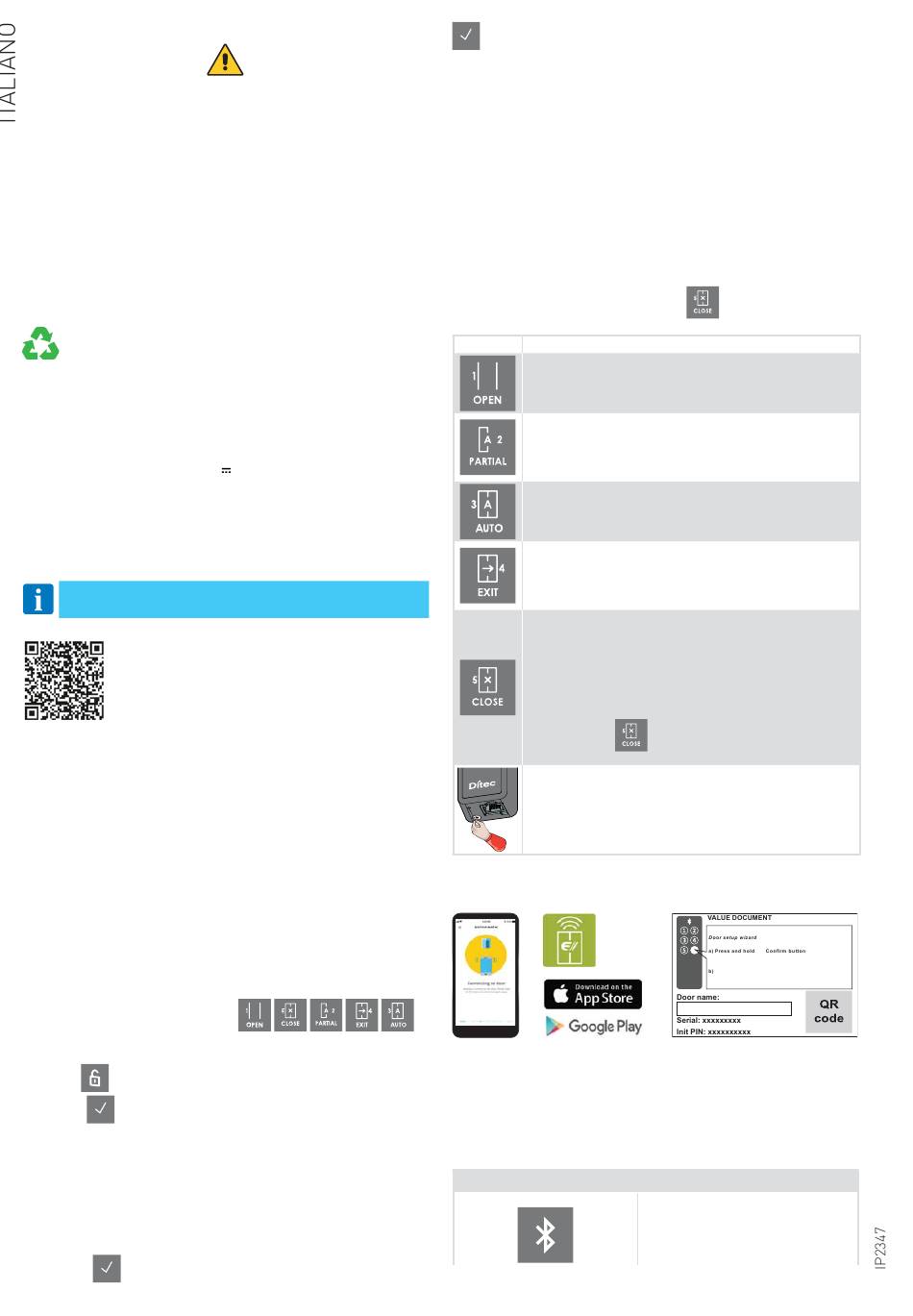

SIMBOLO
PORTA APERTA
La porta è costantemente aperta. La porta può essere spostata ma-
nualmente, ad esempio per pulirne i vetri. Tutti gli organi d'impulso,
ad eccezione del pulsante di emergenza (se montato), sono scollegati.
APERTURA PARZIALE
Traffico a due vie, con APERTURA PARZIALE. La porta può essere
aperta parzialmente con gli organi d'impulso interni ed esterni e con
un interruttore a chiave (se montato). Con un pulsante di emergenza,
la porta si apre completamente.
AUTO
Traffico a due vie, normale funzionamento della porta. La porta può
essere aperta con gli organi d'impulso interni ed esterni e con un
interruttore a chiave/pulsante di emergenza (se montato).
USCITA
Passaggio solamente dall'interno. La porta è normalmente bloccata
(sbloccata se via di fuga) se è montato un dispositivo di blocco elettromec-
canico. La porta può essere aperta solamente con l'organo d'impulso in-
terno o con un interruttore a chiave/pulsante di emergenza (se montato).
PORTA CHIUSA
In una via di fuga, è possibile impostare la modalità PORTA CHIUSA solo se
si ha la certezza che l'edificio sia stato evacuato completamente. La porta
non può essere aperta con gli organi d'impulso interni né con quelli esterni.
La porta è bloccata se è installato un dispositivo di bloccaggio elettromecca-
nico. La porta può essere aperta parzialmente con un interruttore a chiave
(se installato). La porta può essere aperta completamente con un pulsante
di emergenza (se installato). La porta può essere aperta parzialmente dal
selettore premendo
chiave). Questa funzione dipende da come sono impostati i parametri B1 e B8.
RESET
Premendo per breve tempo il pulsante (ubicato nel foro accessibile
dal lato inferiore dell'OMS) con un oggetto appuntito, l'automati-
smo esegue una funzione di RESET e una prova del sistema. A que-
sto punto, la porta è pronta per il normale funzionamento.
5. ENTREMATIC DOOR CONNECT
Con l'app, Entrematic Door Connect, tutte le principali funzionalità del
selettore possono essere utilizzate con uno smartphone.
.
Installazione dell'app:
• Scarica la app Entrematic Door Connect, da App Store o Google Play.
Tenere il "VALUE DOCUMENT" a portata di mano.
• Toccare il pulsante "+ Add Door" (Aggiungi porta) nell'app e seguire
la procedura guidata per la configurazione della porta. La procedura
guidata consente di associare lo smartphone con la porta.
NOTA: Per poter effettuare l'abbinamento, è necessario trovarsi entro
10m dal selettore.
Spento
4
per 2 secondi mentre la
FUNZIONAMENTO
(a seconda della configurazione dell'impulso a
Follow these steps in the app, when the
prompts to enter the Initialization Pin:
the
starts flashing.
Enter the Initialization Pin on the OMS, and press the
Confirm button on the OMS after each digit.
Bluetooth LED
Bluetooth disabilitato
until the BLE led
