COM500ES
Manuale di installazione per selettore di funzioni elettronico
Installation manual for electronic functions selector switch
Manuel d'installation pour sélecteur de fonctions électronique
Montageanleitung für elektronische Programmschalter
Manual de instalación para el selector de funciones electrónico
Manual de instalação para selector de funções electrónico
16
www.ditecautomations.com
Dal Pin 1 al pin 1... Dal pin 8 al pin 8
Pin 1 to pin 1... Pin 8 to pin 8
Broche 1 vers broche 1... Broche 8 vers broche 8
Pin 1 zu Pin 1... Pin 8 zu Pin 8
Clavija 1 para clavija 1... Clavija 8 para clavija 8
Pino 1 para pino 1... Pino 8 para pino 8
60
50
16
82
5m
5
60
52

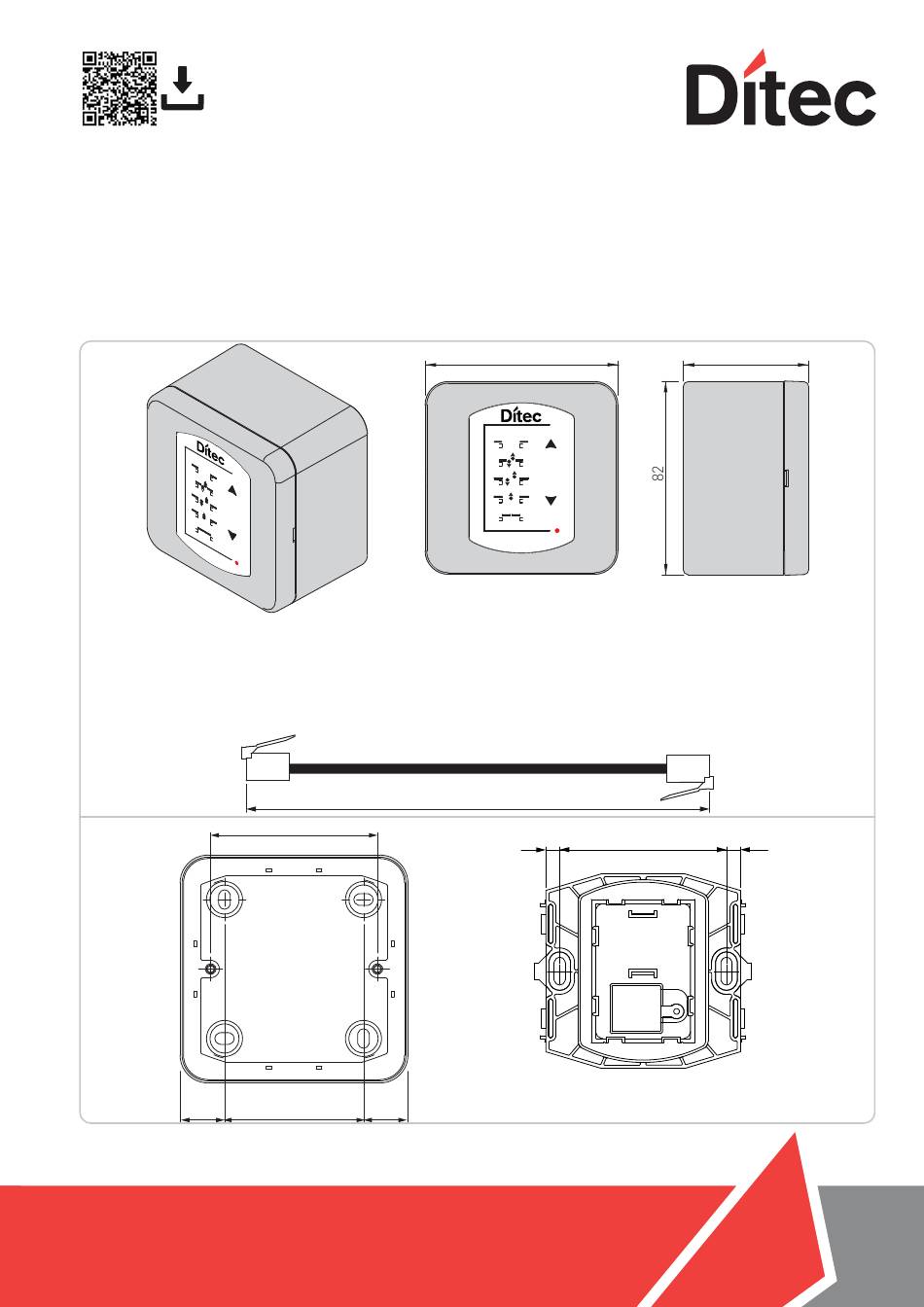

Fig. 1
5
Fig. 2
