7.1. Zentrierung im Werkzeug über Zylinderstift und/oder Nutensteine
STRACK Norma hat in der Version V04 aus den Bekannten Zentrierungen „Z" Zylinderstift und „N" Nutenstein
diese in einer Version zusammengefasst. Dies bietet dem Anwender neue flexible Möglichkeiten wie unter
7.1.1 bis 7.1.4 beschrieben.
KOMBINATIONEN SIND KUNDENSEITIG FREI WÄHLBAR:
7.1.1 Zylinderstift (alt „Z")
7.1.2 Nutensteine LANG + QUER (alt "N")
7.1.3 Nutenstein QUER + Zylinderstift
7.1.4 Nutenstein LANG + Zylinderstift

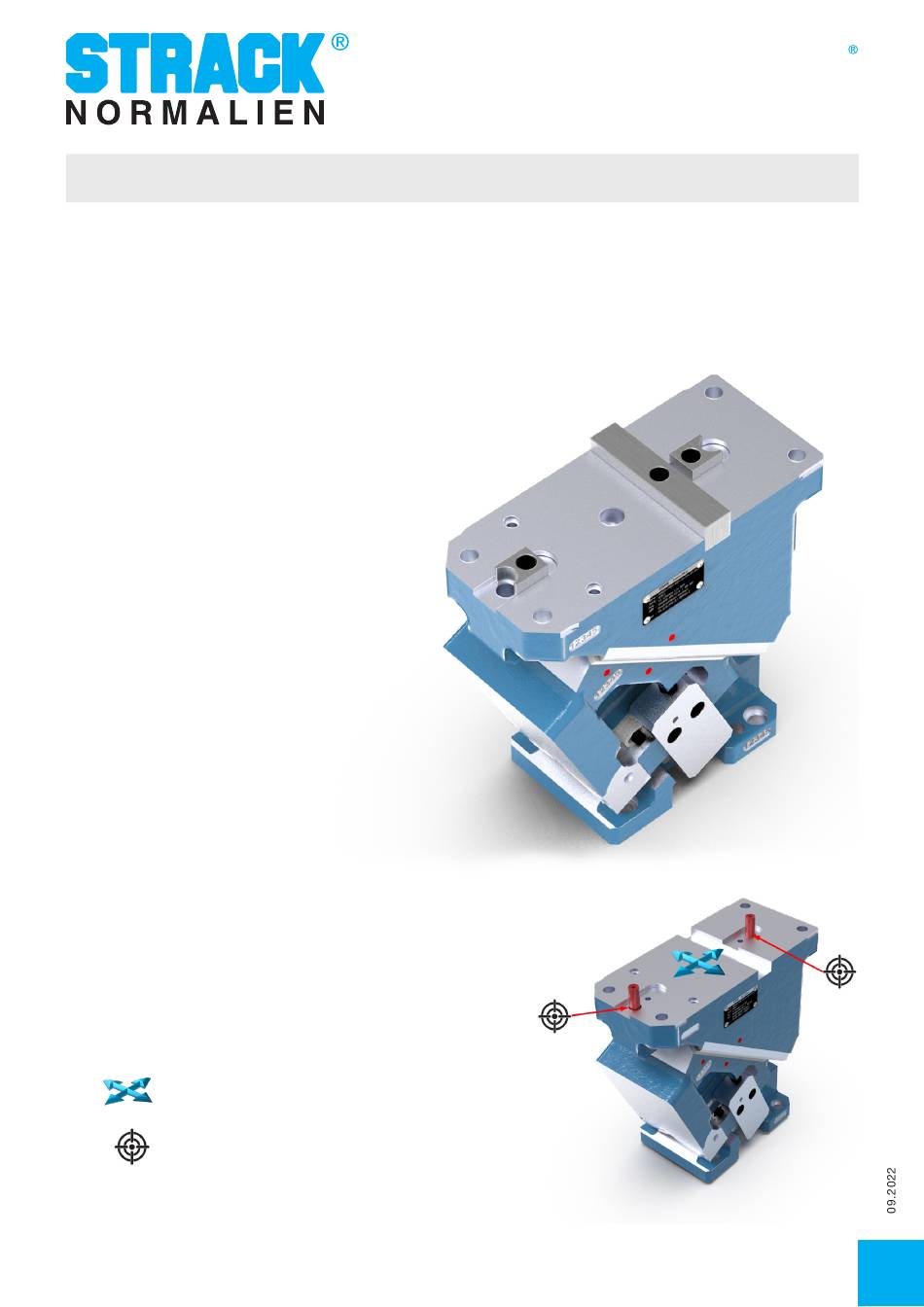

7.1.1 Zylinderstift (alt „Z")
• Schieberaufnahme im Werkzeugoberteil positionieren
• Zylinderstift setzen
Feinjustierrichtung vor Verstiftung
in beiden Positionen möglich
Endposition durch Zylinderstift festgesetzt
