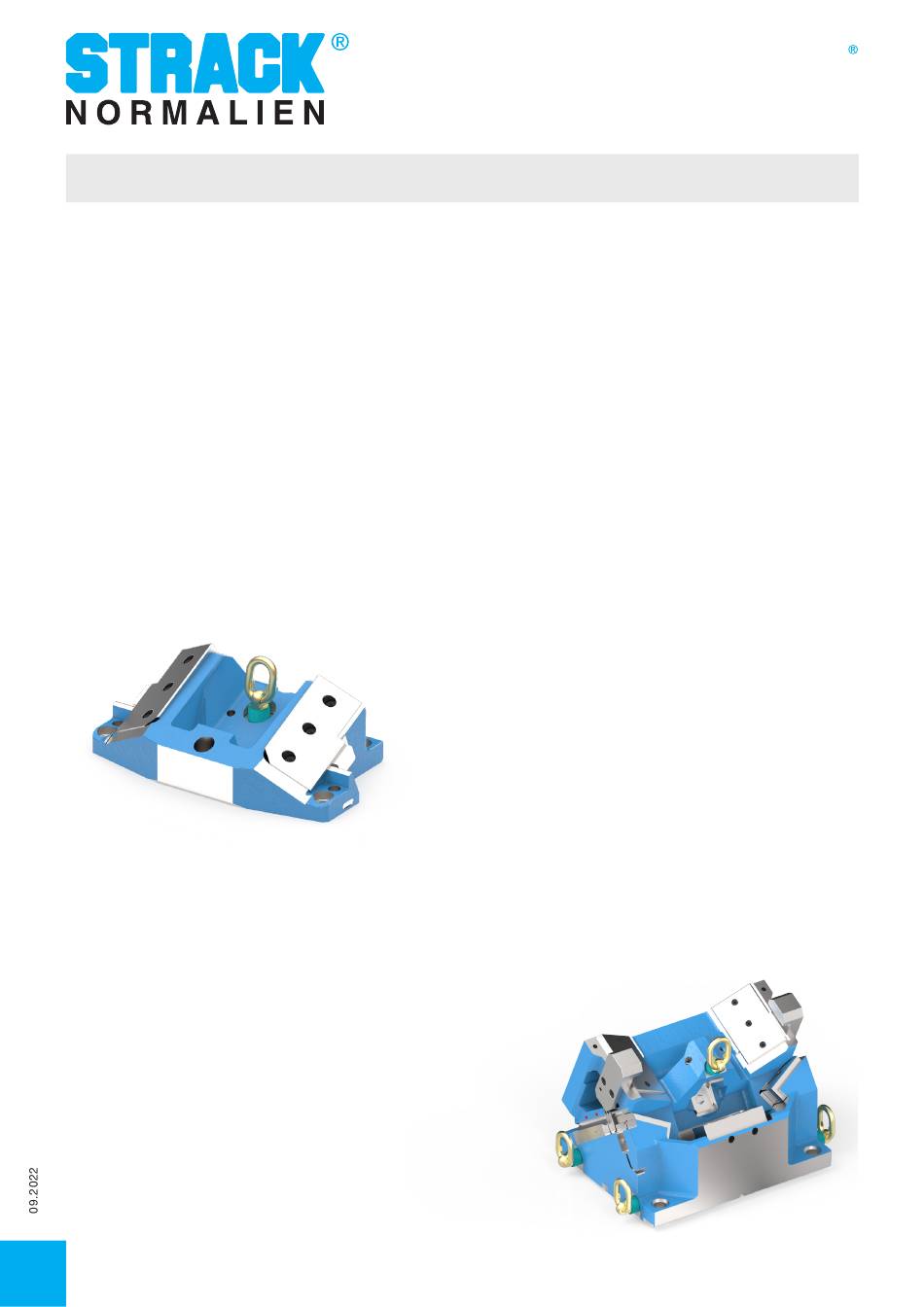

8.1 Handling mit Sicherheitsringschraube (SN1594)

8.1.1 Montage des Schieberschlittens in die Schieberaufnahme

Ab den Schieberbreiten 330 können Schieberaufnahme
und Schlitten mittels der Sicherheitsringschraube SN1594
vereinfacht miteinander montiert werden, da die unter-
schiedlichen Positionen der Tragschraubengewinde das
Einfädeln des Schieberschlittens in die Schieberaufnahme
erleichtern.

8.1.2 Montage des Schieberschlittens mit Schieberaufnahme ins Werkzeugoberteil

mit zentralem Transportgewinde

8.1.3 Montage des Schieberschlittens mit Schieberaufnahme ins Werkzeugoberteil
mit seitlichem Transportgewinde
Einbau von Schieberaufnahme mit Schieberschlitten
ins Werkzeug mit seitlichem Gewinde für flexiblen
Einbau und Drehen des Schiebers.
14
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
I
Bedienungsanleitung -- PowerMax Schiebereinheit PMO
Durch die Positionsänderung der Sicherheits-
ringschraube können Schieberaufnahme und
Schieberschlitten einfacher miteinander ins
Werkzeug eingebaut werden.
