Auswerfer Rüttler Z142
SN5650-PMO-0260
5. Konstruktive Auslegung der Auswerfer Rüttlere Z142
Der Auswerfer Rüttler kann in zwei Versionen verbaut werden. Dies richtet sich nach der Bauteilqualität und der
Auswerfer Funktion.
5.1 Einbauvariante: Vorspringender Auswerfer mit Rückhub durch Spritzdruck (Einbau im Angussbereich)
Bei dieser Variante wird der Auswerfer im unbelasteten Zustand durch eine Feder leicht nach vorne gedrückt und
steht dadurch definiert vor. Während des Einspritzvorgangs wird der Auswerfer durch den anliegenden Spritzdruck
automatisch zurückgedrückt. Diese Konstruktion stellt die einfachste und am häufigsten eingesetzte Ausführung
dar.
Funktionsbeschreibung
In die Bohrung Ø5 x 7mm der Auswerfergrundplatte H7 des Auswerferpakets wird eine zylindrische
Schraubendruckfeder (liegt dem Set Z142 bei) eingesetzt.
Die Feder wirkt direkt auf den betreffenden Auswerferstift (AW).
Im unbelasteten Zustand drückt die Feder den Auswerfer um ca. 1,5 mm nach vorne, sodass dieser gegenüber der
Kavität leicht vorspringt.
Beim Einspritzen baut sich der Spritzdruck in der Kavität auf und drückt den vorspringenden Auswerfer kontrolliert
zurück.
Nach dem Abkühlen und Öffnen des Werkzeugs stellt die Feder die ursprüngliche Position des Auswerfers wieder
her.

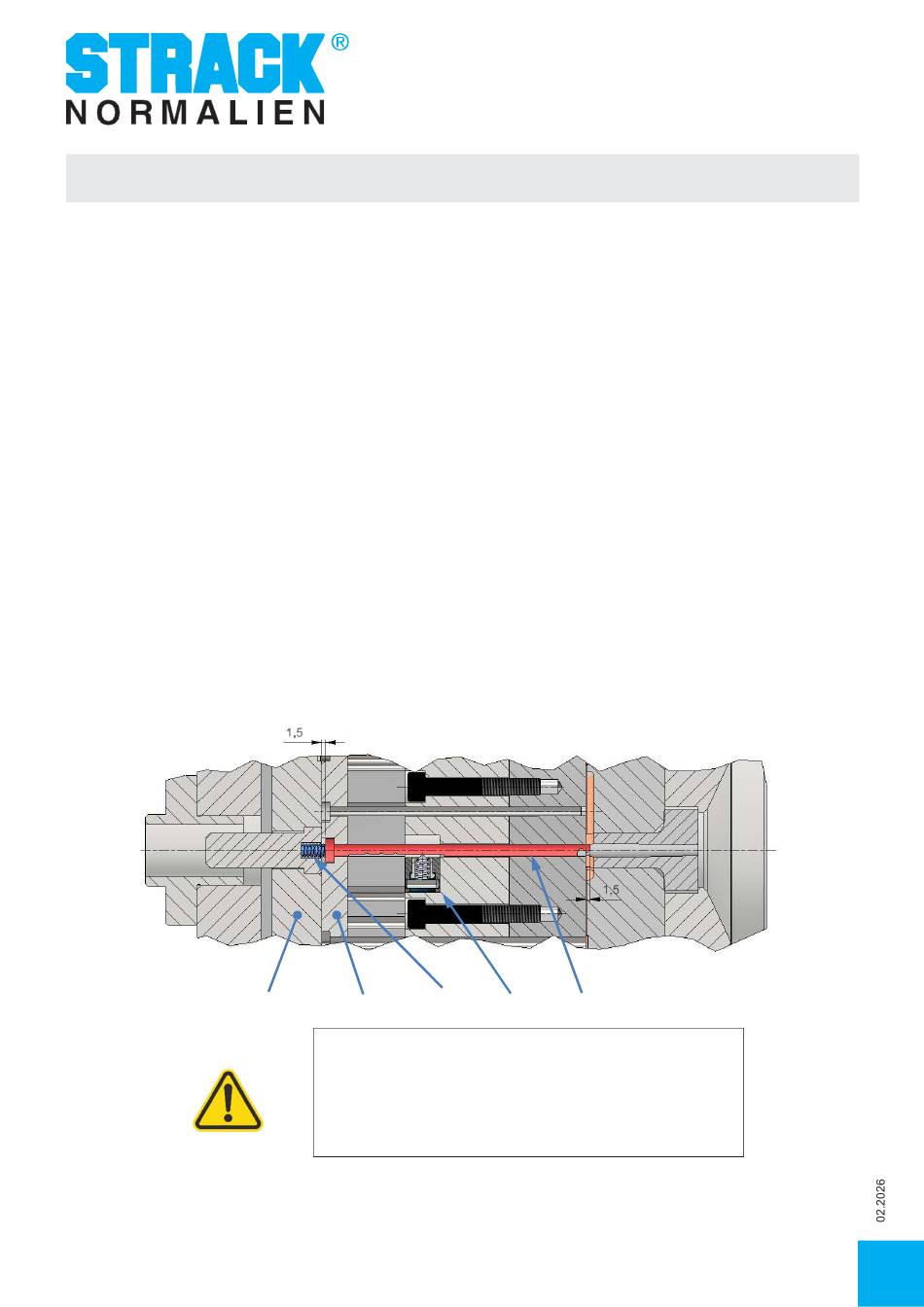

Auswerferposition im geschlossenem Ruhezustand vor Einspritzung. Einbau im Angussbereich
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
H7 H8 SN2500
Achtung:
Die Schraubendruckfeder steht ständig unter Vorspannung.
Montage und Demontage nur durch geschultes Fachpersonal.
Der Auswerfer bewegt sich während des Einspritz- und
Auswerfprozesses selbstständig.
Bedienungsanleitung – Z142
Z142 AW
