PowerMax Schiebereinheit SN5650-PMO-0330 — SN5650-PMO-1200

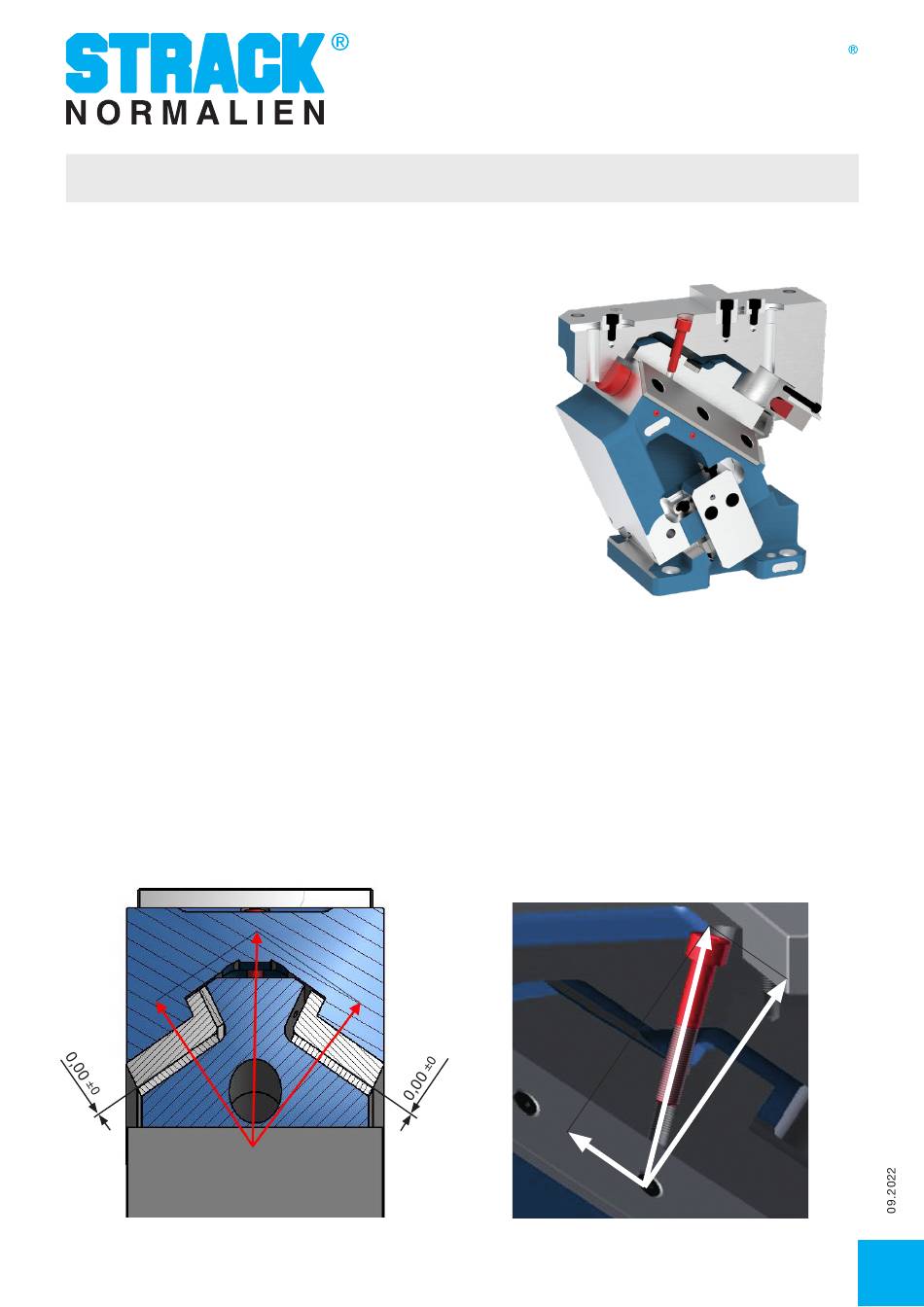

9.1 Information zum Lock-Out-System SN5654-LOS

Kraftverteilung:
Mit dem neu entwickelten Lock-Out-System (im Liefer-
umfang enthalten) ist es möglich, den entsprechenden
Schieber spielfrei in seiner vorderen Endlage zu
fixieren.
Dabei wird der Schieberkörper mit der Schieberauf-
nahme verschraubt. Das besondere daran ist, dass
die Spannschrauben unter einem Winkel zur ent-
sprechenden Auflagefläche wirken.
D.h., der Schieberkörper wird durch die aufgeteilten
(resultierenden) Kräfte einmal gegen die prismatisch
angeordneten Gleitleisten und gleichzeitig gegen
das Druckstück gezogen.
Nun ist der Schieberkörper spielfrei in seiner vorderen
Endlage exakt positioniert und für zusätzliche Bearbei-
tungen vorbereitet.
Bitte berücksichtigen Sie, dass das Lock-Out-System nur bei ausgebauten Schiebern einsetzbar ist.
Bei den meisten PowerMax-Schiebern sind die Befestigungsbohrungen zum Teil verdeckt, wenn
der Schieberkörper in der vorderen Endlage steht.
