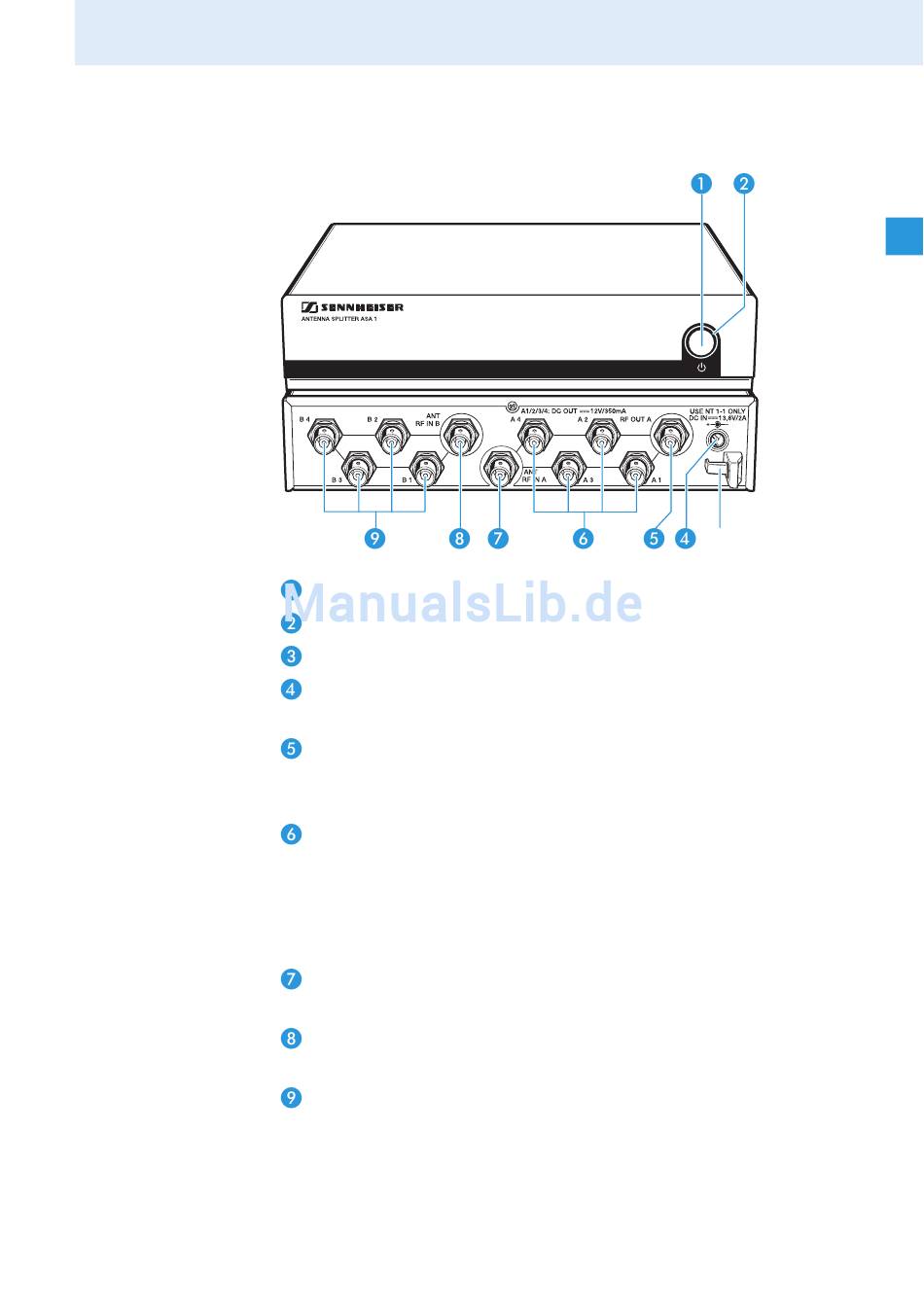

Bedienelemente

On/Off-Taster
Betriebsanzeige
Zugentlastung für das Anschlusskabel des Netzteils
Buchse DC IN
zum Anschluss des Netzteils NT 1-1
BNC-Buchse RF OUT A
HF-Ausgang nur zum Anschluss eines weiteren ASA 1 zum
Aufbau einer 8-Kanal-Diversity-Anlage
Vier BNC-Buchsen
HF-Ausgänge des Diversity-Zweigs A zum Anschluss der
Empfänger
Jeder dieser HF-Ausgänge kann außerdem einen Empfänger
mit Spannung versorgen.
BNC-Buchse ANT RF IN A
Antenneneingang des Diversity-Zweigs A
BNC-Buchse ANT RF IN B
Antenneneingang des Diversity-Zweigs B
Vier BNC-Buchsen
HF-Ausgänge des Diversity-Zweigs B zum Anschluss der
Empfänger
A1 bis A4
B1 bis B4
Bedienelemente
»
