Der nächste Decksabschnitt
Am Decksabschnitt werden zwei Luken, zwei Bockstützen und die Ladewinde angebracht.
137-3

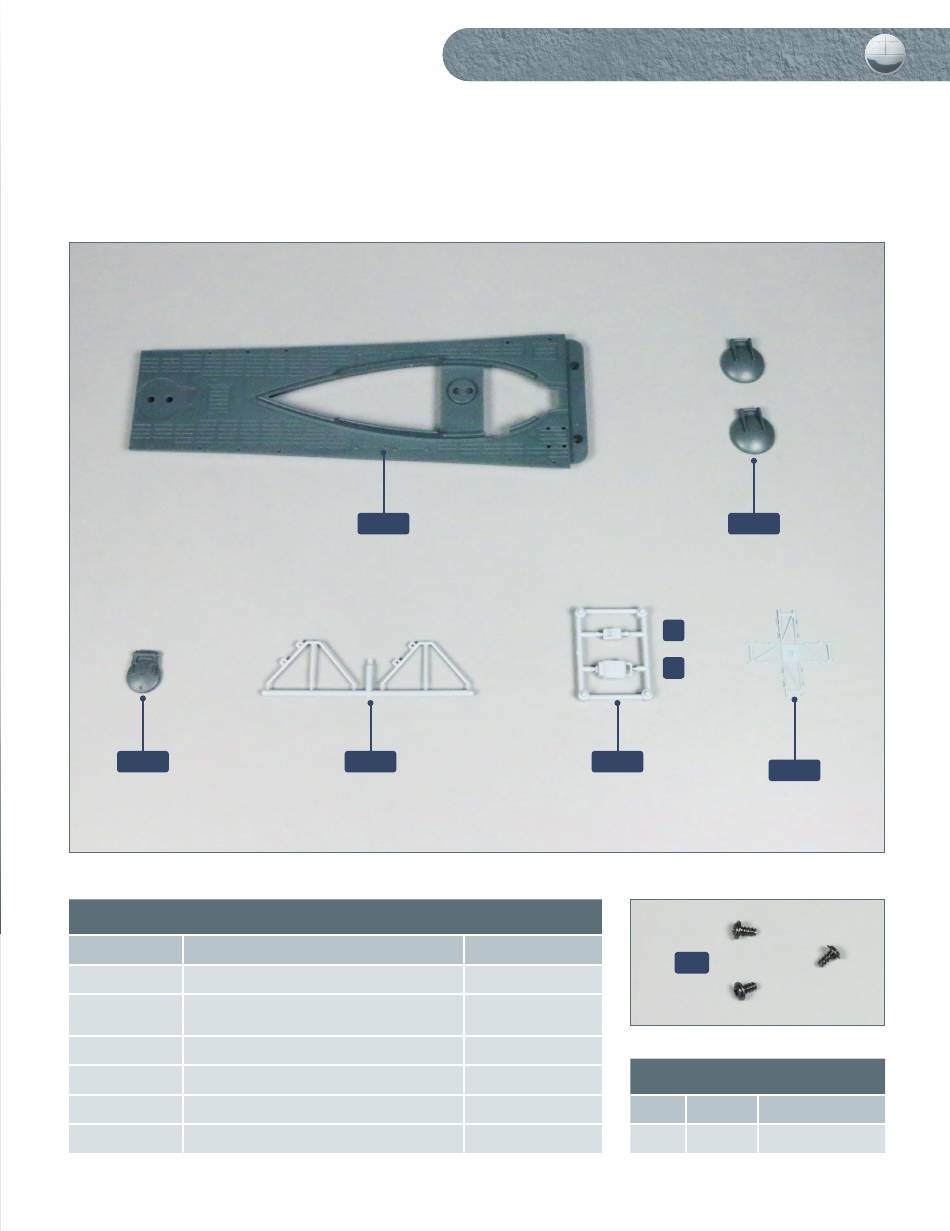

Ihre Bauteile im Überblick
Teilenummer
137-1
zwei Luken vom Behälter der Marcks-
137-2
137-3
137-4
137-5
137-6
137-1
137-4
Name
Decksabschnitt
Rettungsboje
Zentraleluk
zwei Bockstützen
Ladewinde
Gestell der Ladewinde
Schritt-für-Schritt-Bauanleitung
137-5
Material
ABS
ABS
ABS
ABS
ABS
Stahl
3
137-2
A
B
137-6
CP
Schrauben
Typ
Anzahl
Abmessungen
CP
2 + 1
2,0 x 4 mm
Verwandte Anleitungen für Hachette U96
Inhaltszusammenfassung für Hachette U96
- Seite 1 Schritt-für-Schritt-Bauanleitung Der nächste Decksabschnitt Am Decksabschnitt werden zwei Luken, zwei Bockstützen und die Ladewinde angebracht. 137-1 137-2 137-3 137-4 137-5 137-6 Ihre Bauteile im Überblick Teilenummer Name Material 137-1 Decksabschnitt zwei Luken vom Behälter der Marcks- 137-2 Rettungsboje 137-3 Zentraleluk Schrauben 137-4 zwei Bockstützen...
- Seite 2 SCHRITT 1 Anbringen der Teile am Decksabschnitt Legen Sie den Decksabschnitt 137-1 auf Ihre Arbeitsplatte. Daneben platzieren Sie eine 137-3 der beiden Luken 137-2 sowie das Zentrale- 137-2 luk 137-3. Versehen Sie die beiden Zapfen an der Unterseite der Luke 137-2 mit etwas Sekundenkleber und fügen Sie sie in die...
- Seite 3 Schritt-für-Schritt-Bauanleitung Die erste Bockstütze 137-4 ist auf der Backbordseite des Decksabschnitts 137-1 festgeklebt. Achten Sie auf die Ausrich- 137-1 tung: Die beiden Ösen weisen nach vorne, 137-4 also nach rechts auf dem Bild. Auf der Steuerbordseite des Decksab- schnitts 137-1 wird die zweite Bockstütze 137-4 festgeklebt.
- Seite 4 Aus den Teilen ist die Ladewinde zusammengefügt. Legen Sie das Gestell der Ladewinde 137-6 bereit. Biegen Sie zwei gegenüberliegende Seitenteile des Gestells entlang der Falze rechtwinklig nach oben, wie abgebildet. 137-6 Anschließend werden die beiden anderen gegenüberliegenden Seitenteile des Gestells 137-6 entlang der Falze rechtwink- lig nach oben gebogen.
- Seite 5 Schritt-für-Schritt-Bauanleitung Das Gestell 137-6 ist am Decksabschnitt 137-6 festgeklebt. Versehen Sie den Zapfen an der Unterseite der Ladewinde etwas Sekundenkleber und fügen Sie ihn in die Aufnahme des Gestells 137-6 ein. 137-6 137-1 SCHRITT 2 Zusammenfügen der Decksabschnitte Nehmen Sie den Decksabschnitt 136-1 Hand.
