Technische Bedienungsanleitung
3.2
Die ON/OFF Notöffnungsfunktion
Den AUT./MAN. Umschalter (
Die Funktion wird für z. B. Notöffnung von einem Fenster in einem Stall mit "diffuser" Abluft benutzt. Der
Motor kann über einen DOL 2012 Thermostat oder einem mechanischen Danfoss-Thermostaten + DOL 78M
Notöffnung gesteuert werden.
Der Motor wird ON/OFF gesteuert (öffnen/schließen auf Leitung 2 mit nur einem Relais Endschalter. Wenn die
Temperatur zu hoch wird soll der Relaisschalter des Thermostats +24V für Leitung 2 ausschalten, und der
Motor öffnet ganz.
So lange die Leitung 2 +24 V hat, wird der Motor ganz geschlossen gehalten.
Leitung 1 (= + 24 V) und 3 (= 0 V) müssen bei dieser Verwendung immer angeschlossen sein.
Leitung 4 (= + 24 V DC) und 5 (= 0 V) müssen immer angeschlossen sein, damit der Motor mit den Um-
schaltern (
) und (
) manuell geöffnet/geschlossen werden kann.
B
C
Kabel Querschnitt
Kabellänge
0 → 69 m
70 → 99 m
100 → 164 m
165 → 265 m
) auf AUT. stellen.
B

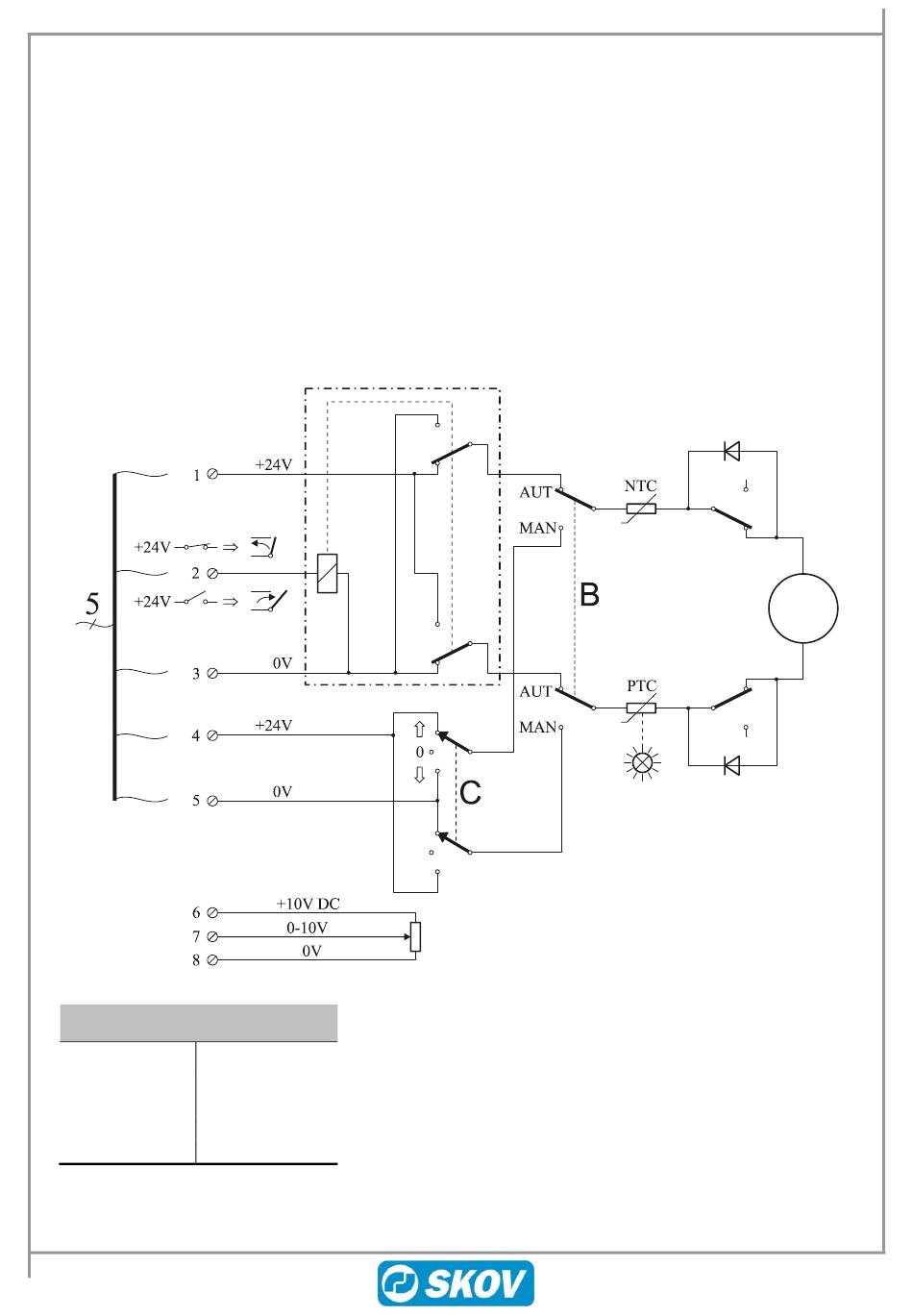

"EIN/AUS-Notöffnung" Prinzipdiagram und Anschluß
Abb. 3:
Querschnitt
1,0 mm²
2
1,5 mm
2,5 mm²
4,0 mm²
DA 75A 24 V DC
