AL4143

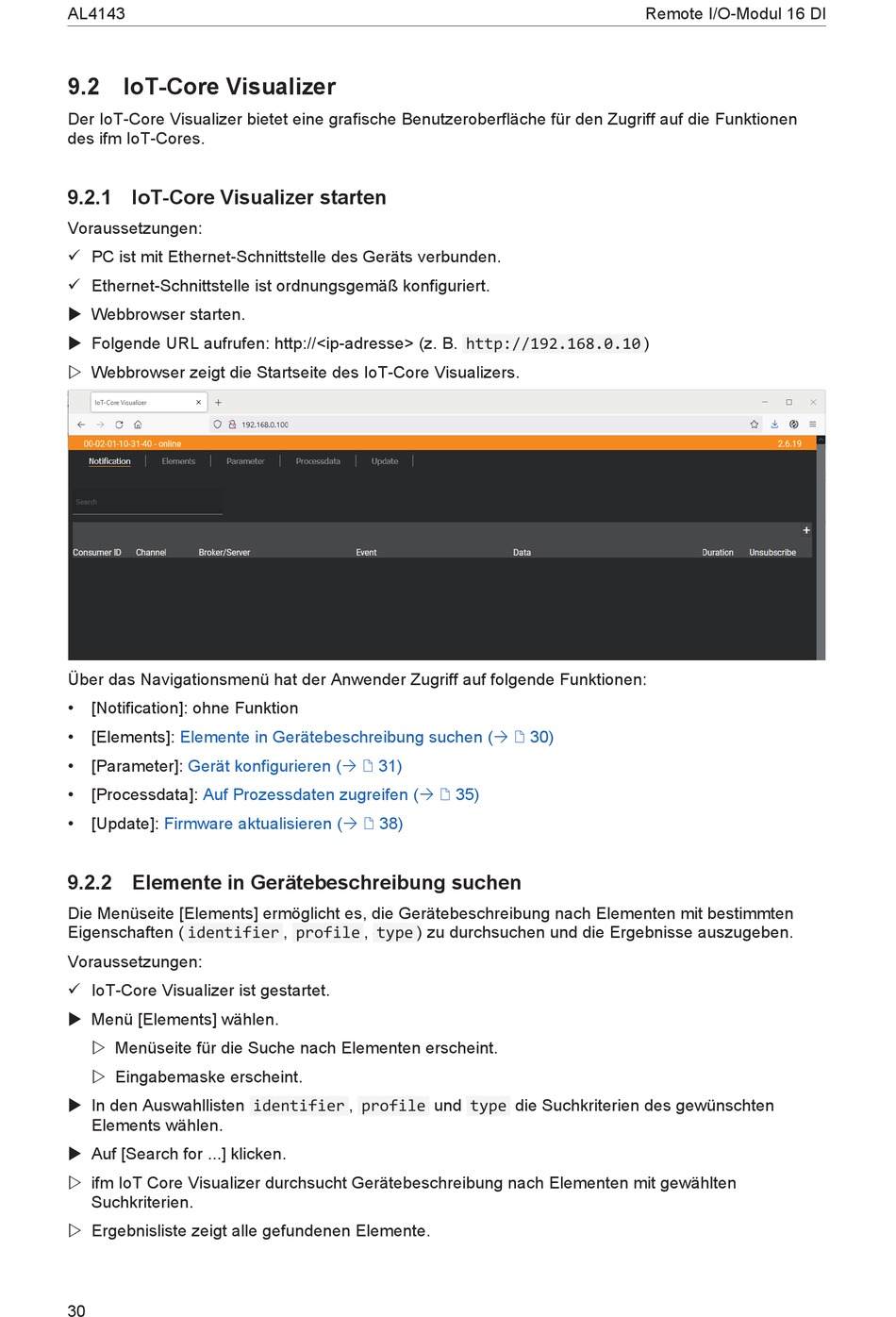

9.2 IoT-Core Visualizer
Der IoT-Core Visualizer bietet eine grafische Benutzeroberfläche für den Zugriff auf die Funktionen
des ifm IoT-Cores.
9.2.1 IoT-Core Visualizer starten
Voraussetzungen:
ü PC ist mit Ethernet-Schnittstelle des Geräts verbunden.
ü Ethernet-Schnittstelle ist ordnungsgemäß konfiguriert.
u Webbrowser starten.
u Folgende URL aufrufen: http://<ip-adresse> (z. B. http://192.168.0.10 )
w Webbrowser zeigt die Startseite des IoT-Core Visualizers.
Über das Navigationsmenü hat der Anwender Zugriff auf folgende Funktionen:
•
[Notification]: ohne Funktion
•
[Elements]:
Elemente in Gerätebeschreibung suchen (Ò / 30)
•
[Parameter]:
Gerät konfigurieren (Ò / 31)
•
[Processdata]:
Auf Prozessdaten zugreifen (Ò / 35)
•
[Update]:
Firmware aktualisieren (Ò / 38)
9.2.2 Elemente in Gerätebeschreibung suchen
Die Menüseite [Elements] ermöglicht es, die Gerätebeschreibung nach Elementen mit bestimmten
Eigenschaften ( identifier , profile , type ) zu durchsuchen und die Ergebnisse auszugeben.
Voraussetzungen:
ü IoT-Core Visualizer ist gestartet.
u Menü [Elements] wählen.
w Menüseite für die Suche nach Elementen erscheint.
w Eingabemaske erscheint.
u In den Auswahllisten identifier , profile und type die Suchkriterien des gewünschten
Elements wählen.
u Auf [Search for ...] klicken.
w ifm IoT Core Visualizer durchsucht Gerätebeschreibung nach Elementen mit gewählten
Suchkriterien.
w Ergebnisliste zeigt alle gefundenen Elemente.
30
Remote I/O-Modul 16 DI
