Betriebsanleitung
IO-Link Master mit Profinet-Schnittstelle
PerformanceLine
8 Ports
IP 65 / IP 66 / IP 67 / IP 69K

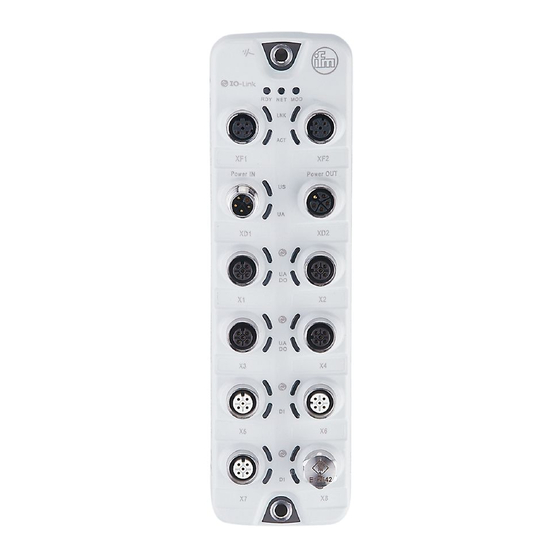

AL1403
Firmware: 3.1.x
Deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ifm AL1403

Inhaltszusammenfassung für ifm AL1403

  • Seite 1 > > Betriebsanleitung IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K AL1403 Firmware: 3.1.x Deutsch...

  • Seite 2: Inhaltsverzeichnis

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Inhaltsverzeichnis Vorbemerkung Rechtliche Hinweise ......................5 Zweck des Dokuments ......................5 Zeichenerklärung ......................... 6 Änderungshistorie ........................ 6 Sicherheitshinweise Allgemein ..........................7 Notwendige Vorkenntnisse ....................7 Sicherheitssymbole auf dem Gerät ..................
  • Seite 3 9.1.12 Firmware: Gerät auf Werkseinstellungen rücksetzen ..............34 9.1.13 Firmware: Gerät neu starten ....................... 34 9.1.14 IO-Link Devices konfigurieren ....................35 ifm-IoT-Core ........................36 9.2.1 Hinweise für Programmierer ....................... 37 9.2.2 Erste Schritte ..........................42 9.2.3 Allgemeine Funktionen ....................... 42 9.2.4...
  • Seite 4 14.2 Profinet ..........................105 14.2.1 Gerätestruktur .......................... 105 14.2.2 Parameterdaten ........................106 14.2.3 Zyklische Daten ........................112 14.2.4 Azyklische Daten ........................119 14.3 ifm-IoT-Core ........................121 14.3.1 Übersicht: IoT-Profile ........................ 122 14.3.2 Übersicht: IoT-Typen ........................ 128 14.3.3 Übersicht: IoT-Dienste ......................129 Index...

  • Seite 5: Vorbemerkung

    Dieses Dokument gilt für Geräte des Typs „IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Port IP 65 / IP 66 / IP 67 / IP 69K" (Art.-Nr.: AL1403). Es ist Bestandteil des Gerätes und enthält Angaben zum korrekten Umgang mit dem Produkt.

  • Seite 6: Zeichenerklärung

    Querverweis Dezimalzahl 0x123 Hexadezimalzahl 0b010 Binärzahl [...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen > Änderungshistorie 21676 Ausgabe Thema Datum Neuerstellung des Dokuments 10 / 2020 Hinzugefügt: Derating UL 04 / 2021 Entfernt: ifm IoT Core – DNS-Unterstützung 10 / 2021...

  • Seite 7: Sicherheitshinweise

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Sicherheitshinweise Inhalt Allgemein ..............................7 Notwendige Vorkenntnisse ........................7 Sicherheitssymbole auf dem Gerät ......................7 IT-Sicherheit ............................. 8 > Allgemein 2272 • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut.

  • Seite 8: It-Sicherheit

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > IT-Sicherheit 56503 ACHTUNG! Bei Betrieb des Gerätes in einer ungeschützten Netzwerkumgebung: > Unzulässiger Lese- oder Schreibzugriff auf Daten möglich. > Unzulässige Beeinflussung der Gerätefunktion möglich. ►...

  • Seite 9: Bestimmungsgemäße Verwendung

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Bestimmungsgemäße Verwendung 58281 Das Gerät darf für folgende Zwecke eingesetzt werden: • als IO-Link Master für die Konfiguration, Verwaltung und den Betrieb von IO-Link Devices •...

  • Seite 10: Funktion

    7482 > Parametrierung 7771 Das Gerät bietet folgende Konfigurationsoptionen: • Parametrierung des IO-Link Masters des AL1403 mit Parametriersoftware LR DEVICE und/oder Profinet-Projektierungssoftware • Parametrierung der angeschlossenen IO-Link Devices (Sensoren, Aktuatoren) mit Parametriersoftware LR DEVICE und/oder Profinet-Projektierungsoftware • Speicherung von Parametersätzen der angeschlossenen IO-Link Devices für automatische Wiederherstellung (Data Storage) >...

  • Seite 11: Internet Of Things (Iot)

    IO-Link Master (IO-Link Revision 1.0 und 1.1) • 8 IO-Link Ports für den Anschluss von IO-Link Devices • Bereitstellung von Prozessdaten der angeschlossenen IO-Link Devices für Monitoring-Software LR SMARTOBSERVER (→ www.ifm.com) > 4.5.1 IO-Link-Versorgung 12680 Das Gerät verfügt über 8 Versorgungen für IO-Link Devices (Sensoren, Aktuatoren).

  • Seite 12: Spannungsausgang

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Spannungsausgang 56525 Das Gerät verfügt über einen Spannungsausgang (XD2) für die Versorgung eines zusätzlichen Geräts. Dadurch können mehrere Geräte vom Typ "PerformanceLine" aus einer Spannungsquelle versorgt werden (Daisy chain).

  • Seite 13: Montage

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Montage Inhalt Gerät montieren ............................13 22016 > Gerät montieren 56509 ► Anlage während der Montage spannungsfrei schalten. ► Maximales Anzugsdrehmoment beachten. ►...

  • Seite 14: Elektrischer Anschluss

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Elektrischer Anschluss Inhalt Hinweise ..............................14 Profinet-Ports verbinden ......................... 15 IO-Link Ports verbinden .......................... 16 Gerät erden ............................17 Gerät anschließen ..........................18 22017 >...

  • Seite 15: Profinet-Ports Verbinden

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Profinet-Ports verbinden 56999 ► Gerät über M12-Buchse XF1 und/oder XF2 mit dem Profinet-Netzwerk verbinden (z. B. Profinet-SPS, zusätzliches Profinet-Gerät) ► Gerät über M12-Buchse XF1 und/oder XF2 mit dem IT-Netzwerk verbinden (z.

  • Seite 16: Io-Link Ports Verbinden

    > IO-Link Ports verbinden 34038 Hinweise zur Beschaltung: • Die Stromversorgung der angeschlossenen IO-Link Devices darf ausschließlich über den AL1403 erfolgen. • Die Ports des Geräts erfüllen die Anforderungen der IO-Link-Spezifikation 1.0 bis 1.1.2. • Die zusätzlichen digitalen Ausgänge der Ports X1...X4 (Pin 2) erfüllen die Anforderungen der Gebrauchskategorie DC-13 nach Norm IEC 60947-5-1: 20 W.

  • Seite 17: Gerät Erden

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Gerät erden 56485 Das FE-Potential liegt an folgende Punkten des Geräts an: • Obere Befestigungslasche des Gehäuses • Ports XD1 und XD2: Pin 5 (FE) •...

  • Seite 18: Gerät Anschließen

    > Brandgefahr ► I und I der Spannungsquellen US und UA unter Berücksichtigung des Derating-Verhalten des AL1403 entsprechend dimensionieren (→ Derating-Verhalten (→ S. 97))! ACHTUNG Fehlender Verpolungsschutz bei Kreuzverpolung zwischen US und UA: Die Versorgungsspannungen US und UA sind einzeln geschützt gegen Verpolung. Die Versorgungsspannungen US und UA sind nicht geschützt gegen eine kreuzweise Verpolung...

  • Seite 19: Bedien- Und Anzeigeelemente

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Bedien- und Anzeigeelemente Inhalt Übersicht..............................19 LED-Anzeigen ............................20 5440 > Übersicht 17516 Status-LEDs RDY, BF und SF (→ Status-LEDs (→ S. 20)) Status-LEDs LNK und ACT der Profinet-Schnittstellen 1 (XF1) und 2 (XF2) (→...

  • Seite 20: Led-Anzeigen

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > LED-Anzeigen 22024 Das Gerät verfügt über folgende LED-Anzeigen. > 7.2.1 Status-LEDs 22034 Die LED mit der Bezeichnung RDY zeigt den Status des Gateways. Die LED mit der Bezeichnung BF (Bus Failure) zeigt den Status der Profinet-Verbindung.

  • Seite 21: Spannungsversorgung

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 7.2.3 Spannungsversorgung 57000 Der Port für die Spannungsversorgung (XD1) verfügt über die LEDs mit der Bezeichnung US und UA. Die LEDs zeigen den Status der Versorgungsspannung. Status-LED Bedeutung grün...

  • Seite 22: Io-Link Ports (Class A)

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 7.2.5 IO-Link Ports (Class A) 22029 Jeder IO-Link Port Class A verfügt über 2 LEDs mit der Bezeichnung IOL und DI. Die LEDs zeigen den Status des IO-Link Ports.

  • Seite 23: Inbetriebnahme

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Inbetriebnahme 56505 Durch Einschalten der Versorgungsspannungen startet der AL1403 mit den Werkseinstellungen. Die LEDs signalisieren den aktuellen Betriebszustand des Geräts und der Ports (→ LED-Anzeigen (→...

  • Seite 24: Parametrierung

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Parametrierung Inhalt LR DEVICE ............................. 25 ifm-IoT-Core ............................36 PROFINET ............................. 73 22367...

  • Seite 25: Lr Device

    Firmware: Gerät auf Werkseinstellungen rücksetzen ................34 Firmware: Gerät neu starten........................34 IO-Link Devices konfigurieren ........................ 35 22822 Im Auslieferungszustand ist der AL1403 mit den Werkseinstellungen konfiguriert (→ Werkseinstellungen (→ S. 93)). Benötigte Software: LR DEVICE (1.6.x oder höher) (Art.-Nr.: QA0011/QA0012)

  • Seite 26: Hinweise

    Der AL1403 unterstützt die Offline-Parametrierung. Dabei erstellt der Anwender eine Konfiguration für den IO-Link Master und die angeschlossenen IO-Link Devices, ohne mit dem AL1403 verbunden zu sein (OFFLINE-Modus). Die so erstellte Konfiguration kann als Datei (*.lrp) gespeichert und später auf den AL1403 geladen und aktiviert werden.

  • Seite 27: Erster Zugriff Mit Lr Device Auf Io-Link Master

    In Werkseinstellungen arbeitet der IO-Link Master im DCP-Modus. Im DCP-Modus sind die Konfigurationsmöglichkeiten eingeschränkt. Für die Parametrierung mit LR DEVICE müssen IO-Link Master und Parametrier-PC für den gleichen IP-Adressraum konfiguriert werden. Um mit LR DEVICE auf den AL1403 zuzugreifen: Vorbereitungen ► LR DEVICE auf PC installieren (→ Nutzerdokumentation "LR DEVICE").

  • Seite 28: Iot: Zugriffsrechte Konfigurieren

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.1.3 IoT: Zugriffsrechte konfigurieren 16555 Die Zugriffsrechte regeln, welche Instanz die Parameterdaten, Prozessdaten und Ereignis-/Diagnosemeldungen lesen und / oder schreiben darf. Um die Zugriffsrechte auf den IO-Link Master zu konfigurieren: ►...

  • Seite 29: Iot: Schnittstelle Zum Lr Agent Oder Lr Smartobserver Konfigurieren

    2147483647 2147483647 ms [Application Tag] Quellenbezeichner des IO-Link Masters in der Werkseinstellung: AL1403 Struktur des LR AGENT oder LR SMARTOBSERVER (String32) Nach der Änderung des Parameters [Port LR Agent or SMARTOBSERVER] oder [Application Tag] kann es 120 Sekunden dauern, bis das Gerät erneut eine TCP-Verbindung aufbaut.

  • Seite 30: Io-Link-Ports: Datenübertragung Zu Lr Agent Oder Lr Smartobserver Einstellen

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.1.6 IO-Link-Ports: Datenübertragung zu LR AGENT oder LR SMARTOBSERVER einstellen 16551 Der Anwender kann für jeden IO-Link Port separat entscheiden, ob die Prozessdaten der angeschlossenen IO-Link Devices an LR AGENT oder LR SMARTOBSERVER übertragen werden.

  • Seite 31: Io-Link Ports: Stromstärke Begrenzen

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.1.8 IO-Link Ports: Stromstärke begrenzen 57337 Für die IO-Link Ports X1...X4 lassen sich folgende Eigenschaften einstellen: • Max. Stromstärke der Versorgungsspannung US •...

  • Seite 32: Io-Link-Ports: Betriebsart Pin 4 (Us) Einstellen

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.1.9 IO-Link-Ports: Betriebsart Pin 4 (US) einstellen 57341 Pin 4 der IO-Link-Ports X1...X8 unterstützt folgende Betriebsarten: • Deaktiviert: keine Datenübertragung an Pin 4 (C/Q) des IO-Link-Ports •...

  • Seite 33: Io-Link-Ports: Gerätevalidierung Und Datenspeicherung Einstellen

    [Type compatible V1.1 device with Restore] [Vendor ID] ID des Herstellers, der validiert werden soll 0...65535 Werkseinstellung: 0 ifm electronic: 310 [Device ID] ID des IO-Link Devices, das validiert werden soll 0...16777215 Werkseinstellung: 0 ► Geänderte Werte auf dem Gerät speichern.

  • Seite 34: Info: Geräteinformationen Zeigen

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.1.11 Info: Geräteinformationen zeigen 12218 Um die allgemeine Informationen des ifm IO-Link Masters zu lesen: ► Menü [Info] wählen. > Menüseite zeigt die aktuellen Einstellungen. Name Beschreibung Mögliche Werte...

  • Seite 35: Io-Link Devices Konfigurieren

    IO-Link Device hinzufügen ► Unter [ONLINE]: Auf gewünschten IO-Link Master klicken. > LR DEVICE erkennt automatisch die an den IO-Link Master angeschlossenen IO-Link Devices (z.B. ifm Sensor KG5065). IO-Link Device konfigurieren ► Mausklick auf den Port, an dem das IO-Link Device angeschlossen ist.

  • Seite 36: Ifm-Iot-Core

    Geräteinformationen des IO-Link Masters lesen ..................57 Gateway: Firmware aktualisieren ......................58 Gateway: Anwendungskennung einstellen .................... 59 Benachrichtigungen abonnieren ......................60 Web Socket nutzen ..........................64 IoT-Core-Visualizer nutzen ........................66 31995 Allgemeine Hinweise zum ifm-IoT-Core: → Hinweise für Programmierer (→ S. 37) >...

  • Seite 37: Hinweise Für Programmierer

    50737 Die Gerätefamilie PerformanceLine verfügt über einen IoT-Core. Der IoT Core ermöglicht es dem Anwender, den AL1403 über eine REST API aus IT-Netzwerken heraus anzusprechen und in Internet-of-Things-Anwendungen einzubinden. Auf dem AL1403 ist eine Gerätebeschreibung gespeichert. Diese Gerätebeschreibung ist ein strukturiertes, maschinenlesbares Datenobjekt im JSON-Format.

  • Seite 38: Auf Den Ifm-Iot-Core Zugreifen

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Auf den ifm-IoT-Core zugreifen 50741 Der Anwender kann über HTTP-Requests auf den ifm-IoT-Core zugreifen. Folgende Request-Methoden stehen zur Verfügung. > GET-Request 21300 Mit der GET-Methode kann der Anwender lesend auf einen Datenpunkt zugreifen.
  • Seite 39 Werte, die vom IoT Core zurückgegeben werden; Syntax abhängig vom Dienst code diag_code Diagnosecode (→ IoT-Core: Diagnosecodes (→ S. 41)) * = optional: nur erforderlich bei Diensten, die Daten vom IoT Core empfangen (z. B. getdata) > Beispiel: POST-Request 52006 Anfrage: "code":"request", "cid":4711, "adr":"devicetag/applicationtag/getdata" Rückgabe: "cid":4711, "data":{"value":"AL1403"},...
  • Seite 40 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K "code":200...
  • Seite 41 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > IoT-Core: Diagnosecodes 58222 Code Text Beschreibung Anfrage erfolgreich abgearbeitet OK but needs reboot Anfrage erfolgreich abgearbeitet; IO-Link Master muss neu gestartet werden OK but block request not finished Anfrage erfolgreich abgearbeitet;...

  • Seite 42: Erste Schritte

    ► Folgende POST-Anfrage an den AL1403 senden: {"code":"request","cid":-1,"adr":"gettree"} > AL1403 gibt die Gerätebeschreibung als strukturiertes JSON-Objekt zurück. ► In der Baumstruktur des JSON-Objekts alle Unterstrukturen und die enthaltenen Datenpunkte identifizieren. ► Die anwendbaren Dienste für den Zugriff auf Unterstrukturen und darin enthaltene Datenpunkte identifizieren.

  • Seite 43: Beispiel: Eigenschaften Eines Elements Lesen

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Beispiel: Eigenschaften eines Elements lesen 22406 Aufgabe: Datentyp und Wertebereich des Parameters accessrights bestimmen. Lösung: Mit Dienst getelementinfo die Eigenschaften des Elements iotsetup/accessrights lesen. Die Felder type (Datentyp) und valuation (Wertebreich) enthalten die benötigten Informationen.

  • Seite 44: Beispiel: Teilbaum Ausgeben

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Beispiel: Teilbaum ausgeben 60247 Aufgabe: Alle direkten Unterelemente des Knotens firmware ausgeben. Lösung: Mit Dienst gettree den gewünschten Teilbaum ausgeben (Wurzelknoten: firmware, zu zeigende Unterebenen: 1) •...

  • Seite 45: Beispiel: Mehrere Parameterwerte Des Io-Link Master Gleichzeitig Lesen

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Beispiel: Mehrere Parameterwerte des IO-Link Master gleichzeitig lesen 17310 Aufgabe: Folgende aktuelle Werte sollen vom IO-Link Master gelesen werden: Temperatur, Seriennummer Lösung: Die aktuellen Parameterwerte mit dem dienst getdatamulti lesen (Datenpunkt Temperatur: /processdatamaster/temperature;...

  • Seite 46: Speicherdauer Einstellen

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Speicherdauer einstellen 60243 Der IoT Core bietet die Möglichkeit, die Speicherdauer von Daten und Benachrichtigungen einzustellen. Die Dienste Dienst: setdata (→ S. 139) und Dienst: subscribe (→...

  • Seite 47: Feldbus: Ip-Einstellungen Konfigurieren

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.2.4 Feldbus: IP-Einstellungen konfigurieren 56501 Unterstruktur: fieldbussetup Verfügbare Datenpunkte: Name Beschreibung Zugriff ../hostname Bezeichnung des IO-Link Masters in Feldbus-Projekt ../fieldbusfirmware Firmware-Version des IO-Link Masters ../network/macaddress MAC-Adresse des Feldbus-Ports ../network/ipaddress...

  • Seite 48: Iot: Schnittstelle Zu Lr Agent Und Lr Smartobserver Konfigurieren

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.2.6 IoT: Schnittstelle zu LR AGENT und LR SMARTOBSERVER konfigurieren 22410 Unterstruktur: iotsetup Verfügbare Datenpunkte: Name Beschreibung Zugriff ../smobip IP-Adresse des LR AGENT oder LR SMARTOBSERVER ../smobport Portnummer des LR AGENT oder LR SMARTOBSERVER ../smobinterval...

  • Seite 49: Io-Link Ports: Gerätevalidierung Und Datenspeicherung Konfigurieren

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.2.9 IO-Link Ports: Gerätevalidierung und Datenspeicherung konfigurieren 56492 Unterstruktur: iolinkmaster/port[n] (n = 1...8). Verfügbare Datenpunkte: Name Beschreibung Zugriff ../validation_datastorage_mode Verhalten des IO-Link-Ports beim Anschluss der eines neuen IO-Link Devices ../validation_vendorid IO-Link-ID des Herstellers, der validiert werden soll...
  • Seite 50 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K {"code": "request", "cid": -1, "adr": "/iolinkmaster/port[2]/datastorage/getblobdata", "data": {"pos": 0, "length": h}} {"code": "request", "cid": -1, "adr": "/iolinkmaster/port[2]/datastorage/getblobdata", "data": {"pos": h, "length": h}} {"code": "request", "cid": -1, "adr": "/iolinkmaster/port[2]/datastorage/getblobdata", "data": {"pos": 2*h, "length": h}} {"code": "request", "cid": -1, "adr": "/iolinkmaster/port[2]/datastorage/getblobdata", "data": {"pos": n*h, "length": h}} Beispiel:...

  • Seite 51: Io-Link Ports: Datenübertragung Zu Lr Agent Oder Lr Smartobserver Konfigurieren

    * = nur änderbar, wenn Feldbus-SPS nicht im Betriebszustand RUNNING > Beispiel: IO-Link Prozesswert lesen (Betriebsart "IO-Link") 16574 Aufgabe: Den aktuellen Messwert des ifm-Temperatursensors TN2531 an IO-Link-Port X2 lesen Lösung: Den Datenpunkt für die Prozess-Eingangsdaten mit dem Dienst getdata lesen. • Anfrage (Request): "code":"request",...

  • Seite 52: Beispiel: Io-Link Prozesswert Schreiben (Betriebsart "Io-Link")

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Beispiel: IO-Link Prozesswert schreiben (Betriebsart "IO-Link") 56508 Aufgabe: Der Buzzer des DV2500 anIO-Link Port X2 soll eingeschaltet werden. Der DV2500 arbeitet im On/Off-Modus.

  • Seite 53: Beispiel: Digitalen Eingangswert Lesen (Betriebsart "Di")

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Beispiel: Digitalen Eingangswert lesen (Betriebsart "DI") 56507 Aufgabe: Der digitale Eingansgswert des IO-Link Devices an IO-Link Port X5 soll gelesen werden. Die Betriebsart des IO-Link Ports ist "Digital Intput (DI)".

  • Seite 54: Io-Link Ports: Port-Events Anzeigen

    > 9.2.13 IO-Link Devices: Auf Parameter zugreifen 58231 Der ifm-IoT-Core unterstützt die Konfiguration der angeschlossenen IO-Link Devices. Der Zugriff auf einen Parameter erfolgt über IO-Link Index und Subindex (→ IO Device Description (IODD) des Geräts). Unterstruktur: iolinkmaster/port[n]/iolinkdevice (n = 1...8)

  • Seite 55: Beispiel: Parameterwert Eines Io-Link Devices Ändern

    Beispiel: Parameterwert eines IO-Link Devices ändern 16578 Aufgabe: Die Ausgangskonfiguration OUT1 des ifm-Temperatursensors TN2531 an IO-Link-Port X02 auf den Wert "Hnc / Hysteresefunktion, Öffner" setzen. Lösung: Den Parameter [ou1] des Sensors mit dem Dienst iolwriteacyclicdata auf den Wert 4 ändern.

  • Seite 56: Io-Link Devices: Geräteinformationen Lesen Und Schreiben

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.2.14 IO-Link Devices: Geräteinformationen lesen und schreiben 58230 Unterstruktur: iolinkmaster/port[n]/iolinkdevice (n = 1...8) Verfügbare Datenpunkte: Name Beschreibung Zugriff ../status Status des angeschlossenen IO-Link Devices ../vendorid IO-Link ID des Herstellers ../deviceid...

  • Seite 57: Gateway: Geräteinformationen Lesen

    Firmware-Version ../bootloaderrevision Bootloader-Version ../extensionrevisions Firmware- und Bootloader-Version ../fieldbustype Feldbus r ... nur lesen Zusätzliche Informationen über das AL1403 kann mit dem Dienst getidentity gelesen werden (→ Dienst: getidentity (→ S. 132)). > 9.2.18 Geräteinformationen des IO-Link Masters lesen 56497 Unterstruktur: processdatamaster Verfügbare Datenpunkte:...

  • Seite 58: Gateway: Firmware Aktualisieren

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.2.19 Gateway: Firmware aktualisieren 11616 Unterstruktur: firmware Verfügbare Datenpunkte: Name Beschreibung Zugriff ../version Software-Version ../type Software-Typ ../container Struktur für die Firmware-Aktualisierung ../container/maxsize maximale Größe des Container-Struktur (in Bytes) ../container/chunksize...

  • Seite 59: Gateway: Anwendungskennung Einstellen

    10987 Aufgabe: Die Bezeichnung des IO-Link Masters für die Darstellung im LR SMARTOBSERVER auf AL1403 setzen. Lösung: Den Parameter [Application Tag] mit dem Dienst setdata auf den Wert [AL1403] ändern. Der Datenpunkt des Parameters [Application Tag] im Gerätebeschreibungsobjekt ist /devicetag/applicationtag.

  • Seite 60: Benachrichtigungen Abonnieren

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.2.21 Benachrichtigungen abonnieren 58298 Besitzt ein Datenpunkt das Unterelement datachanged, kann der Anwender Benachrichtigungen über Werte- oder Zustandsänderungen abonnieren. Auslöser für die Benachrichtigungen kann der Ablauf eines Timers oder ein Ereignis sein.

  • Seite 61: Beispiel: Benachrichtigung Abonnieren

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Beispiel: Benachrichtigung abonnieren 17946 Aufgabe: Es sollen regelmäßig die aktuellen Werte folgender Parameter an einen Netzwerk-Server mit der IP-Adresse 192.168.0.4 verschickt werden: •...

  • Seite 62: Beispiel: Abonnement Ändern

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K "/iolinkmaster/port[2]/iolinkdevice/pdin":{"code":200,"data":"03B0"}}} > Beispiel: Abonnement ändern 60263 Aufgabe: Das existierende Abonnement (Beispiel: Benachrichtigung abonnieren (→ S. 61)) soll geändert werden. Anstatt der Temperatur des IO-Link Masters soll die anliegende Betriebsspannung übertragen werden.

  • Seite 63: Beispiel: Abonnements Prüfen

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Beispiel: Abonnements prüfen 60267 Aufgabe: Informationen über das existierende Abonnement (Beispiel: Benachrichtigung abonnieren (→ S. 61)) anzeigen. Lösung: Mit Dienst getsubscriptioninfo und den Parameterwerten cid, "adr" und "callback" des existierenden Abonnements die Informationen abrufen.

  • Seite 64: Web Socket Nutzen

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.2.22 Web Socket nutzen 61205 Der IoT Core unterstützt die Kommunikation per WebSocket-Protokoll. Mit Web Sockets kann der Anwender einen Full-Duplex-Kommunikationkanal über eine TCP-Verbindung aufbauen. WebSockets können für folgende Dienste genutzt werden: •...
  • Seite 65 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K "datatosend":[ "/iolinkmaster/port[2]/iolinkdevice/productname", "/iolinkmaster/port[2]/iolinkdevice/pdin", "/processdatamaster/temperature"]}...

  • Seite 66: Iot-Core-Visualizer Nutzen

    IO-Link Master konfigurieren ........................70 Prozessdaten lesen und schreiben ......................71 Firmware aktualisieren ........................... 72 60270 Der ifm-IoT-Core-Visualizer des IO-Link Masters bietet eine grafischen Nutzeroberfläche für den Zugriff auf Funktionen des ifm-IoT-Cores. Um den IoT-Core-Visualizer zu starten: ► Webbrowser starten.

  • Seite 67: Benachrichtigungen Verwalten

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Benachrichtigungen verwalten 60474 Die Menüseite ermöglicht es, folgende Funktionen auszuführen • Benachrichtigungen erstellen • Aktive Benachrichtigungen anzeigen • Benachrichtigungen löschen (einzeln, alle) Voraussetzungen: •...
  • Seite 68 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K ► Mithilfe des Wizards schrittweise die gewünschten Benachrichtigungsparameter eingeben. > Erstellte Benachrichtigungsabonnement wird in Tabelle angezeigt. Bei zyklischen Benachrichtigungen über timer[1] oder timer[2] muss der Anwender zusätzlich die Intervallzeit des betreffenden Timers setzen.

  • Seite 69: Elemente Im Gerätebaum Suchen

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Elemente im Gerätebaum suchen 60478 Die Menüseite [Elements] ermöglicht es, die Gerätebeschreibung nach Elementen mit bestimmten Eigenschaften (status, profile, name) zu durchsuchen und die Ergebnisse auszugeben. Voraussetzungen: •...

  • Seite 70: Io-Link Master Konfigurieren

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > IO-Link Master konfigurieren 60475 Die Menüseite [Parameter] ermöglicht es, den IO-Link Master zu konfigurieren. Verfügbare Optionen: • Einzelne Parameter lesen und schreiben. •...

  • Seite 71: Prozessdaten Lesen Und Schreiben

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Prozessdaten lesen und schreiben 60476 Die Menüseite ermöglicht es, die Prozessdaten des IO-Link Masters und der angeschlossenen IO-Link Devices zu lesen und zu schreiben. Voraussetzungen: •...

  • Seite 72: Firmware Aktualisieren

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Firmware aktualisieren 60477 Die Menüseite [Update] bietet die Möglichkeit, die Firmware des IO-Link Masters zu aktualisieren: Voraussetzungen: • Iot-Core-Visualizer ist gestartet. ►...

  • Seite 73: Profinet

    9.3.1 GSD-Datei installieren 56590 ifm stellt für die Abbildung der IO-Link Master der Gerätefamilie AL14 in der Profinet-Projektierungssoftware eine GSD-Datei bereit. Der Anwender kann die GSD-Datei von der ifm-Webseite herunterladen (→ www.ifm.com). Um die IO-Link Master zum Hardware-Katalog der Profinet-Projektierungssoftware hinzuzufügen: ►...

  • Seite 74: Io-Link Master In Projekt Einbinden

    ► AL1403 zu PROFINET-Projekt hinzufügen. ► AL1403 über PROFINET-Netze mit den redundanten Steuerungen verbinden. ► In den Einstellungen des AL1403 prüfen, ob die Verbindungen zu den redunanten Steuerungen aktiv sind. ► In den Eigenschaften der PROFINET-Schnittstelle (Slot [PN_IO]) die Watchdog-Zeit auf 200 ms ändern.

  • Seite 75: Io-Link Master Konfigurieren

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.3.3 IO-Link Master konfigurieren Inhalt IO-Link Master: Betriebsart einstellen ....................76 IO-Link Master: Modul-Parameter einstellen ..................77 56589 Zugriff auf die Konfiguration des IO-Link Masters über folgende Slots: Slot Beschreibung Profil des IO-Link Masters...

  • Seite 76: Io-Link Master: Betriebsart Einstellen

    * ... Werkseinstellung Um das Profil des IO-Link Masters einzustellen: > Gerätekatalog ist geöffnet. ► Im Projekt: Doppelklick auf AL1403 > Fenster [Device overview] des AL1403 erscheint. ► Im Gerätekatalog: Aus Ordner [Module] per Drag&Drop das gewünschte Modul auf Slot [1] ziehen.

  • Seite 77: Io-Link Master: Modul-Parameter Einstellen

    (→ S. 76)). > Gerätekatalog ist geöffnet. ► Im Projekt: Doppelklick auf AL1403 > Fenster [Device overview] zeigt Slot-Konfiguration des AL1403. ► Slot [1 IOLM proxy] wählen. > Fenster [Properties] > [General] zeigt Eigenschaften des IO-Link Masters. ► Menü [Module parameters] wählen.

  • Seite 78: Io-Link Ports Konfigurieren

    IO-Link Output + PQI IO-Link Input + Output + PQI X ... Parameter verfügbar Um die Prozessdaten eines Ports zu konfigurieren: Voraussetzungen: > Profil des IO-Link Masters ist eingestellt. > Gerätekatalog ist geöffnet. > Ansicht [Device overview] des AL1403 ist aktiviert.

  • Seite 79: Io-Link Ports: Parameter Einstellen

    ► Parameter wie gewünscht einstellen. ► Projekt speichern. > Hinweis: Pull/Plug-Alarme unterdrücken 59447 Der AL1403 unterstützt die Deaktivierung der Pull/Plug-Alarme. Ist der Parameter deaktiviert, erzeugt das Ziehen eines IO-Link Devices folgende Reaktionen: > TIA-Portal: Pull-Alarm an Sublot des Ports wird nicht angezeigt. >...

  • Seite 80: Io-Link Devices Konfigurieren

    > 9.3.5 IO-Link Devices konfigurieren 56672 Der AL1403 unterstützt die Konfiguration der angeschlossenen IO-Link Devices über die Profinet-Applikation. Die einstellbaren Parameter sind abhängig vom genutzten IO-Link Device. Einstellbare Parameter der IO-Link Devcies: → IO Device Description (IODD) des IO-Link Devices Folgende Optionen sind verfügbar:...

  • Seite 81: Prozessdaten Lesen Und Schreiben

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.3.6 Prozessdaten lesen und schreiben 56531 Bei der Konfiguration des IO-Link Masters und der Ports werden für alle Prozessdaten automatisch IEC-Adressbereiche reserviert. Je nach gewähltem IO-Link Master-Profil werden die digitalen Prozessdaten der Ports (Betriebsarten: "Digital Input", "Digital Output") auf verschiedene Adressbereiche gemappt: •...

  • Seite 82: Data Storage Sichern Und Wiederherstellen

    IO-Link Device ist mit dem Port verbunden. Um den Data-Storage-Bereich eines des Geräts zu sichern. ► Speichern des Data Storage mit FB RDREC Um den kompletten Datastorage-Bereich des AL1403 wiederherzustellen. ► Wiederherstellen des Datastorage mit FB WRREC > Hinweis: FB "RDREC"...
  • Seite 83 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Hinweis: FB "WRREC" 59450 ► Das gelesene Data-Storage-Abbild nicht ändern! Der FB "WRREC" erkennt eine Manipulation und verweigert den Schreibvorgang. ► Nach der erfolgreichen Ausführung des FB (xDone = TRUE), den Eingang REQ zurücksetzen.

  • Seite 84: Suspend / Resume Nutzen

    9.3.8 Suspend / Resume nutzen 59022 Der AL1403 unterstützt die Suspend & Resume-Funktion für den automatischen Werkzeugwechsel. Während der Ausführung der Suspend-Funktion werden alle Diagnosemeldungen der betroffenen IO-Link Ports und angeschlossenen IO-Link Devices an die SPS unterdrückt. Um die Suspend & Resume-Funktion nutzen zu können, ist eine Änderung des OB "IOL_CALL"...
  • Seite 85 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Hinweis: Resume mit FB "IOL_CALL" 59452 Parameter des FB "IO_CALL" für Resume-Funktion: Parameter Beschreibung Mögliche Wert IOL_ID Hardware-ID IO-Link Master Proxy Zugangspunkt für Funktion 0xB400 IO-Link Call-Protokoll...

  • Seite 86: Diagnoseinformationen Und Alarme Erfassen

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.3.9 Diagnoseinformationen und Alarme erfassen 59445 Alle auftretenden IO-Link Events des IO-Link Master, der Ports und der IO-Link Devices werden auf PROFINET Diagnoseinformationen (Extended Channel Diagnostic) abgebildet.
  • Seite 87 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > IO-Link Master Events lesen 59671 Verfügbare Event-Codes:...
  • Seite 88 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K AINFO Fehlertyp: Auslöser Diagnosemeldung ▪ Channel Number: 0x8000 Überspannung US (Warnung): "US error message" ▪ Channel Error Type: 0x0x9502 Versorgungsspannung US > 31 V ▪...
  • Seite 89 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K IO-Link Device Events lesen 59446 AINFO Fehlertyp Diagnosemeldung / Fehler ▪ Channel Number: 0x1 ... 0x8 IO-Link Event (IOLD Event) abhängig von IO-Link Device ▪...

  • Seite 90: I&M-Datensätze Lesen

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 9.3.10 I&M-Datensätze lesen 22404 I&M0 stellen dem Anwender gerätespezifische Basisinformationen zur Verfügung. Dadurch können das Gerät mit seinen Hardware- und Software-Komponenten sowie der Hersteller eindeutig identifiziert werden.

  • Seite 91: Betrieb

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Betrieb Inhalt Web-based Management nutzen ......................91 22368 > 10.1 Web-based Management nutzen 56524 Das Gerät verfügt über einen integrierten Web-Server. Der Web-Server generiert eine Webseite mit folgenden Daten: •...

  • Seite 92: Wartung, Instandsetzung Und Entsorgung

    IO-Link Master speichert die Parameterwerte des angeschlossenen IO-Link Devices im Datenspeicher. IO-Link Device tauschen ► Altes IO-Link Device vom IO-Link Master trennen. ► Neues IO-Link Device mit dem gleichen IO-Link-Port des AL1403 verbinden. > IO-Link Master überträgt Parameterwerte aus dem Datenspeicher auf das neue IO-Link Device.

  • Seite 93: Werkseinstellungen

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Werkseinstellungen 23489 In den Werkseinstellungen besitzt das Gerät folgende Parametereinstellungen: Parameter Werkseinstellung [IP address] 0.0.0.0 [Subnet mask] 0.0.0.0 [IP gateway address] 0.0.0.0 [Host name] leer Datenspeicher (Data Storage)

  • Seite 94: Zubehör

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Zubehör 17853 Zubehörliste des AL1403: → www.ifm.com > Produktseite > Zubehör...

  • Seite 95: Anhang

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Anhang Inhalt Technische Daten ........................... 96 Profinet ..............................105 ifm-IoT-Core ............................121 7156...

  • Seite 96: Technische Daten

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.1 Technische Daten Inhalt Einsatzbereich ............................96 Elektrische Daten ........................... 96 Ein-/Ausgänge ............................101 Eingänge...............................101 Ausgänge .............................101 Schnittstellen ............................101 Umgebungsbedingungen ........................102 Zulassungen / Prüfungen ........................102 Mechanische Daten ..........................103 Elektrischer Anschluss .........................104 9011...
  • Seite 97 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Derating-Verhalten 57550 Die Derating-Messungen wurden bei folgenden Bedingungen durchgeführt: • Versorgungsspannung US / UA: 24 V DC > Derating ohne Daisy Chain 59774 an Port X1...X4 an Port X1...X8...
  • Seite 98 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Derating mit Daisy Chain 59773 Port X1…X8: an Port X1...X4 an Port X1...X4...
  • Seite 99 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Port XD2: US-daisy-chain UA-daisy-chain Beispiel: (X1…X4) (X1…X8) Temperatur (XD2) (XD2) UA-daisy-chain US-daisy-chain 30°C 3,6 A 12 A...
  • Seite 100 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Für UL-Anwendungen: Port XD2: US-daisy-chain UA-daisy-chain Beispiel: Temperatur (X1...X4) (X1...X8) (XD2) (XD2) UA-daisy-chain US-daisy-chain 30°C 3,6 A...

  • Seite 101: Ein-/Ausgänge

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.1.3 Ein-/Ausgänge 12109 Ein-/Ausgänge Gesamtzahl der Ein- und Ausgänge 12; (konfigurierbar) Anzahl der Ein- un Ausgänge Anzahl der digitalen Eingänge: 4; Anzahl der Ausgänge: 8 >...

  • Seite 102: Schnittstellen

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.1.6 Schnittstellen 57388 Schnittstellen Kommunikationsschnittstelle Ethernet; IO-Link Ethernet Übertragungsstandard 10Base-T; 100Base-TX Übertragungsrate [MBit/s] 10; 100 Protokoll PROFINET IO ▪ Werkseinstellungen IP-Adresse: 0.0.0.0 ▪...

  • Seite 103: Mechanische Daten

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K 14.1.9 Mechanische Daten 22825 Mechanische Daten Gewicht [g] 434,8 Werkstoffe Gehäuse: PA grau; Buchse: 1.4404 (Edelstahl / 316L)

  • Seite 104: 14.1.10 Elektrischer Anschluss

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.1.10 Elektrischer Anschluss 15701 Spannungsversorgung IN XD1 Steckverbindung M12 (L-codiert) Anschlussbelegung + 24 V DC (US) GND (UA) GND (US) +24 V DC (UA) Spannungsversorgung OUT XD2 Steckverbindung M12 (L-codiert)

  • Seite 105: Profinet

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K 14.2 Profinet Inhalt Gerätestruktur ............................105 Parameterdaten ............................106 Zyklische Daten ............................112 Azyklische Daten ..........................119 22433 > 14.2.1 Gerätestruktur 56504 Slot Subslot Label Beschreibung 0x8000 Parameter PROFINET-IO 0x8001...

  • Seite 106: Parameterdaten

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.2.2 Parameterdaten Inhalt IOLM-Proxy-Module ..........................106 Parameter der IOLM-Proxy-Module .....................107 IOLD-Proxy-Module ..........................108 Parameter der IOLD-Proxy-Module ......................110 56526 > IOLM-Proxy-Module 56550 Module IO-Link Master Proxy Beschreibung 8 Ports IO-Link Master Proxy 8P...

  • Seite 107: Parameter Der Iolm-Proxy-Module

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Parameter der IOLM-Proxy-Module 56544 Parameter Beschreibung Mögliche Werte [Enable Port Diagnosedaten des Ports aktivieren / Disabled deaktiviert Diagnosis] deaktivieren Enabled aktiviert [Port Configuration Konfiguration der IO-Link Ports per Disabled...
  • Seite 108 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > IOLD-Proxy-Module Inhalt Port-Module: I/O Mode .........................108 Port-Module: Mix Mode ........................109 56565 > Port-Module: I/O Mode 56541 Module Port Mode Prozessdaten IO-Link 1 I / 1 O Byte + PQI IO-Link 1 Byte Eingangsdaten und 1 Byte Ausgangsdaten und PQI IO-Link 1 I / 15 O Byte + PQI...
  • Seite 109 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Port-Module: Mix Mode 56534 Module Port Mode Prozessdaten IO-Link 1 I / 1 O Byte + PQI IO-Link 1 Byte Eingangsdaten und 1 Byte Ausgangsdaten und PQI IO-Link 1 I / 15 O Byte + PQI IO-Link 1 Byte Eingangsdaten und 15 Bytes Ausgangsdaten und PQI...

  • Seite 110: Parameter Der Iold-Proxy-Module

    DO Pin4 Digitaler Ausgang ▪ [Validation / Data Unterstützter IO-Link-Standard und no Device check keine Überprüfung der Vendor ID und Storage] Verhalten des AL1403 bei Anschluss and clear* Device ID neuer IO-Link Devices an dem ▪ keine Datenspeicherung IO-Link-Port ▪...
  • Seite 111 64 Millisekunden 128.0 ms 128 Millisekunden [Vendor ID] ID des Herstellers, der validiert werden 0* ... 65535 ID des Herstellers des IO-Link Device (ifm soll electronic: 310) [Device ID] ID des IO-Link Device, das validiert 0* ... 16777215 ID des IO-Link Device...

  • Seite 112: Zyklische Daten

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.2.3 Zyklische Daten Inhalt IOLM Proxy: I/O Mode ..........................112 IOLM Proxy: Mix Mode .........................113 IOLM Proxy: Mix Mode mit Energy Monitoring ..................114 IOLD Proxy: IO-Link n I / m O + PQI ....................116 IOLD Proxy: Digital Output ........................118 IOLD Proxy: Digital Input ........................118...

  • Seite 113: Inhalt

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > IOLM Proxy: Mix Mode 56571 Eingangsdaten: 1 Byte Byte Inhalt (Offset) Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0...

  • Seite 114: Iolm Proxy: Mix Mode Mit Energy Monitoring

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > IOLM Proxy: Mix Mode mit Energy Monitoring SYS_OBJECTID> Eingangsdaten: 36 Bytes Byte Inhalt (Offset) Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1...
  • Seite 115 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Byte Inhalt (Offset) Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 n+31 Port X6: Sensor Current [mA] (LSB) n+32 Port X7: Sensor Current [mA] (MSB) n+33...

  • Seite 116: Iold Proxy: Io-Link N I / M O + Pqi

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > IOLD Proxy: IO-Link n I / m O + PQI 56556 Eingangsdaten: Byte Inhalt IO-Link Eingangsdaten (n Bytes) Port Qualifier Information (→ Mapping: Port Qualifier Information (PQI) (→...
  • Seite 117 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Mapping: Port Qualifier Information (PQI) 56557 DevErr DevCom PortActive SubstDev NewPar res. res. Legende: ▪ [NewPar] 1 Bit keine Aktualisierung der IO-Link Device-Parameter erkannt Aktualisierung der IO-Link Device-Parameter erkannt;...

  • Seite 118: Iold Proxy: Digital Output

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > IOLD Proxy: Digital Output 56632 Byte Inhalt Digital Output ▪ [Digital Output] Digitaler Ausgang (Pin 4) 0x00 0x01...0xFF > IOLD Proxy: Digital Input 56631 Byte Inhalt...

  • Seite 119: Azyklische Daten

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.2.4 Azyklische Daten Inhalt I&M-Datensätze ............................119 22427 > I&M-Datensätze 22778 Der AL1403 unterstützt die folgenden I&M-Datensätze (I&M = Identification & Maintenance): > I&M0 (Slot 0) 22779 Variable Beschreibung Zugriff Größe Vendor ID IO-Link-ID des Herstellers OrderID Bestellnummer des Geräts (ASCII)
  • Seite 120 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > I&M3 (Slot 0) 22781 Variable Beschreibung Zugriff Größe Descriptor Beschreibung des Geräts (ASCII) r/w ... lesen und schreiben > I&M0 (Slot 1) 22782 Variable Beschreibung...

  • Seite 121: Ifm-Iot-Core

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.3 ifm-IoT-Core Inhalt Übersicht: IoT-Profile ..........................122 Übersicht: IoT-Typen ..........................128 Übersicht: IoT-Dienste ..........................129 8988...

  • Seite 122: Übersicht: Iot-Profile

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.3.1 Übersicht: IoT-Profile Inhalt Profil: blob .............................122 Profil: deviceinfo ...........................123 Profil: devicetag ............................123 Profil: iolinkdevice_full ..........................124 Profil: iolinkmaster ..........................124 Profil: network ............................125 Profil: parameter ...........................125 Profil: processdata ..........................125 Profil: service ............................126...

  • Seite 123: Profil: Deviceinfo

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Profil: deviceinfo 17135 Element (identifier) Eigenschaften Pflicht Kommentar ▪ deviceinfo type = structure kennzeichnet Element als Geräteinformation ▪ profile = deviceinfo ../devicename type = data optional...

  • Seite 124: Profil: Iolinkdevice_Full

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Profil: iolinkdevice_full 7376 Element (identifier) Eigenschaften Pflicht Kommentar ▪ iolinkdevice type = structure Struktur eines IO-Link Devices ▪ profile = iolinkdevice_full ../vendorid type = data obligatorisch...

  • Seite 125: Profil: Network

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K Profil: network 11179 Element (identifier) Eigenschaften Pflicht Kommentar ▪ network type = structure kennzeichnet Element als Geräteinformation ▪ profiles = deviceinfo ▪ ../macaddress type = data obligatorisch...

  • Seite 126: Profil: Service

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Profil: service 16575 Element (identifier) Eigenschaften Pflicht Kommentar ▪ service type = service ausführbarer Dienst ▪ profile = service > Profil: software 10999 Element (identifier) Eigenschaften...

  • Seite 127: Profil: Timer

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Profil: timer 10997 Element (identifier) Eigenschaften Pflicht Kommentar ▪ timer type = structure ▪ profile = timer ▪ ../counter type = data obligatorisch ▪...

  • Seite 128: Übersicht: Iot-Typen

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.3.2 Übersicht: IoT-Typen 16547 Der ifm-IoT-Core nutzt folgende Elementtypen: Name Beschreibung structure Element ist ein Strukturelement (wie ein Ordner im Dateisystem)

  • Seite 129: Übersicht: Iot-Dienste

    IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > 14.3.3 Übersicht: IoT-Dienste Inhalt Dienst: factoryreset ..........................129 Dienst: getblobdata ..........................130 Dienst: getdata .............................130 Dienst: getdatamulti ..........................131 Dienst: getelementinfo ..........................131 Dienst: getidentity ..........................132 Dienst: getsubscriberlist ........................133 Dienst: getsubscriptioninfo ........................134 Dienst: gettree ............................135...
  • Seite 130 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: getblobdata 41972 Name: getblobdata Beschreibung: Der Dienst liest ein Binary Large Object (blob). Anwendbar auf: datastorage Anfragedaten (data): Datenfeld Pflichtfeld Datentyp Default Beschreibung...
  • Seite 131 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: getdatamulti 17964 Name: getdatamulti Beschreibung: Der Dienst liest sequentiell die Werte mehrerer Datenpunkte und gibt diese aus. Für jeden Datenpunkt werden der Wert und ein Diagnosecode ausgegeben. Anfragedaten (Feld "data"): Datenfeld Pflichtfeld...
  • Seite 132 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: getidentity 17134 Name: getidentity Beschreibung: Der Dienst liest die komplette Gerätebeschreibung des AL1403 und gibt sie als JSON-Objekt aus. Anwendbar auf: Objekte vom Typ device Anfragedaten (data): keine Rückgabedaten (data):...
  • Seite 133 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: getsubscriberlist 60239 Name: getsubscriberlist Beschreibung: Der Dienst liefert eine Liste mit allen aktiven Abonnements. Anfragedaten (Feld "data"): keine Rückgabedaten (Feld "data"): Array mit jeweils folgenden Daten Datenfeld Pflichtfeld Datentyp...
  • Seite 134 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: getsubscriptioninfo 60244 Name: getsubscriptioninfo Beschreibung: Der Dienst liefert Informationen über ein existierendes Abonnement (subscribe). Für die Abfrage müssen folgende Parameter des existierenden Abonnements genutzt werden: •...
  • Seite 135 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: gettree 60201 Name: gettree Beschreibung: Der Dienst liest die Gerätebeschreibung des IO-Link Masters und gibt sie als JSON-Objekt aus. Die Ausgabe kann auf einen Teilbaum der Gerätebeschreibung begrenzt werden. Anfragedaten (Feld "data"): Datenfeld Pflichtfeld...
  • Seite 136 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: install 35379 Name: install Beschreibung: Der Dienst installiert die in einem Speicherbereich des Geräts gespeicherte Firmware. Anwendbar auf: container Anfragedaten (data): keine Rückgabedaten (data): keine >...
  • Seite 137 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: querytree 60205 Name: querytree Beschreibung: Der Dienst durchsucht einen Gerätebaum nach den Kriterien profile, type und name und gibt eine Liste aus mit den URLs der gefundenen Elemente. Mindestens eines der Suchkriterien muss angegeben werden.
  • Seite 138 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: setblock 12224 Name: setblock Beschreibung: Der Dienst setzt die Werte mehrerer Datenpunkte einer Struktur gleichzeitig. Anfragedaten (Feld "data"): Datenfeld Pflichtfeld Datentyp Beschreibung datatoset...
  • Seite 139 Rückgabedaten (Feld "data"): keine Beispiel: {"code":"request", "cid":4711, "adr":"devicetag/applicationtag/setdata", "data":{ "newvalue":"ifm IO-Link master", "duration":"lifetime"} > Dienst: signal 25406 Name: signal Beschreibung: Der Dienst löst das Blinken der Status-LEDs des AL1403 aus. Anfragedaten (Feld "data"): keine Rückgabedaten (Feld "data"): keine Beispiel: "code":"request", "cid":4711, "adr":"firmware/signal"...
  • Seite 140 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: start_stream_set 36563 Name: start_stream_set Beschreibung: Der Dienst startet die sequenzielle Übertragung mehrerer Datenfragmente. Anwendbar auf: Objekte vom Typ data Anfragedaten (data): Datenfeld Pflichtfeld Datentyp...
  • Seite 141 IO-Link Master mit Profinet-Schnittstelle PerformanceLine 8 Ports IP 65 / IP 66 / IP 67 / IP 69K > Dienst: subscribe 60470 Name: subscribe Beschreibung: Der Dienst abonniert die Werte von Datenpunkten. Die zu abonnierenden Datenpunkte werden als Liste übergeben. Der IoT Core sendet Änderungen an die in callback definierte Datensenke.
