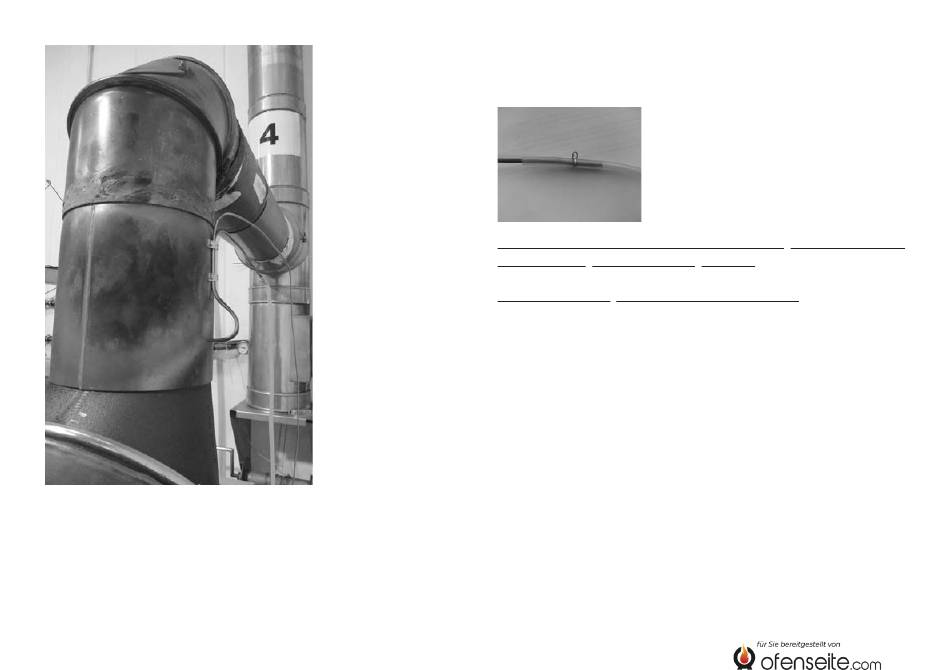

So sollte die Installation von der Seite aussehen.
Biegen Sie das Kupferrohr hinter der letzten Befestigungsschelle so, dass es vom
Rauchgasrohr wegzeigt, siehe Abbildung. Zwischen Silikonschlauch und Rauchgas-
rohr sollten mind. 10 cm Abstand liegen.
Der Silikonschlauch darf zu keiner Zeit mit dem Korpus des Heizeinsatzes
oder dem Rauchgasrohr in Berührung kommen!
Installation A: Steuerung bleibt innerhalb der Ofenummauerung
Dies ist die schnellste Installationsvariante, da die Leitungen i.d.R. nicht verlängert
werden müssen und die Steuerung im gleichen Luftverbund wie die Feuerstätte
montiert ist. Somit muss der Anschluss „RAUM" der S-USI II nicht belegt werden.
Die Steuerung muss aufrecht montiert werden, so dass die Anschlüsse nach unten
zeigen. Eine liegende Montage ist nicht zulässig! Die Steuerung muss im Servicefall
zugänglich sein. Dieses ist bauseits sicherzustellen, z.B. durch ein Frischluftgitter.
DE 21
Jetzt auf das Ende des Kupferrohres einen Silikon-
schlauch aufschieben und mit einem Klemmring
sichern.
Tipp: Der Schlauch lässt sich leichter aufschieben
wenn man das Rohr etwas anfeuchtet.
