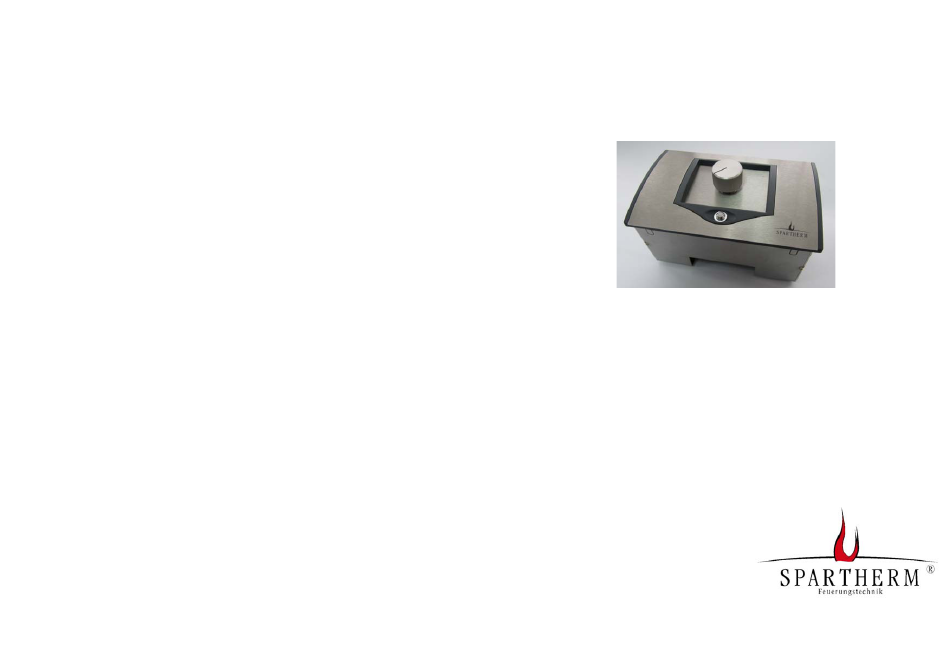

Spartherm S-Kamatik pro II Montage- Und Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
S-Kamatik pro II
Zuggenerator und Steuerung
Montage- und Betriebsanleitung
Hinweis:
Gewährleistungsansprüche entfallen,
soweit die Montage- und
Bedienungsanleitung nicht beachtet wird.
-Technische Änderungen
und Irrtümer vorbehalten-
(Stand 07/2013)
SPARTHERM
Feuerungstechnik GmbH
Maschweg 38
D - 49324 Melle
- S-Kamatik pro II - 2 -
Inhaltsverzeichnis
Verwandte Anleitungen für Spartherm S-Kamatik pro II
Inhaltszusammenfassung für Spartherm S-Kamatik pro II
- Seite 1 Zuggenerator und Steuerung Montage- und Betriebsanleitung Hinweis: Gewährleistungsansprüche entfallen, soweit die Montage- und Bedienungsanleitung nicht beachtet wird. -Technische Änderungen und Irrtümer vorbehalten- (Stand 07/2013) SPARTHERM Feuerungstechnik GmbH Maschweg 38 D - 49324 Melle - S-Kamatik pro II - 2 -...
-
Seite 2: Inhaltsverzeichnis
Vorwort / Qualitätsphilosophie Inhalt Seite Sie haben sich für einen Spartherm Brennzellen - Zubehör entschieden - Vorwort / Qualitätsphilosophie herzlichen Dank für Ihr Vertrauen. In einer Welt des Überflusses und der Massenproduktion verbinden wir Allgemeine Hinweise unseren Namen mit dem Credo unseres Inhabers Herrn Gerhard Manfred ... -
Seite 3: Allgemeine Hinweise
Bei der Montage der Brennzelle sind die Hinweise in der Montageanleitung zu der Brennzelle zu beachten. Bitte beachten: 1. Die S-Kamatik pro II darf nur an einer Feuerstelle installiert werden, an der die Zuführung von natürlicher Frischluft jederzeit gegeben ist. Wir empfehlen den Anschluss der Feuerstätte an eine Verbrennungsluftzu- führung von außen (aus dem Freien) -
Seite 4: Funktionsbeschreibung
Temperatur Temperatur Hinweis: Der Anschluss einer separaten Verbrennungsluftzuführung wird S ensor S ensor empfohlen, ist aber für den Einsatz der S-Kamatik pro II nicht zwingend erforderlich! S teuerung S teuerung Die Kombination mit einer S-Kamatik (Zugbegrenzung) oder die Ansteue- rung über die S-Thermatik pro (Abbrandsteuerung) ist ebenfalls möglich. -
Seite 5: Lieferumfang
Quadratische Grundfläche für Schornsteinkopfaufsatz Steuerungeinheit S-Kamatik pro II für Unterputzmontage Montage- & Betriebsanleitung *Hinweis: Wird ein Kamineinsatz mit einer S-Kamatik pro II im Werk bestellt, wird der Türkontaktschalter werksseitig schon eingebaut und die Gewindebohrung für den Abgastemperaturfühler im Korpus eingebracht. -
Seite 6: Bedienungsanleitung
Ein Drehen nach rechts erhöht die Drehzahl des Zuggenerators und somit den erzeugten Förderdruck im Schornstein. Ein Drehen nach links über den Schaltpunkt hinaus schaltet die Steuerung und den Zuggenerator aus. - S-Kamatik pro II - 11 - - S-Kamatik pro II - 12 -... -
Seite 7: Betriebsarten
Zuggenerator solange eingeschaltet, bis die Feuer- raumtür wieder geschlossen wird Hinweis: Werksseitig ist die Einstellung „Zeitgesteuert“ mit einer Nachlauf- zeit von 15min eingestellt. Einsatzfall: Bei kurzen Schornsteinzügen und generell schwachem Zug. - S-Kamatik pro II - 13 - - S-Kamatik pro II - 14 -... -
Seite 8: Einstellung Der Betriebsart
80°C / 120°C DIP-Schalter auf der Leiterplatte Hinweis: Die Änderungen werden nur beim Wiedereinschalten der DIP 2 = ON Ein / Aus Netzspannung übernommen. 60°C / 100°C - S-Kamatik pro II - 15 - - S-Kamatik pro II - 16 -... -
Seite 9: Zeitgesteuerte Einstellung
3. Schließen Sie das Stromkabel wie im Schaltplan vorgegeben an. 4. Erden Sie den Zuggenerator mit einer separaten Erde (Blitzschutz) DIP 1 = ON 40min *Werkseinstellung - S-Kamatik pro II - 17 - - S-Kamatik pro II - 18 -... -
Seite 10: Montage Der Steuerung
örtlichen Stromlieferanten auszuführen. Hinweis: Bei Arbeiten an elektrischen Anlagen sind diese immer spannungsfrei zu schalten! Schließen Sie die einzelnen Komponenten nach dem unten stehenden Verdrahtungsplan an. - S-Kamatik pro II - 19 - - S-Kamatik pro II - 20 -... -
Seite 11: Sicherungen
Das Anschlusskabel vom Türkontaktschalter ist an die mit S gekennzeich- 3.5 Abgastemperaturfühler neten Klemmen anzuschließen. Die Polung ist hierbei nicht von Bedeutung. Wurde die S-Kamatik pro II zusammen mit einer Spartherm Brennzelle Anschluss Temperaturfühler: bestellt, ist der Montageort für den Abgastemperaturfühler an der Brennzel- Als Abgastemperaturfühler wird ein Thermoelement verwendet. -
Seite 12: Rollen-Türkontaktschalter
3.6 Rollen-Türkontaktschalter Wurde die S-Kamatik pro II zusammen mit einer Spartherm Brennzelle bestellt, ist der Türkontaktschalter schon werkseitig an der Brennzelle vormontiert. Die Anschlussleitung wird seitlich links oder rechts aus der Brennzelle herausgeführt und ist über den 2pol. Steckkontakt mit der Anschlussleitung zur Steuerung zu verbinden. -
Seite 13: Wartung Und Reinigung
6. Verhindern Sie, dass Schnee auf den Generator drückt. 7. Verdecken Sie nicht die Luftschlitze. 8. Montieren Sie keine Hauben oder Abdeckungen auf den Zuggene- rator. - S-Kamatik pro II - 25 - - S-Kamatik pro II - 26 -... -
Seite 14: Allgemeine Garantiebedingungen
Stoßdämpfer, elektronische und elektrische Bauteile, wie Lüfter, 5. Allgemeine Garantiebedingungen Drehzahlregler, Originalersatzteile, sämtliche Zukaufartikel und sicherheitstechnische Einrichtungen. Die Firma Spartherm Feuerungstechnik GmbH gewährt Garantie von 6 5.1. Anwendungsbereich Monaten auf Verschleißteile im Feuerbereich, wie Schamotte, Vermiculite, Feuerroste, Dichtungen und Glaskeramik. -
Seite 15: Mängelbeseitigung / Instandsetzung
übrigen Bedingungen dieses Garantieversprechens durch einen Ofensetzer überprüfen zu lassen. eingehalten sind. Technische Änderungen und Irrtümer vorbehalten. Im Rahmen dieses Garantieversprechens behält sich die Firma Spartherm Feuerungstechnik GmbH vor, entweder den Mangel zu beseitigen oder das Gerät kostenfrei auszutauschen. Die Mängelbeseitigung hat Vorrang. -
Seite 16: Eg Konformitätserklärung
ACHTUNG: Sorgfältig aufbewahren! Bitte bewahren Sie die Anleitung mit einem gültigen und deutlich datierten Kaufbeleg auf und halten die Unterlagen bei etwaigen Servicearbeiten für unsere Monteure bereit. - S-Kamatik pro II - 31 - - S-Kamatik pro II - 32 -...
