Betriebsanleitung Universal-Entferner-Set UE PRO
Stand: 18.06.2018

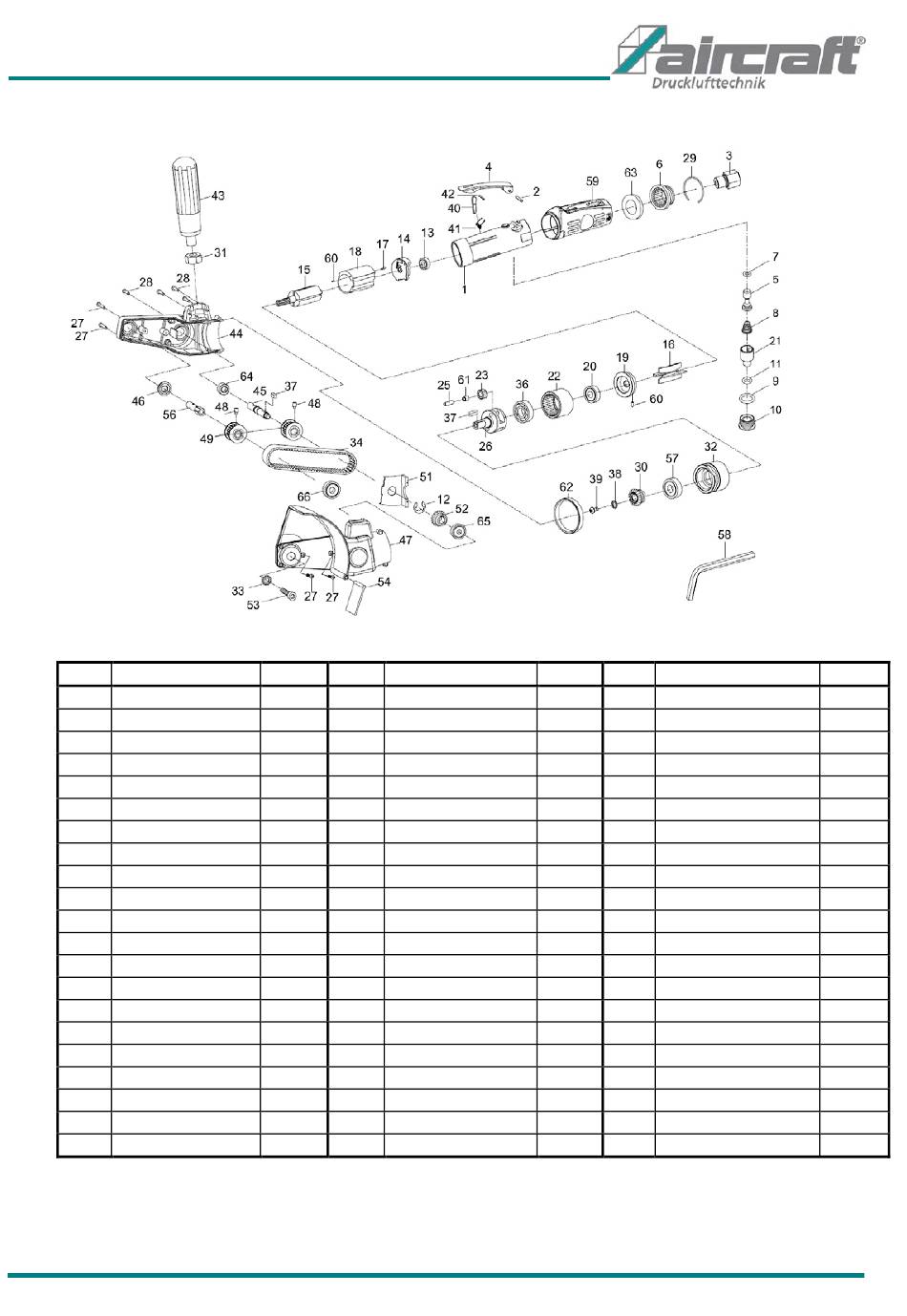

9. Explosionszeichnung Universal-Entferner UE PRO
10. Ersatzteilliste
Pos.
Bezeichnung
01
Motorgehäuse
02
Federstift
03
Luftanschluss
04
Betätigungshebel
05
Ventilkupplung
06
Abluftmuffe
07
O-Ring
08
Feder
09
O-Ring
10
Drosselventil
11
O-Ring
12
Bensingring
13
Kugellager
14
Platte
15
Rotor
16
Lamellen
17
Federstift
18
Zylinder
19
Platte
20
Kugellager
21
Luftregler
Für die Ersatzteilbestellung verwenden Sie bitte folgende Angaben:
-
Bezeichnung des Werkzeugs (Universal-Entferner-Set UE PRO)
-
Artikelnummer des Werkzeugs und Positionsnummer des Ersatzteiles (z.B. 0 - 240 3800 – 01)
-
Bezeichnung des Ersatzteiles (Motorgehäuse)
-
Bestellmenge
© Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten.
Menge
Pos.
Bezeichnung
1
22
Sonnenrad
1
23
Planetenrad
1
25
Stift
1
26
Planetenkäfig
1
27
Schraube
1
28
Schraube
1
29
Sicherungsring
1
30
Kegelrad
1
31
Mutter
1
32
Gehäusekappe
1
33
Sicherungsscheibe
1
34
Zahnriemen
1
36
Kugellager
1
37
Passfeder
1
38
Sicherungsscheibe
4
39
Schraube
1
40
Sicherungshebel
1
41
Feder
1
42
Federstift
2
43
Griff
1
44
Kunststoffgehäuse
Menge
Pos.
Bezeichnung
1
45
Welle
2
46
Kugellager
2
47
Kunststoffgehäuse
1
48
Schraube
4
49
Riemenrad
8
51
Halter
1
52
Kegelrad
1
53
Innensechskantschr.
1
54
Schutz
1
56
Spindel
1
57
Kugellager
1
58
Innensechskantschr.
1
59
Kunststoffgriff
2
60
Federstift
1
61
Buchse
1
62
Ring
1
63
Schalldämpfer
1
64
Kugellager
1
65
Kugellager
1
66
Kugellager
1
Menge
1
1
1
2
2
1
1
1
1
1
1
1
1
2
2
1
1
1
1
1
7
