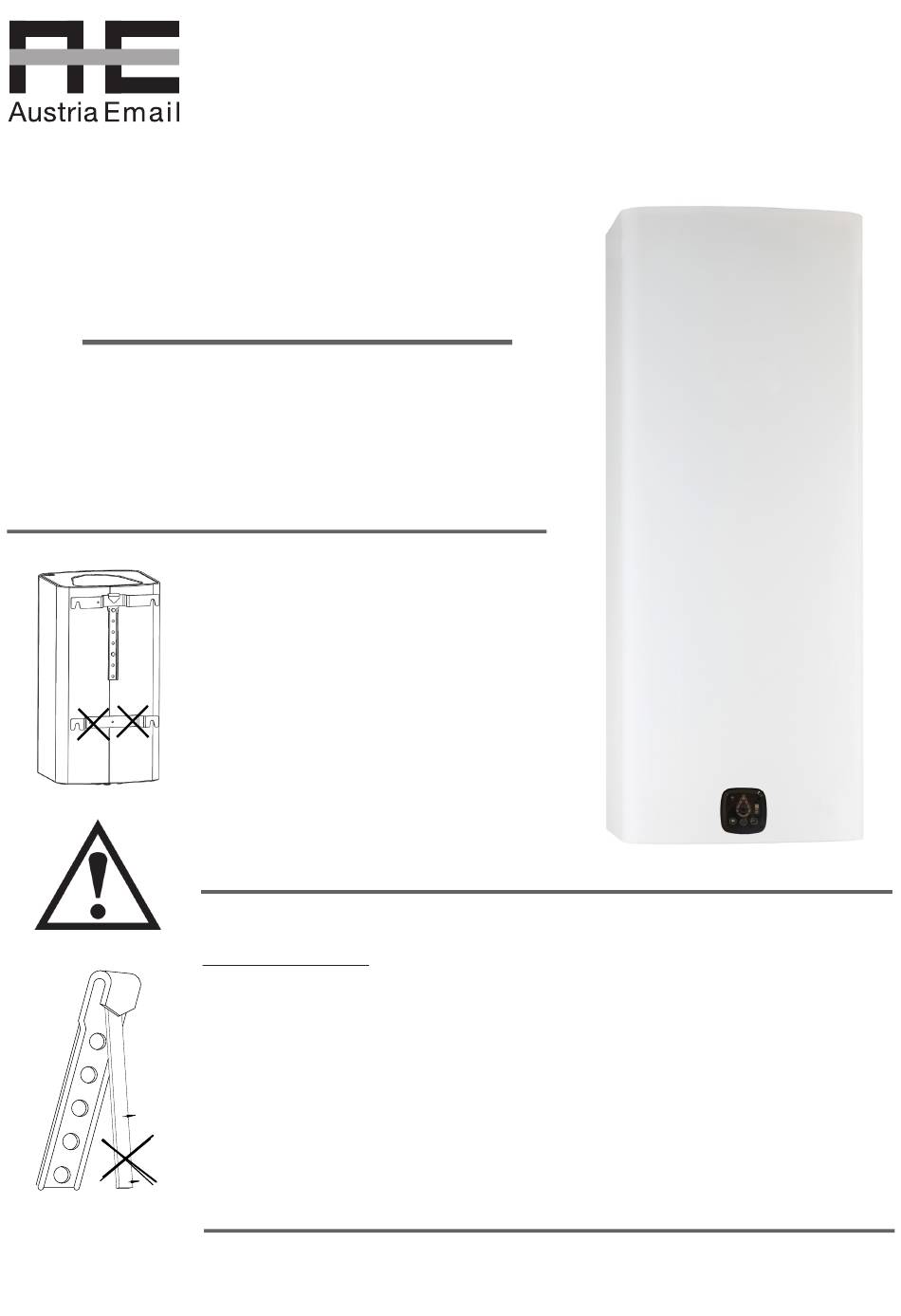

BEDIENUNGS- UND
MONTAGEANLEITUNG
EWH Digital
80l, 100l, 120l, 150l
Druckfester Elektro-Warmwasserbereiter
de - Seite 2
Die untere Mauerlasche hat keine
tragende Funktion.
Das Anheben und/oder Tragen des
Elektrospeichers an der unteren
Mauerlasche ist verboten!
SICHERHEITSTEIL Einhängehaken wegen Bruchmöglichkeit nicht ver-
biegen und mit 2 Originalschrauben M10x16 8.8 mit einem Anzugsmo-
ment 40 bis 50 Nm befestigen.
Druckfehler und technische Änderungen vorbehalten.
Bitte um Weitergabe an den Benutzer!
Id-Nr.: 249336-4 • de
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Austria Email EWH Digital 80l
Inhaltszusammenfassung für Austria Email EWH Digital 80l
- Seite 1 BEDIENUNGS- UND MONTAGEANLEITUNG EWH Digital 80l, 100l, 120l, 150l Druckfester Elektro-Warmwasserbereiter de - Seite 2 Die untere Mauerlasche hat keine tragende Funktion. Das Anheben und/oder Tragen des Elektrospeichers an der unteren Mauerlasche ist verboten! SICHERHEITSTEIL Einhängehaken wegen Bruchmöglichkeit nicht ver- biegen und mit 2 Originalschrauben M10x16 8.8 mit einem Anzugsmo- ment 40 bis 50 Nm befestigen.
- Seite 2 Elektrospeicher EWH Digital 80, 100, 120, 150 Liter Id. Nr.: 249336-4 Sehr geehrter Kunde! Sie haben sich für die Warmwasserbereitung mit einem Elektrospeicher aus unserem Hause entschieden. Wir danken für Ihr Vertrauen! Sie erhalten ein formschönes Gerät, das nach dem letzten Stand der Technik gebaut wurde und den gelten- den Vorschriften entspricht.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ............................4 Funktion ................................6 Warmwasserbedarf ............................6 Energiesparen ..............................6 Bereitschaftsenergieverbrauch ......................... 6 Bedienung ................................ 7 Temperaturniveaus ............................7 Konnektivität..............................7 Berührungssensitive Steuereinheit ......................8 Steuerung aus der Ferne ..........................9 Status der Anzeigen .............................10 Hilfe bei der Fehlerbehebung ........................11 Blinkende Anzeigen ............................ -
Seite 4: Sicherheitshinweise
Elektrospeicher EWH Digital 80, 100, 120, 150 Liter Id. Nr.: 249336-4 SICHERHEITSHINWEISE Allgemein • Dieser Speicher kann von Kindern ab 3 Jahren sowie von Personen mit verringer- ten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfah- rung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüg- lich des sicheren Gebrauchs des Speichers unterwiesen wurden und die daraus resultierenden Gefahren verstehen. -
Seite 5: Wartung
• Nach erfolgter Inbetriebnahme sind der Speicher und sämtliche Anschlüsse auf Dichtheit zu prüfen. Elektrischer Anschluss • Der Speicher darf nur durch qualifiziertes Fachpersonal an festverlegte Leitun- gen unter Beachtung der facheinschlägigen Normen und Gesetze angeschlos- sen werden. • Vor den Stromkreis ist ein Fehlerstromschutzschalter mit Auslösestrom I ≤30mA ∆N zu schalten. -
Seite 6: Funktion
Elektrospeicher EWH Digital 80, 100, 120, 150 Liter Id. Nr.: 249336-4 FUNKTION Das im emaillierten Innenkessel gespeicherte Brauchwasser wird durch den elektrischen Heizeinsatz erwärmt. Der Benutzer kann die gewünschte Temperatur am Einstellknebel vorwählen. Die Heizung wird während der vom zuständigen EVU bestimmten Aufheizzeiten durch den Temperaturregler selbständig ein- und nach Erreichen der gewünschten Speicherwassertemperatur wieder abgeschaltet. -
Seite 7: Bedienung
Nenninhalt in Liter Bereitschaftsenergieverbrauch kWh/24h 0,95 1,08 1,23 1,45 BEDIENUNG Die für den Betrieb des Elektrospeichers notwendigen Bedienungseinrichtungen sind an der Vorderseite des Ge- rätes zusammengefasst. Dieser Speicher kann von Kindern ab 3 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt wer- den oder bezüglich des sicheren Gebrauchs des Speichers unterwiesen wurden und die daraus resultierenden Gefahren verstehen. -
Seite 8: Berührungssensitive Steuereinheit
Elektrospeicher EWH Digital 80, 100, 120, 150 Liter Id. Nr.: 249336-4 BERÜHRUNGSSENSITIVE STEUEREINHEIT WIFI-VERBINDUNG VERFÜGBARE MENGE Steuern Sie Ihren AN HEISSEM WASSER Warmwasserbereiter aus der Blinkt im Aufwärmzustand Ferne. Leuchtet Warmwasser verfügbar ABWESENHEITSMODUS Bei längerer Abwesenheit können Sie mit dem ECO+ MODUS ABWESENHEITS-Modus Geld Der Warmwasserbereiter... -
Seite 9: Manueller Modus
MANUELLER MODUS Die Verwendung des MANUELLEN Modus wird für einen unregelmäßigeren Warmwasserverbrauch oder einen hohen Bedarf an einem bestimmten Zeitpunkt empfohlen. Zum Beispiel, wenn Sie Freunde über das Wochenen- de zu Besuch haben. • Stellen Sie die gewünschte Menge an heißem Wasser ein. ABWESENHEITSMODUS Bei längerer Abwesenheit können Sie mit dem ABWESENHEITS-Modus Geld sparen und gleichzeitig die Unver- sehrtheit des Boilers gewährleisten. -
Seite 10: Status Der Anzeigen
Elektrospeicher EWH Digital 80, 100, 120, 150 Liter Id. Nr.: 249336-4 STATUS DER ANZEIGEN Anzeigen Status der Anzeige Bedeutung Abwesenheitsmodus aktiviert: Halten Sie den Warm- wasserbereiter frostfrei (7°C). Manueller Modus ausgewählt: Um die Menge des Warmwassers einzustellen, drü- cken Sie auf die Taste, bis die gewünschte Stufe auf dem Wassertropfen angezeigt wird (5 Stufen verfüg- bar). -
Seite 11: Hilfe Bei Der Fehlerbehebung
HILFE BEI DER FEHLERBEHEBUNG BLINKENDE ANZEIGEN Status der Anzeige Bedeutung Hinweis / Fehlerbehebung Fehler Temperaturfühler Lassen Sie den Temperaturfühler durch einen Fachmann austau- schen. Fehler Temperaturfühler Kommunikationsfehler zwischen den Lassen Sie die Leistungsplatine elektronischen Bauteilen (Display und Leis- durch einen Fachmann austau- tungsplatine) schen. -
Seite 12: Kein Heißes Wasser
Elektrospeicher EWH Digital 80, 100, 120, 150 Liter Id. Nr.: 249336-4 Fehler im Betrieb Überprüfen Sie die Stromversor- Wenn kein Strom vorhanden ist, wenden Sie des Warmwasserbe- gung des Warmwasserbereiters sich an einen Elektroinstallateur. reiters an der Leistungsplatine mit ei- nem Messgerät (Mutlimeter), ob 230 Volt vorhanden sind. -
Seite 13: Mangel An Heißem Wasser
MANGEL AN HEISSEM WASSER Mögliche Ursache Zu ergreifende Maßnahme Lösung Fehler des Temperaturfühlers Überprüfung elektrischer Wider- Wenn der elektrische Wider- stand [Ω] des Temperaturfühlers stand [Ω] (siehe Diagramm) nicht mit Hilfe eines Messgeräts (Multi- stimmt, lassen Sie den Fühler meter). durch einen Installateur austau- schen. -
Seite 14: Zu Heißes Wasser
Elektrospeicher EWH Digital 80, 100, 120, 150 Liter Id. Nr.: 249336-4 ZU HEISSES WASSER Mögliche Ursache Zu ergreifende Maßnahme Lösung Fehler des Temperaturfühlers Kontrolle der Messung der Was- Wenn die Temperatur > 70°C ist, sertemperatur an der nächstgele- wenden Sie sich an einen Instal- genen Entnahmestelle. -
Seite 15: Montage- Und Sicherheitshinweise
MONTAGE- UND SICHERHEITSHINWEISE a) Wichtiger Montagehinweis! Sicherheitsteil Einhängehaken wegen Bruchmöglichkeit nicht verbiegen. Bei Nichtbeachtung Verletzungsgefahr durch herabfallendes Gerät! b) Zum Einhängen des oberen Befestigungshakens ist jedem Gerät eine Mauerschiene beigepackt, die mittels zweier Schrauben an der Wand befestigt wird und die tragen- de Funktion übernimmt. -
Seite 16: Maßskizze
Elektrospeicher EWH Digital 80, 100, 120, 150 Liter Id. Nr.: 249336-4 MASSSKIZZE Abmessungen in mm Nenninhalt B verstellbar Gewicht in Liter Bauform von - bis in kg Hängespeicher 400-550 Hängespeicher 400-550 Hängespeicher 1029 550-850 Hängespeicher 1229 750-1000 BRAUCHWASSERSEITIGER ANSCHLUSS (DRUCKFEST) Bei Verwendung von ungeeigneten oder nicht funktionsfähigen Speicheranschlussarmaturen sowie Überschrei- tung des angegebenen Betriebsdruckes wird jede Garantie für unsere Warmwasserbereiter abgelehnt. - Seite 17 Speicher Grundsätzlich ist folgendes zu beachten: Um eine einwandfreie Funktion der Anschlussarmatur zu gewährleisten, darf diese nur in frostgeschützten Räu- men montiert werden. Der Ablauf des Sicherheitsventils muss offen und beobachtbar sein bzw. die Ablaufleitung vom Tropfenfänger (Dehnwassertrichter) darf nicht ins Freie führen, damit weder Frost noch Verstopfung durch Schmutz und dergleichen eine Störung verursachen können.
-
Seite 18: Elektrischer Anschluss
Elektrospeicher EWH Digital 80, 100, 120, 150 Liter Id. Nr.: 249336-4 Die Bedienung des Speichers erfolgt durch das Warmwasserventil der Gebrauchsarmatur (Mischbatterie). Der Speicher steht daher dauernd unter Leitungsdruck. Um den Innenkessel bei der Aufheizung vor Überdruck zu schützen, wird das auftretende Dehnwasser durch das Sicherheitsventil abgeleitet. Um Überdruckschäden am Warmwasserbereiter zu vermeiden, ist es unbedingt notwendig, verkalkte Sicherheitsventile zu erneuern. -
Seite 19: Erste Inbetriebnahme / Wiederinbetriebnahme
ERSTE INBETRIEBNAHME / WIEDERINBETRIEBNAHME Vor der elektrischen Einschaltung muss der Speicher mit Wasser gefüllt sein. Während des Aufheizvorganges muss das im Innenkessel entstehende Dehnwasser bei druckfestem Anschluss aus dem Sicherheitsventil tropfen. Achtung: Der erste Aufheizvorgang ist von einem konzessionierten Fachmann durchzuführen und zu überwa- chen. -
Seite 20: Spezielle Wartungsbedingungen
Elektrospeicher EWH Digital 80, 100, 120, 150 Liter Id. Nr.: 249336-4 c) Um einen ordnungsgemäßen Korrosionsschutz im Speicher zu gewährleisten sowie zur berechtigten Inan- spruchnahme der seitens des Herstellers gewährten Garantie bedarf die eingebaute Magnesiumschutzanode (Opferanode) einer Überprüfung bzw. Erneuerung durch den Fachmann in einem Abstand von maximal 2 Be- triebsjahren (lt. -
Seite 21: Produktdaten Erp
Besondere Vorkehrungen siehe Handbuch Bemerkungen EG-KONFORMITÄTSERKLÄRUNG Der Hersteller Austria Email AG / Austriastraße 6 / 8720 Knittelfeld / Austria erklärt hiermit, dass die beiliegend beschriebenen Warmwasserspeicher / Warmwasserbereiter die Bestimmun- gen der folgenden einschlägigen Harmonisierungsrechtsvorschriften der Gemeinschaft erfüllen: • Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates vom 21. Oktober 2009 zur Schaffung eines Rahmes für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchs-... -
Seite 22: Garantie, Gewährleistung Und Produkthaftung
Elektrospeicher EWH Digital 80, 100, 120, 150 Liter Id. Nr.: 249336-4 GARANTIE, GEWÄHRLEISTUNG UND PRODUKTHAFTUNG Die Gewährleistung erfolgt gemäß den gesetzlichen Bestimmungen der Republik Österreich sowie der EU. 1. Voraussetzung für die Erbringung von Garantieleistungen durch den Produzenten (im folgenden Prod. genannt) ist die Vor- lage der bezahlten Rechnung für den Ankauf des Gerätes, für welches die Garantieleistung in Anspruch genommen wird, wobei die Identität des Gerätes hinsichtlich Type und Fabrikationsnummer aus der Rechnung hervorgehen muss und vom Anspruchswerber vorzuweisen ist. - Seite 23 7. Bei Fremdeingriffen ohne unseren ausdrücklichen Auftrag, auch wenn diese durch einen konzessionierten Installateur erfol- gen, erlischt jeder Gewährleistungsanspruch. Die Übernahme der Kosten für durch Dritte durchgeführte Reparaturen setzt voraus, dass der Prod. zur Mängelbehebung aufgefordert wurde und ihrer Verpflichtung zu Austausch oder Reparatur nicht oder nicht in angemessener Frist nachgekommen ist.
- Seite 24 Austriastraße 6 A-8720 Knittelfeld Telefon: (03512) 700-0 Fax: (03512) 700-239 Internet: www.austria-email.at E-Mail: office@austria-email.at Austria Email in Ihrer Nähe? Für Adressen und Telefonnummern unserer Niederlassungen besuchen Sie unsere Homepage www.austria-email.at Druckfehler und Änderungen aller Art vorbehalten. Nachdruck verboten. Id. Nr. 249336-4...
