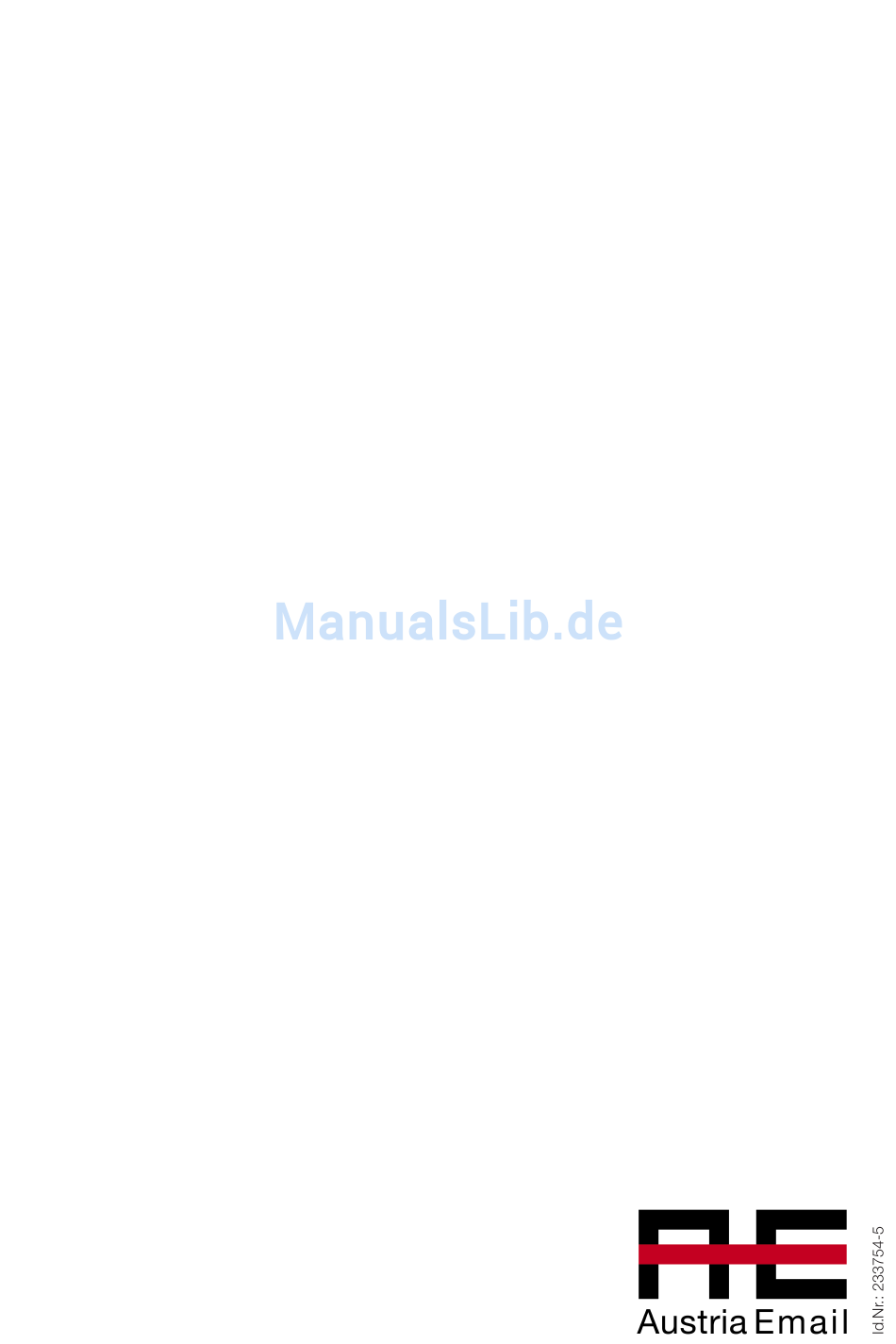

Bedienungs- und Montageanleitung
Druckfeste Großspeicher der Typenreihe
Mehrzweck-Standspeicher
VT-N 800-FFM, VT-N 1000-FFM
VT-S 800-FFM, VT-S 1000-FFM
Hochleistungs-Register-Standspeicher
VT-N 800-FRM, VT-N 1000-FRM
VT-S 800-FRM, VT-S 1000-FRM
Mehrzweck-Register-Standspeicher
VT-N 800-FRMR, VT-N 1000-FRMR
VT-S 800-FRMR, VT-S 1000-FRMR
Bitte um Weitergabe an den Benutzer!
Technik
zum
Wohlfühlen
* Druckfehler und technische Änderungen vorbehalten!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Austria Email VT-N 800-FFM
Inhaltszusammenfassung für Austria Email VT-N 800-FFM
- Seite 1 Bedienungs- und Montageanleitung Druckfeste Großspeicher der Typenreihe Mehrzweck-Standspeicher VT-N 800-FFM, VT-N 1000-FFM VT-S 800-FFM, VT-S 1000-FFM Hochleistungs-Register-Standspeicher VT-N 800-FRM, VT-N 1000-FRM VT-S 800-FRM, VT-S 1000-FRM Mehrzweck-Register-Standspeicher VT-N 800-FRMR, VT-N 1000-FRMR VT-S 800-FRMR, VT-S 1000-FRMR Bitte um Weitergabe an den Benutzer! Technik Wohlfühlen...
- Seite 2 Sehr geehrter Kunde! Sie haben sich für die Warmwasserbereitung mit einem Standspeicher aus unserem Hause entschie- den. Wir danken für Ihr Vertrauen. Sie erhalten ein formschönes Gerät, das nach dem letzten Stand der Technik gebaut wurde und den geltenden Vorschriften entspricht. Die durch kontinuierliche Forschung hochentwickelte Emaillierung sowie eine ständige Qualitätskontrolle während der Produktion, geben unseren Warmwasserspei- chern technische Eigenschaften, die Sie immer schätzen werden.
-
Seite 3: Inhaltsverzeichnis
8.2 Typenreihe VT-N FRM und FRMR ................. 7 8.3 Typenreihe VT-S FRM und FRMR .................. 8 9. Maßskizze ..........................9 9.1 Mehzweck-Standspeicher VT-N 800-FFM, VT-N 1000-FFM VT-S 800-FFM, VT-S 1000-FFM ................... 9 9.2 Hochleistungs-Register-Standspeicher VT-N 800-FRM, VT-N 1000-FRM VT-S 800-FRM, VT-S 1000-FRM.................. 10 9.3 Mehrzweck-Register-Standspeicher... -
Seite 4: Warmwasserbedarf
1. Warmwasserbedarf Der Warmwasserverbrauch im Haushalt ist abhängig von der Anzahl der Personen, der sanitären Ausstat- tung der Wohnung oder des Hauses, der Isolierung, der Rohrleitungen und den individuellen Gewohnhei- ten des Verbrauchers. Die folgende Tabelle gibt einige Richtwerte über Verbrauchszahlen. Warmwasserbedarf in Liter Erforderliche Speicherwas- sermenge in Liter bei 37 °C... -
Seite 5: Brauchwasserseitiger Anschluss
4. Brauchwasserseitiger Anschluss Druckfester Anschluss Bei Verwendung von ungeeigneten oder nicht funktionsfähigen Speicheranschlussarmaturen sowie Über- schreitung des angegebenen Betriebsdruckes wird jede Garantie für unsere Warmwasserbereiter abge- lehnt. Alle Warmwasserbereiter der Typenreihe VT-N tragen am Leistungsschild die Bezeichnung „6 bar“, jene der Typenreihe VT-S „10 bar“. -
Seite 6: Zirkulationsanschluss Und Einschraubheizkörper
Durchführung: Betreiber, Installationsunternehmen Zeitabstand: alle 6 Monate Wartung und Instandsetzung: Tritt beim Aufheizen des Wasserwärmers kein Wasser aus oder liegt eine dauernde Undichtheit des Sicherheitsventils vor, so ist durch mehrmaliges Betätigen der Anlüftvorrichtung das Lösen des Ventils oder die Ausspülung eines etwaigen Fremdkörpers (z.B. Kalkpartikel) auf dem Dichtungsteil zu versu- chen. -
Seite 7: Korrosionsschutz
Die Nichtbeachtung dieser Vorschrift stellt im Schadensfall einen unsachgemäßen Gebrauch und somit Ausschluss der Garantiebedingungen dar. Zubehörteile zu diesen Mehrzweck-Standspeichern wie Elektro-Einbauheizung Serie R und Serie P Elektro-Einschraubheizkörper Serie SH Einbau-Rippenrohr-Wärmetauscher Serie RWT sind nach obiger Anforderung gebaut und können ohne zusätzliche Maßnahmen - unter Beachtung der entsprechenden Montageanleitungen - eingebaut werden. -
Seite 8: Typenreihe Vt-S Frm Und Frmr
Eine wartungsfreie Fremdstromanode (Zubehör) kann bei der 3/4˝-Muffe mit einer Reduzierverschrau- bung vorne in ca. halber Kesselhöhe wie folgt eingebaut werden. Einbau einer Fremdstromanode 1 Elektronischer Impulsgenerator 7 Kabelverbinder für Anodenschaltung 2 Netzanschlusskabel 8 Anode 3 Anoden-Anschlusskabel 9 Betriebsanzeige LED 4 Anodenträgerstopfen 10 Montageösen 5 Anschluss für Sechskantschlüssel... -
Seite 9: Maßskizze
9. Maßskizze 9.1 E-Standspeicher VT-N 800-FFM, VT-N 1000-FFM VT-S 800-FFM, VT-S 1000-FFM Abmessungen in mm Nenn- Einbau- Kipp- Type inhalt tiefe wicht maß Liter ØD Ød Flansch VT-N 800-FFM 2000 1000 1210 1580 1960 VT-S 800-FFM 2000 1000 1210 1580... -
Seite 10: Vt-S 800-Frm, Vt-S 1000-Frm
9.2 Mehrzweck-Standspeicher VT-N 800-FRM, VT-N 1000-FRM, VT-S 800-FRM, VT-S 1000-FRM Abmessungen in mm Rohrregister Type ØD Ød VT-N 800-FRM 2000 1000 1080 1125 1025 1580 2,00 13,1 33,7 21,0 1960 VT-S 800-FRM 2000 1000 1080 1125 1025 1580 2,76 22,5 42,4 24,0 1960... -
Seite 11: Vt-S 800-Frmr, Vt-S 1000-Frmr
9.3 Hochleistungs-Register-Standspeicher VT-N 800-FRMR, VT-N 1000-FRMR, VT-S 800-FRMR, VT-S 1000-FRMR Rohrregister Rohrregister Abmessungen in mm unten oben Type ØD Ød VT-N 800-FRMR 800 2000 1000 790 415 1080 1125 120 860 1025 1150 1465 1580 2,00 13,1 33,7 7,8 33,7 9/21 1960 257 VT-S 800-FRMR 800 2000 1000 790 415 1080 1125 120 860 1025 1150 1465 1580 2,76 22,5... -
Seite 12: Temperaturanzeige, Temperaturregelung Für Ladepumpe
10. Temperaturanzeige, Temperaturregelung für Ladepumpen Bei allen Geräten sind zwei Einbringöffnungen für eine Temperaturanzeige und bzw. oder Ladepumpen- regelung vorgesehen, die im Lieferzustand mit einer rechteckigen Kunststoffblindabdeckung verschlos- sen sind. Nach Abnahme dieser Abdeckung kann nach Bedarf ein Kapilarrohrthermometer (Zubehör ATR) eingebaut werden. -
Seite 13: Kontrolle, Wartung, Pflege
13. Kontrolle, Wartung, Pflege a) Während des Aufheizens muss das Dehnwasser aus dem Ablauf des Sicherheitsven- tils sichtbar abtropfen (bei drucklosem Anschluss tropft das Dehnwasser aus dem Ven- til der Mischbatterie). Bei voller Aufheizung (ca. 85 °C) beträgt die Dehnwassermenge ca. -
Seite 14: Garantie
Garantie, Gewährleistung und Produkthaftung Die Gewährleistung erfolgt gemäß den gesetzlichen Bestimmungen der Republik Österreich sowie der EU. 1. Voraussetzung für die Erbringung von Garantieleistungen durch den Produzenten (im folgenden Prod. genannt) ist die Vorlage der bezahlten Rechnung für den Ankauf des Gerätes, für welches die Garantieleistung in Anspruch genommen wird, wobei die Identität des Gerätes hinsichtlich Type und Fabrikationsnummer aus der Rechnung hervorgehen muss und vom Anspruchswerber vorzuweisen ist. - Seite 15 9. Transportschäden werden nur dann überprüft und eventuell anerkannt, wenn sie spätestens an dem auf die Lieferung folgenden Werktag beim Prod. schriftlich gemeldet werden. 10. Über die Garantieleistung hinausgehende Ansprüche, insbesondere solche auf Schaden- und Folgeschadenersatz, wer- den, soweit diese gesetzlich zulässig sind, ausgeschlossen. Anteilige Arbeitszeiten für Reparaturen sowie die Kosten für die Instandsetzung der Anlage in den Ausgangszustand müssen vom Käufer zur Gänze bezahlt werden.
- Seite 16 Austria Email AG Austriastraße 6 A-8720 Knittelfeld Telefon: (03512) 700-0 Fax: (03512) 700-239 Internet: www.austria-email.at E-Mail: office@austria-email.at Austria Email in Ihrer Nähe? Für Adressen und Telefonnummern unserer Niederlassungen besuchen Sie unsere Homepage www.austria-email.at Druckfehler und Änderungen aller Art vorbehalten. Nachdruck verboten.
