Anlagenbeispiele
3.4
GC5300iW ... P, ein Heizkreis (Varianten) mit Warmwasserspeicher
PW2
TW1
W...-5
1) optional

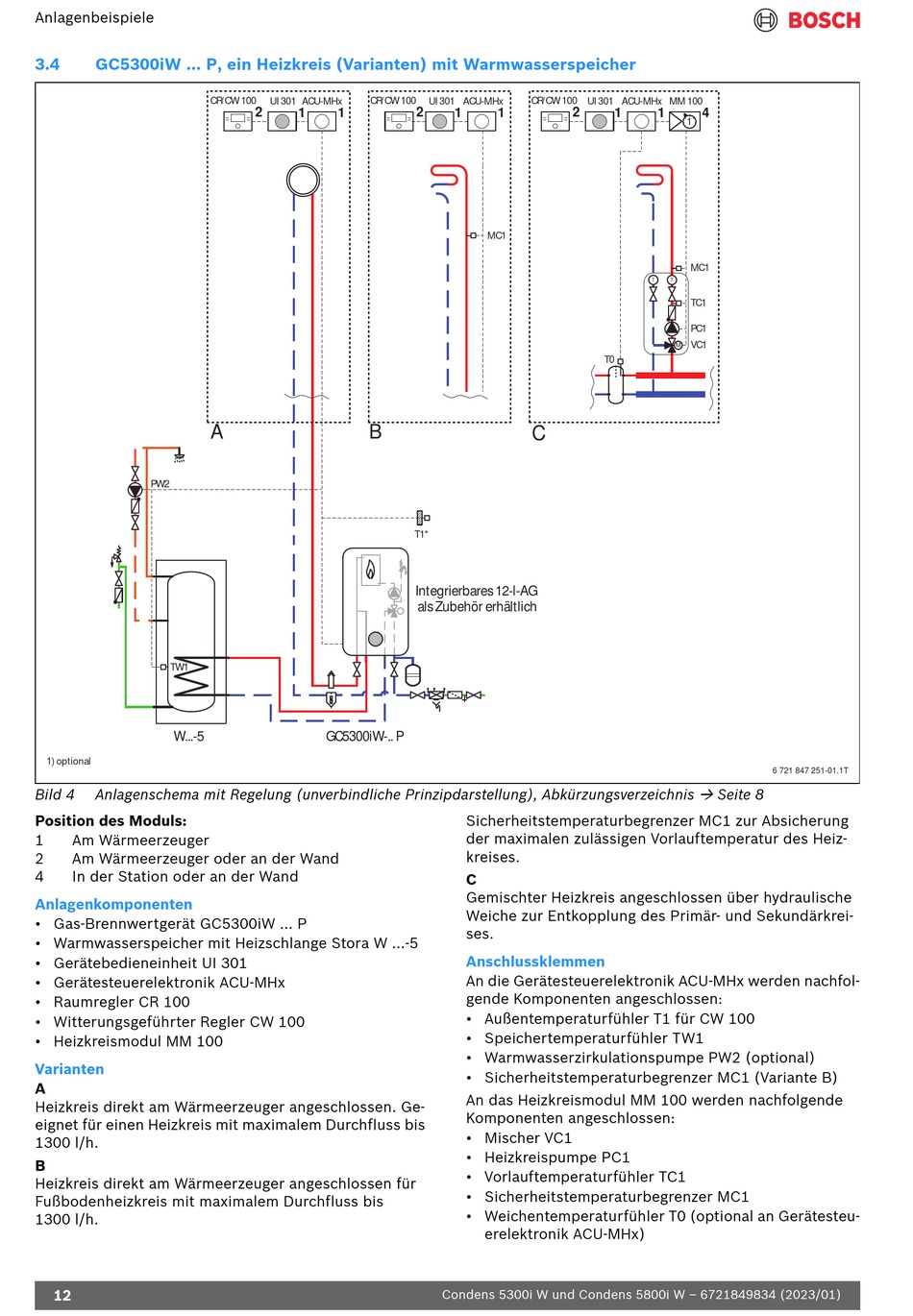

Bild 4
Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung), Abkürzungsverzeichnis
Position des Moduls:
1
Am Wärmeerzeuger
2
Am Wärmeerzeuger oder an der Wand
4
In der Station oder an der Wand
Anlagenkomponenten
• Gas-Brennwertgerät GC5300iW ... P
• Warmwasserspeicher mit Heizschlange Stora W ...-5
• Gerätebedieneinheit UI 301
• Gerätesteuerelektronik ACU-MHx
• Raumregler CR 100
• Witterungsgeführter Regler CW 100
• Heizkreismodul MM 100
Varianten
A
Heizkreis direkt am Wärmeerzeuger angeschlossen. Ge-
eignet für einen Heizkreis mit maximalem Durchfluss bis
1300 l/h.
B
Heizkreis direkt am Wärmeerzeuger angeschlossen für
Fußbodenheizkreis mit maximalem Durchfluss bis
1300 l/h.
12
CR/CW 100
CR/CW 100
UI 301
ACU-MHx
2
1
1
A
B
GC5300iW-.. P
CR/CW 100
UI 301
ACU-MHx
2
2
1
1
MC1
C
T1*
Integrierbares 12-l-AG
als Zubehör erhältlich
Sicherheitstemperaturbegrenzer MC1 zur Absicherung
der maximalen zulässigen Vorlauftemperatur des Heiz-
kreises.
C
Gemischter Heizkreis angeschlossen über hydraulische
Weiche zur Entkopplung des Primär- und Sekundärkrei-
ses.
Anschlussklemmen
An die Gerätesteuerelektronik ACU-MHx werden nachfol-
gende Komponenten angeschlossen:
• Außentemperaturfühler T1 für CW 100
• Speichertemperaturfühler TW1
• Warmwasserzirkulationspumpe PW2 (optional)
• Sicherheitstemperaturbegrenzer MC1 (Variante B)
An das Heizkreismodul MM 100 werden nachfolgende
Komponenten angeschlossen:
• Mischer VC1
• Heizkreispumpe PC1
• Vorlauftemperaturfühler TC1
• Sicherheitstemperaturbegrenzer MC1
• Weichentemperaturfühler T0 (optional an Gerätesteu-
erelektronik ACU-MHx)
Condens 5300i W und Condens 5800i W – 6721849834 (2023/01)
UI 301
ACU-MHx
MM 100
1
1
4
1
MC1
T
T
TC1
PC1
VC1
M
T0
Seite 8
6 721 847 251-01.1T
