Anlagenbeispiele
3.3

GC5800iW ... P, ein Heizkreis (Varianten) mit Warmwasserspeicher

RT 800 UI 800
5
PW2
TW1
W...-5

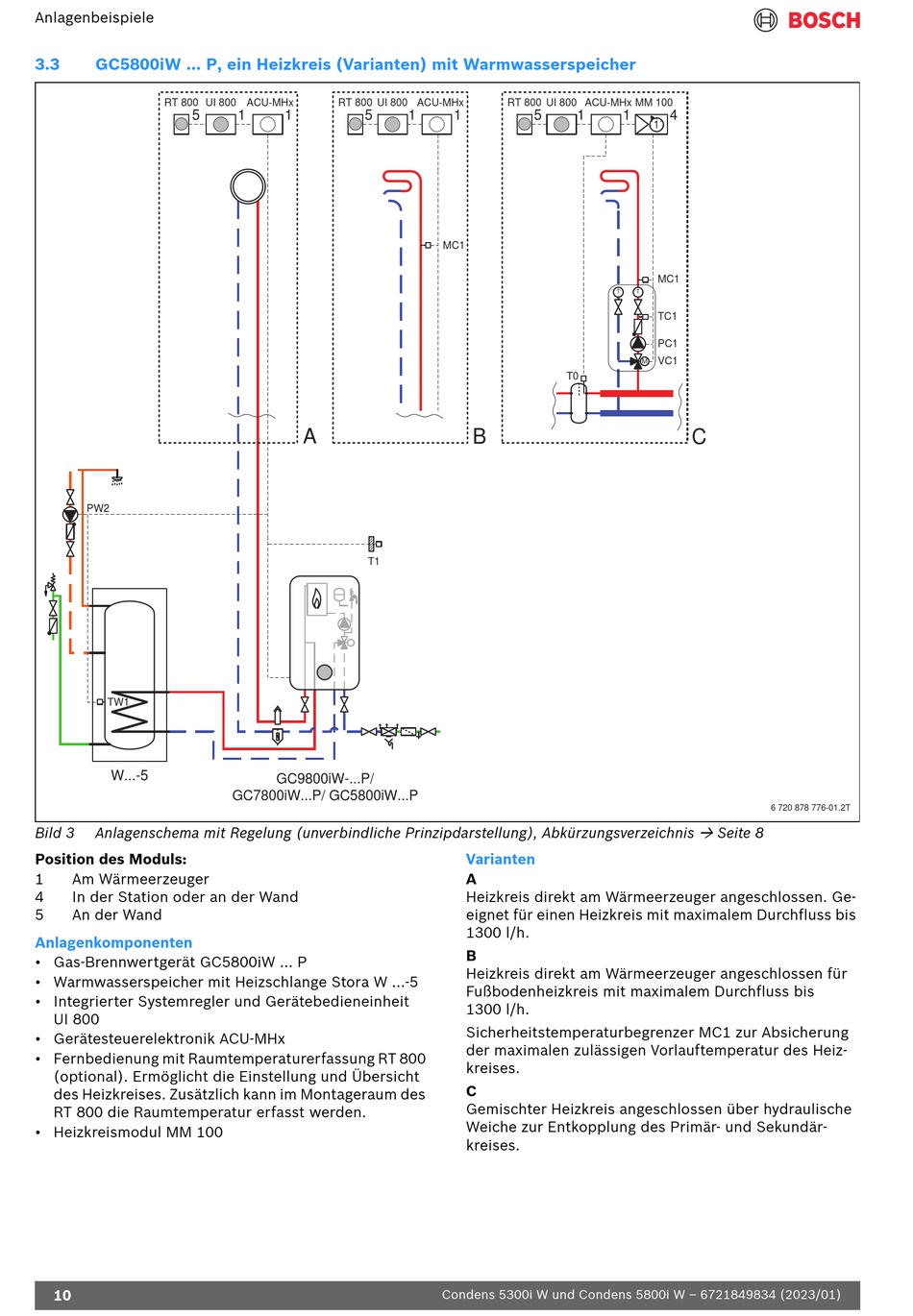

Bild 3 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung), Abkürzungsverzeichnis
Position des Moduls:
1 Am Wärmeerzeuger
4 In der Station oder an der Wand
5 An der Wand
Anlagenkomponenten
• Gas-Brennwertgerät GC5800iW ... P
• Warmwasserspeicher mit Heizschlange Stora W ...-5
• Integrierter Systemregler und Gerätebedieneinheit
UI 800
• Gerätesteuerelektronik ACU-MHx
• Fernbedienung mit Raumtemperaturerfassung RT 800
(optional). Ermöglicht die Einstellung und Übersicht
des Heizkreises. Zusätzlich kann im Montageraum des
RT 800 die Raumtemperatur erfasst werden.
• Heizkreismodul MM 100
10
ACU-MHx RT 800 UI 800
1 1 5
A
T1
GC9800iW-...P/
GC7800iW...P/ GC5800iW...P
ACU-MHx RT 800 UI 800
1 1 5 1
MC1
T0
B
Varianten
A
Heizkreis direkt am Wärmeerzeuger angeschlossen. Ge-
eignet für einen Heizkreis mit maximalem Durchfluss bis
1300 l/h.
B
Heizkreis direkt am Wärmeerzeuger angeschlossen für
Fußbodenheizkreis mit maximalem Durchfluss bis
1300 l/h.
Sicherheitstemperaturbegrenzer MC1 zur Absicherung
der maximalen zulässigen Vorlauftemperatur des Heiz-
kreises.
C
Gemischter Heizkreis angeschlossen über hydraulische
Weiche zur Entkopplung des Primär- und Sekundär-
kreises.
