MESTIC RTA-2500 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für RTA-2500:
Inhaltsverzeichnis
  • Inhaltsverzeichnis
  • Installation Precaution
  • Safety Precaution
  • A few Words about Your New Air Conditioning Unit
  • Electrical Data
  • Electric Diagram
  • Packing List
  • Parts Name
  • Indoor Unit
  • Outdoor Unit
  • Operation of Wireless Remote Controller
  • On/Off Button
  • Mode Button
  • Menu Button
  • Child Lock Function
  • Replacement of Batteries in the Remote Controller
  • Control Panel
  • Installation Instruction
  • Before Installation
  • Step 1 - Selecting an Installation Location
  • Step 2-Mounting Outdoor Unit
  • Mounting Plate
  • Step 3-Installing the Ceiling Assembly
  • Step 4-Electrical Wiring
  • Front Panel
  • Step 5-Completing the Installation
  • Troubleshooting Guide
  • Error Code
  • Normal Maintenance Procedures
  • Sketch Map of Clasp in Different Status
  • Recycling
  • Declaration of Conformity
  • Introductie
  • Elektrische Gegevens
  • Elektrisch Schema
  • Paklijst
  • Benaming Onderdelen
  • Werking Van Draadloze Afstandsbediening
  • Pictogrammen Op Het Display
  • Knoppen Op de Afstandsbediening
  • Bedieningspaneel
  • Fan Speed
  • Installatie-Instructie
  • Vóór Installatie
  • Stap 1 - Installatieplek Selecteren & Installatie Van de Buitenunit
  • Elektrische Bedrading
  • Gids Voor Probleemoplossing
  • Foutcodelijst
  • Onderhoudsprocedures
  • Conformiteitsverklaring
  • Précautions D'installation
  • Température de Fonctionnement
  • Sélection du Lieu D'installation
  • Raccordement Électrique
  • Précautions de Sécurité
  • Données Électriques
  • Schéma Électrique
  • Liste des Accessoires Fournis
  • Unité Externe
  • Fonctionnement de la Telecommande
  • Bouton Marche/Arrêt
  • Bouton Mode
  • Bouton Turbo
  • Panneau de Contrôle
  • Iinstructions D'installation
  • Étape 2 - Montage de L'element Externe
  • Étape 3 - Installation du Diffuseur
  • Câblage Électrique
  • Guide de Résolution des Problèmes
  • Résolution de Problèmes
  • Codes Erreur
  • Sikkerhedsforanstaltninger Ved Installation
  • Driftstemperaturinterval
  • Et Par Ord Om Dit Nye Klimaanlæg
  • Elektriske Data
  • Elektrisk Diagram
  • Pakkelist
  • Delnavne
  • Indendørsenhed
  • Udendørsenhed
  • Brug Af Trådløs Fjernbetjening
  • Udskiftning Af Batterier I Fjernbetjeningen
  • Fan Speed
  • Installationsvejledning
  • Før Installation
  • Trin 1 - Valg Af Placering Og Installation Af Klimaanlægget På Taget
  • Trin 2 - Installation Af Udendørsenheden
  • Trin 3 - Installation Af Loftenheden
  • Trin 4 - Kabelføring
  • Front Panel
  • Trin 5 - Afslutning Af Installationen
  • Fejlfindingsvejledning
  • Mulig Årsag
  • Fejlkode
  • Normale Vedligeholdelsesprocedurer
  • Overensstemmelseserklæring
  • Selezione Della Posizione DI Installazione
  • Precauzioni Per L'installazione
  • Precauzioni DI Sicurezza
  • Breve Descrizione del Nuovo Condizionatore D'aria
  • Dati Elettrici
  • Schema Elettrico
  • Contenuto Della Confezione
  • Nome Delle Parti
  • Unità Interna
  • Unità Esterna
  • Funzionamento del Telecomando Wireless
  • Pulsante Turbo
  • Sostituzione Delle Batterie Nel Telecomando
  • Pannello DI Controllo
  • Istruzioni Per L'installazione
  • Prima Dell'installazione
  • Passo 1-Selezione del Luogo DI Installazione E Installazione del Condizionatore D'aria a Tetto
  • Passo 2-Montaggio Dell'unità Esterna
  • Passo 3-Installazione del Gruppo Per Il Soffitto
  • Passo 4-Collegamenti Elettrici
  • Passo 5-Completamento Dell'installazione
  • Guida Alla Risoluzione Dei Problemi
  • Codice DI Errore
  • Procedure Ordinarie DI Manutenzione
  • Valg Av Installasjonssted
  • Elektriske Data
  • Pakkeliste
  • Delenavn
  • Betjening Av den Trådløse Fjernkontrollen
  • Kontrollpanel
  • Før Installasjon
  • Trinn 2-Montere Utendørs Enhet
  • Trinn 3-Installere Takenheten
  • Trinn 4-Elektriske Ledninger
  • Front Panel
  • Trinn 5 Fullføre Installasjonen
  • Feilsøkingsveiledning
  • Mulig Årsak
  • Feilkode
  • Vanlige Vedlikeholdsprosedyrer
  • Precauciones de Instalación
  • Selección del Lugar de Instalación
  • Precauciones de Seguridad
  • Una Pequeña Introducción a Su Nuevo Aire Acondicionado
  • Datos Eléctricos
  • Diagrama Eléctrico
  • Lista de Envío
  • Nombre de las Piezas
  • Funcionamiento del Mando a Distancia Inalámbrico
  • Iconos en Pantalla
  • Botón de Encendido / Apagado
  • Botón Turbo
  • Panel de Control
  • Instrucciones del Usuario
  • Antes de Instalar
  • Paso 2 - Montaje de la Unidad de Exterior
  • Paso 3 - Instalación del Conjunto de Techo
  • Paso 4 - Cableado Eléctrico
  • Paso 5 - Finalización de la Instalación
  • Guía de Solución de Problemas
  • Código de Error
  • Procedimientos de Mantenimiento Normal
  • Declaración de Conformidad
  • Arbetstemperaturintervall
  • Några Ord Om Din Nya Luftkonditioneringsenhet
  • Elektriska Data
  • Elektriskt Diagram
  • Namn På Delar
  • Användning Av Trådlös Fjärrkontroll
  • Funktion För Växling Av Temperaturvisning
  • Byte Av Batterier I Fjärrkontrollen
  • Kontrollpanel
  • Installationsanvisning
  • Innan Installation
  • Steg 1-Välja en Installationsplats Och Installera Luftkonditioneringen För Yttertak
  • Steg 2-Montera Utomhusenhet
  • Steg 3-Installera Enheten För Innertaket
  • Elektriska Ledningar
  • Steg 4-Elektrisk Kabeldragning
  • Front Panel
  • Steg 5-Slutför Installationen
  • Felsökningsguide
  • Möjlig Orsak
  • Felkoder
  • Normala Underhållsprocedurer
  • Försäkran Om Överensstämmelse
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 99
8870
BTU/h (1160 W)
54 dB
Mode
4 speeds
42.5 kg
Rooftop air conditioner RTA-2500
User instructions EN
SMART ADVENTURE
Baby it's
COOL
INSIDE
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MESTIC RTA-2500

  • Seite 97 Rooftop air conditioner RTA-2500 8870 BTU/h (1160 W) Baby it’s COOL 54 dB INSIDE Mode 4 speeds 42.5 kg Bedienungsanleitung DE SMART ADVENTURE...
  • Seite 99 Einige informationen über ihre neue klimaanlage Elektrische gegevens Elektrischer schaltplan Packliste Bauteilname Betrieb der schnurlosen fernbedienung Bedienfeld Installationsanweisung Schritt 1 – auswahl eines installationsstandorts und installation der dach-klimaanlage Schritt 2 – befestigung des aussengeräts Schritt 3 – Installation an der decke Schritt 4 –...
  • Seite 101 Gerät spielen. • Das Gerät muss IEC/EN 61000-3-11 entsprechen, der Impedanzwert der an das Produkt angeschlossenen Stromquelle muss kleiner oder gleich des zulässigen Werts von | Zsys| auf der folgenden Seite betragen. Modelle Max Zsys-Einheit: Ohm RTA-2500 0.316 Ω...
  • Seite 102: Vorsichtsmassnahmen Bei Der Installation

    VORSICHTSMASSNAHMEN BEI DER INSTALLATION WARNUNG: • Halten Sie sich an alle geltenden Regeln und Vorschriften. • Verwenden Sie keine beschädigten oder nicht-Standard-Kabel. • Gehen Sie bei der Installation und Wartung vorsichtig vor. Verbotener, falscher Betrieb, um elektrischen Schlag, Todesfälle und sonstige Unfälle zu vermeiden. •...
  • Seite 103: Bedingungen Des Elektrischen Anschlusses Sicherheitsvorkehrungen

    VORSICHTSMASSNAHMEN BEI DER INSTALLATION Bedingungen des elektrischen Anschlusses Sicherheitsvorkehrungen Sie müssen sich bei der Installation an die elektrischen Sicherheitsbedingungen halten. Verwenden Sie ein zulässiges Netzkabel, das den örtlichen Sicherheitsbestimmungen entspricht. Bei Anwendungen mit Typ Y-Anhang, müssen die Anweisungen folgendes enthalten: Falls das Netzkabel beschädigt ist, muss esvom Hersteller, dem Handelsvertreter oder einer ähnlichen qualifizierten Person ausgewechselt werden, um Gefahren zu vermeiden.
  • Seite 104: Einige Informationen Über Ihre Neue Klimaanlage

    EINIGE INFORMATIONEN ÜBER IHRE NEUE KLIMAANLAGE Vielen Dank, dass Sie sich für die Klimaanlage für Wohnmobile entschieden haben. Dieses Handbuch enthält alle Informationen, die für Installation, Betrieb und Wartung notwendig sind. Nehmen Sie sich ein paar Minuten Zeit, um herauszufinden, wie Sie für die besten Kühlung und einen wirtschaftlichen Betrieb Ihrer neuen Klimaanlage sorgen können.
  • Seite 105: Elektrischer Schaltplan

    ELEKTRISCHER SCHALTPLAN Montage an der Decke RAUM SENSOR ANZEIGET DISP2 AFEL DISP1 ANSCHLUSS WIFI MODUL ANSCHLUSS ANZEIGE MODUL Klimaanlage auf dem Dach Außen- Röhren- Außenraum 4-WEGE IN_FAN rohrsensor sensor Sensor Ventil MOTOR Electric box 4-WEGE IN_FAN WIFI_CON AP1 HAUPTPLATINE DISP1 DISP2 OUT_FAN OUT_FAN...
  • Seite 106: Packliste

    PACKLISTE Packliste des Innengeräts Benutzerhandbuch Stückliste des Außengeräts Schraube Unterbaugruppe Klemmstift M8X135 Fernbedienung Blechschraube Doppelseitiges Batterie Halterung der Senkschraube (Halter der gummiertes papier (AAA 1.5V) Fernbedienung Fernbedienung) Befestigungsplatte der Schaumstoff (oben) Schaumstoff (Zubehör) Schwamm (Schaumzubehör) Unterbaugruppe Schraube, Unterbaugruppe Blechschraube Isolierhülle M6x25 ST4.2X25 MA Schwamm und Bündel...
  • Seite 107: Bauteilname

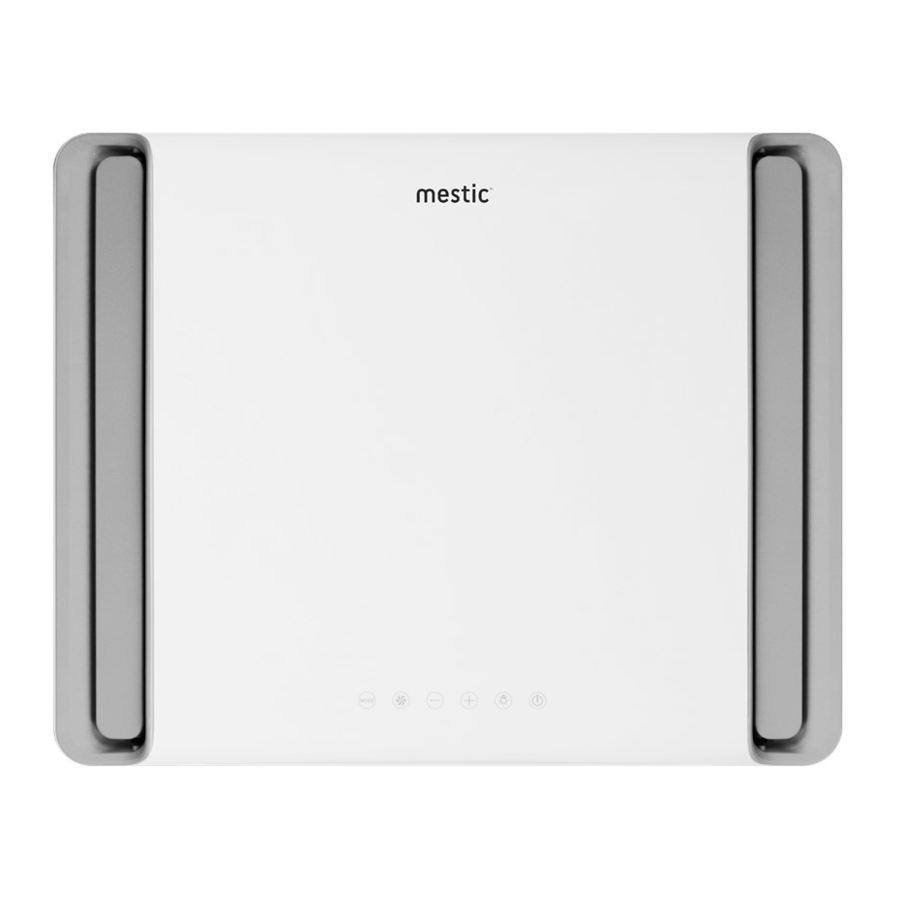

    BAUTEILNAME Innengerät Filter der Unterbaugruppe Lufteinlass-Kühlergrill LED-Anzeige Luftauslass-Kühlergrill Bedienfeld (membran) (Die Inhalte der Anzeige oder deren Positionen Können von den oben dargestellten Grafiken abweichen. Siehe tatsächliche Produkte) Fernbedienung Aussengerät Außenhülle Lufteinlass- Kühlergrill Gehäuse Abfluss Hinweis: Das tatsächliche Product kann von den oben dargestellten Grafiken abweichen. Siehe tatsächliches Produkt...
  • Seite 108: Bedienung Der Funkfernbedienung

    BEDIENUNG DER FUNKFERNBEDIENUNG Tasten Ein/Aus-Taste Modus-Taste Ventilator-Taste - / + Taste Menütaste LED-Taste Turbo-Taste SET-Taste Symbole auf dem Bildschirm Ventilatorgeschwindigkeit einstellen Signal senden Automodus Cool-Modus Dry-Modus Fan-Modus Heat-Modus Ruhemodus Beleuchtung X-FAN-Funktion Raumtemperatur Temperatur einstellen WIFI-Funktion Uhrzeit einstellen TIMER ON/TIMER OFF Auf- und Abwärtsbewegung Kindersicherung...
  • Seite 109: Erklärung Der Tasten Auf Der Fernbedienung

    ERKLÄRUNG DER TASTEN AUF DER FERNBEDIENUNG Hinweis: • Dies ist eine Universalfernbedienung, die für multifunktionale Klimageräte verwendet werden kann. Wenn ein Klimagerät nicht mit einer bestimmten Funktion ausgestattet ist und die entsprechende Taste gedrückt wird, läuft das Gerät im ursprünglichen Zustand weiter. •...
  • Seite 110: Menütaste

    3. Ventilator-Taste • Mit dieser Taste wird die Ventilatorgeschwindigkeit wie folgt eingestellt: AUTO Ventilator tief Ventilator mittel Ventilator hoch Hinweis: • Im Modus „AUTO“ wählt das Klimagerät automatisch die richtige Ventilatorgeschwindigkeit entsprechend der Standardeinstellung. • Im Modus „DRY“ ist die Ventilatorgeschwindigkeit niedrig. •...
  • Seite 111: Turbo-Taste

    • Anzeige der Umgebungstemperatur Wenn das Symbol für die Umgebungstemperatur „ “ fünf Sekunden lang leuchtet, drücken Sie die Taste „SET“, um die Anzeige der Umgebungstemperatur ein- oder auszuschalten. Nachdem die Anzeige der Umgebungstemperatur eingeschaltet wurde, erscheint das Symbol „ “ auf der Fernbedienung und die Umgebungstemperatur wird einige Sekunden lang auf dem Gerät angezeigt.
  • Seite 112: Kindersicherung

    KOMBINATIONSTASTEN Kindersicherung • Drücken Sie gleichzeitig die Tasten + und -, um die Kindersicherung ein- oder auszuschalten. Wenn die Kindersicherung aktiviert ist, leuchtet das Symbol „ “ auf der Fernbedienung auf. Wenn die Fernbedienung verwendet wird, wird das Symbol „ “ drei Mal aufleuchten, ohne ein Signal an das Klimagerät zu senden. Temperaturanzeige •...
  • Seite 113: Bedienfeld

    BEDIENFELD Hinweis: Wenn die Fernbedienung fehlt, steuern Sie das Gerät mit dem Bedienfeld. EIN/AUS- Temperatur- KÜHL- Anzeige anzeige Anzeige Empfänger HITZE- Anzeige EIN/AUS-Taste Mit dieser Taste können Sie das Gerät ein- und ausschalten. LICHT-Taste Mit dieser Taste können Sie die Anzeigenbeleuchtung des Innengeräts ein- und ausschalten. (+/-) Taste Drücken Sie die + Taste, um die Soll-Temperatur (Betriebstemperatur) des Geräts zu erhöhen, und die –...
  • Seite 114: Installationsanweisung

    INSTALLATIONSANWEISUNG VOR DER INSTALLATION Führen Sie einen Testbetrieb des Geräts mit der richtigen Stromversorgung durch. Siehe Abschnitt Betriebsanweisung im Benutzerhandbuch. Betrieb und Installation Sehen Sie nach, ob alle Kontrollen richtig funktionieren und trennen Sie dann die Stromversorgung des Geräts ab. •...
  • Seite 115 FALL B. Wenn keine Dachöffnung verwendet wird, muss eine neue Öffnung (Siehe Abbildung 1) in das Dach des Fahrzeugs geschnitten werden. Sie müssen auch eine passende Öffnung in die Decke des Innenraums des Fahrzeugs schneiden. Seien Sie dabei vorsichtig, da das Dachstück hängen bleiben kann, wenn das Dach aus mehreren Schichten besteht. Nachdem die Öffnung im Dach und der Decke des Innenraums nun die richtige Größe haben, muss zwischen dem äußeren Dach und der Decke im Inneren eine Stütze eingepasst werden.
  • Seite 116 Hinweis: Versuchen Sie, das Gerät horizontal zu installieren. Das Gerät kann nur kurze Zeit im maximalen Winkel von 5° arbeiten, da sonst Wasser austritt. Winkel Winkel Winkel Über maximal 5º Über oder unter Winkel Unter maximal 0º Abbildung 2 Maximal 5º Stellen Sie die Höhe so ein, dass das Gerät eben ist.
  • Seite 117: Schritt 2 - Befestigung Des Aussengeräts

    BEFESTIGUNG DES AUSSENGERÄTS SCHRITT 2 – BEFESTIGUNG DES AUSSENGERÄTS Öffnen Sie die Verpackung und nehmen Sie das Außengerät heraus. 1) Wenn Sie das Außengerät nach dem Auspacken herausnehmen, heben Sie nicht den Kühler des Luftauslasses an der Rückseite der äußeren Abdeckung an (Siehe Abbildung 4-1).
  • Seite 118: Schritt 3 - Installation An Der Decke

    SCHRITT 3 – Installation an der Decke HINWEIS Achten Sie darauf, dass die Klimaanlage auf dem Dach und die Baugruppe an der Decke ordentlich übereinander liegen. Vorsichtsmaßnahmen beim Festziehen der Schrauben: Die gültige Dicke des Fahrzeugdachs liegt zwischen 30 und 80 mm. Ziehen Sie die vier Schrauben zunächst von Hand und mit wenig Kraft fest.
  • Seite 119 Nehmen Sie die Baugruppe für die Decke sorgfältig fest. Der Prozess ist abgeschlossen, wenn aus dem Karton (die Fernbedienung ist ebenfalls darin die Grunddichtung der Klimaanlage stark enthalten). zusammengedrückt ist. Entfernen Sie die Lüftungsschlitze von der Decken- Bevor Sie den Lüftungskanal des Innengeräts der Baugruppe.
  • Seite 120: Schritt 4 - Elektrische Verdrahtung

    ELEKTRISCHE VERDRAHTUNG SCHRITT 4 – ELEKTRISCHE VERDRAHTUNG 220-240V AC VERDRAHTUNG Achten Sie darauf, dass die Stromversorgung des Geräts vollständig ausgesteckt ist, bevor Sie am Gerät arbeiten, um Stromstöße, Verletzungen und/oder Schäden am Gerät zu vermeiden. Nachdem die Baugruppe am Rahmen der Decke ordentlich an der Klimaanlage auf dem Dach befestigt wurde, müssen Sie folgende elektrischen Anschlüsse vornehmen.
  • Seite 121 Abb 9.1 Abb 9.2 Abb 9.3 Abb 9.4 HINWEIS: Die Kabelbinder müssen an einer Stelle mit Kabelklemmen und Isolierband angebracht werden; Bevor Sie die vordere Abdeckung des Innengeräts installieren, müssen Sie die Kabelklemmen auf den Lüftungskanal legen. Insulating sheath Wind-path Front panel Abb 9.5 Abb 9.6...
  • Seite 122: Abschluss Der Installatiion

    ABSCHLUSS DER INSTALLATIION SCHRITT 5 – FERTIGSTELLEN DER INSTALLATION Um die Installation und die Abnahmebedingungen der Anlage abzuschließen, müssen Sie folgende Schritte durchführen. Überprüfen Sie die Position des Thermostats. Achten Sie darauf, dass die Leitungen des Thermostats durch die Führungsschiene verlaufen und keine Metalloberfläche berühren.
  • Seite 123: Fehlerbehebung

    FEHLERBEHEBUNG Falls Sie Probleme mit der Klimaanlage für Wohnmobile haben, lesen Sie sich folgendes Kapitel durch, bevor Sie sich an Ihren Service-Vertreter wenden. PROBLEM MÖGLICHE URSACHE LÖSUNG Das Gerät geht nicht Das Gerät ist möglicherweise nicht richtig an Überprüfen Sie die Stromversorgung des in Betrieb.
  • Seite 124: Fehlercode

    FEHLERCODE Wenn der Zustand der Klimaanlage ungewöhnlich ist, fängt die Temperaturanzeige des Innengeräts an zu blinken und es wird der entsprechende Fehlercode angezeigt. Bitte suchen Sie auf der folgenden Liste nach dem Fehlercode. Die obige Anzeige dient ausschließlich Innen- Referenzzwecken. tatsächliche Anzeige Anzeige und Position entnehmen Sie...
  • Seite 125: Normale Wartungsverfahren

    NORMALE WARTUNGSVERFAHREN AKTIVITÄT HÄUFIGKEIT Entfernen Sie die Abdeckung und wascher Sie Zweimal im Jahr. die Kondensatorspule. Filter reinigen Wenn das Licht FILTER ÜBERPRÜFEN der (je nach Luftqualität müssen Sie den Filter häufiger Klimaanlage an ist. reinigen) ENTFERNEN DES LUFTFILTERS Drücken Sie auf beide Seiten des Lufteinlassgitters auf die Stellen, auf denen „PUSH“ steht. Öffnen Sie das Lufteinlassgitter und entnehmen Sie den Filter.
  • Seite 126 2. Abbildung des Klemmstift-Entferners Wählen Sie eine Große, die gut in Ihre Hand passt Abbildung b 3. Abbildung des Klemmstifts in unterschiedlichen Zuständen Clasp core Clasp base about 3mm Vorher Nachher Entfernter Zustand Abbildung c WARNUNG WENN SIE SICH NICHT AN DIE ANWEISUNGEN HALTEN, KANN DIES ZU SCHWEREN VERLETZUNGEN FÜHREN.
  • Seite 127: Konformitätserklärung

    Gerät umweltschonend recycelt werden. KONFORMITÄTSERKLÄRUNG Hiermit erklärt die Firma Gimeg Nederland B.V., dass sich das Gerät RTA-2500 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EU) befindet. Brauchen Sie eine völlige Konformitätserklärung, bitte nehmen...
