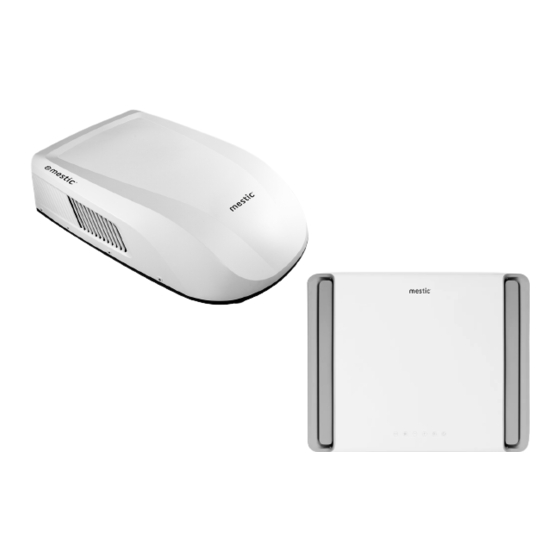

MESTIC RTA-2600 Bedienungsanleitung
Verwandte Anleitungen für MESTIC RTA-2600
Inhaltszusammenfassung für MESTIC RTA-2600
- Seite 1 Rooftop air conditioner RTA-2600 8870 BTU/h (1160 W) Baby it’s COOL 53 dB INSIDE Mode 4 speeds 35 kg Bedienungsanleitung DE SMART ADVENTURE...
-
Seite 3: Inhaltsverzeichnis
Einige informationen über ihre neue klimaanlage Elektrische daten Elektrischer schaltplan Packliste Bauteilname Betrieb der schnurlosen fernbedienung Bedienfeld Installationsanweisung Schritt 1 – kleben des dichtungsbandes und der schwammstücke auf das aussengerät Schritt 2 – auswahl eines installationsstandorts und installation der dach-klimaanlage Schritt 3 –... - Seite 5 WARNUNG: • Dieses Gerät darf von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten physischen, sensorischen und mentalen Fähigkeiten verwendet werden, oder von Personen, die über keine ausreichenden Erfahrungen oder Kenntnisse verfügen, falls sie über die sichere Nutzung des Geräts und die damit verbundenen Gefahren aufgeklärt wurden.
-
Seite 6: Vorsichtsmassnahmen Bei Der Installation
VORSICHTSMASSNAHMEN BEI DER INSTALLATION WARNUNG: • Halten Sie sich an alle geltenden Regeln und Vorschriften. • Verwenden Sie keine beschädigten oder nicht-Standard-Kabel. • Gehen Sie bei der Installation und Wartung vorsichtig vor. Verbotener, falscher Betrieb, um elektrischen Schlag, Todesfälle und sonstige Unfälle zu vermeiden. •... -
Seite 7: Bedingungen Des Elektrischen Anschlusses Sicherheitsvorkehrungen
VORSICHTSMASSNAHMEN BEI DER INSTALLATION Bedingungen des elektrischen Anschlusses Sicherheitsvorkehrungen Sie müssen sich bei der Installation an die elektrischen Sicherheitsbedingungen halten. Verwenden Sie ein zulässiges Netzkabel, das den örtlichen Sicherheitsbestimmungen entspricht. Bei Anwendungen mit Typ Y-Anhang, müssen die Anweisungen folgendes enthalten: Falls das Netzkabel beschädigt ist, muss esvom Hersteller, dem Handelsvertreter oder einer ähnlichen qualifizierten Person ausgewechselt werden, um Gefahren zu vermeiden. -
Seite 8: Einige Informationen Über Ihre Neue Klimaanlage
EINIGE INFORMATIONEN ÜBER IHRE NEUE KLIMAANLAGE Vielen Dank, dass Sie sich für die Klimaanlage für Wohnmobile entschieden haben. Dieses Handbuch enthält alle Informationen, die für Installation, Betrieb und Wartung notwendig sind. Nehmen Sie sich ein paar Minuten Zeit, um herauszufinden, wie Sie für die besten Kühlung und einen wirtschaftlichen Betrieb Ihrer neuen Klimaanlage sorgen können. -
Seite 9: Elektrischer Schaltplan
ELEKTRISCHER SCHALTPLAN Ceiling Assembly CONNECTOR DISP1 DISPLAY BOARD ROOM ROOM SENSOR WIFI CONNECTOR WIFI LAMP MODULE MODULE OPTIONAL Roof Top Air Conditioner CAP. OUTDOOR TUBE OUTROOM 4-WAY TUBE SENSOR SENSOR SENSOR VALVE IN_FAN YEGN MOTOR (20K) (20K) (15K) (WH) (BK) 4WAY T-SEN DISP1... -
Seite 10: Packliste
PACKLISTE Benutzerhandbuch Schaumstoff (oben) 15. Isolierhülle Montageplatte Schaumstoff (Zubehör) 16. Bündel Fernbedienung 10. Schwamm (Schaumzubehör) 17. Schraube, Unterbaugruppe M6x25 Batterie (AAA 1.5V) 11. Befestigungsplatte der 18. 18. Blechschraube Doppelseitiges gummiertes papier Unterbaugruppe Halterung der Fernbedienung 12. Schraube Unterbaugruppe M8X135 Senkschraube (Halter der 13. -
Seite 11: Bauteilname
BAUTEILNAME Innengerät Filter der Unterbaugruppe Lufteinlass-Kühlergrill LED-Anzeige Luftauslass-Kühlergrill Bedienfeld (membran) (Die Inhalte der Anzeige oder deren Positionen Können von den oben dargestellten Grafiken abweichen. Siehe tatsächliche Produkte) Fernbedienung Aussengerät Außenhülle Lufteinlass- Kühlergrill Abfluss Gehäuse Hinweis: Das tatsächliche Product kann von den oben dargestellten Grafiken abweichen. Siehe tatsächliches Produkt... -
Seite 12: Bedienung Der Funkfernbedienung
BEDIENUNG DER FUNKFERNBEDIENUNG Tasten Ein/Aus-Taste Modus-Taste Ventilator-Taste - / + Taste Menütaste LED-Taste Turbo-Taste SET-Taste Symbole auf dem Bildschirm Ventilatorgeschwindigkeit einstellen Signal senden Automodus Cool-Modus Dry-Modus Fan-Modus Heat-Modus Ruhemodus Beleuchtung X-FAN-Funktion Raumtemperatur Temperatur einstellen WIFI-Funktion Uhrzeit einstellen TIMER ON/TIMER OFF Auf- und Abwärtsbewegung Kindersicherung... -
Seite 13: Erklärung Der Tasten Auf Der Fernbedienung
ERKLÄRUNG DER TASTEN AUF DER FERNBEDIENUNG Hinweis: • Dies ist eine Universalfernbedienung, die für multifunktionale Klimageräte verwendet werden kann. Wenn ein Klimagerät nicht mit einer bestimmten Funktion ausgestattet ist und die entsprechende Taste gedrückt wird, läuft das Gerät im ursprünglichen Zustand weiter. •... -
Seite 14: Menütaste
3. Ventilator-Taste • Mit dieser Taste wird die Ventilatorgeschwindigkeit wie folgt eingestellt: AUTO Ventilator tief Ventilator mittel Ventilator hoch Hinweis: • Im Modus „AUTO“ wählt das Klimagerät automatisch die richtige Ventilatorgeschwindigkeit entsprechend der Standardeinstellung. • Im Modus „DRY“ ist die Ventilatorgeschwindigkeit niedrig. •... -
Seite 15: Turbo-Taste
• Anzeige der Umgebungstemperatur Wenn das Symbol für die Umgebungstemperatur „ “ fünf Sekunden lang leuchtet, drücken Sie die Taste „SET“, um die Anzeige der Umgebungstemperatur ein- oder auszuschalten. Nachdem die Anzeige der Umgebungstemperatur eingeschaltet wurde, erscheint das Symbol „ “ auf der Fernbedienung und die Umgebungstemperatur wird einige Sekunden lang auf dem Gerät angezeigt. -
Seite 16: Kindersicherung
KOMBINATIONSTASTEN Kindersicherung • Drücken Sie gleichzeitig die Tasten + und -, um die Kindersicherung ein- oder auszuschalten. Wenn die Kindersicherung aktiviert ist, leuchtet das Symbol „ “ auf der Fernbedienung auf. Wenn die Fernbedienung verwendet wird, wird das Symbol „ “ drei Mal aufleuchten, ohne ein Signal an das Klimagerät zu senden. Temperaturanzeige •... -
Seite 17: Bedienfeld
BEDIENFELD Hinweis: Wenn die Fernbedienung fehlt, steuern Sie das Gerät mit dem Bedienfeld. EIN/AUS- Temperatur- KÜHL- Anzeige anzeige Anzeige Empfänger HITZE- Anzeige EIN/AUS-Taste Mit dieser Taste können Sie das Gerät ein- und ausschalten. LICHT-Taste Mit dieser Taste können Sie die Anzeigenbeleuchtung des Innengeräts ein- und ausschalten. (+/-) Taste Drücken Sie die + Taste, um die Soll-Temperatur (Betriebstemperatur) des Geräts zu erhöhen, und die –... -
Seite 18: Installationsanweisung
INSTALLATIONSANWEISUNG VOR DER INSTALLATION Führen Sie einen Testbetrieb des Geräts mit der richtigen Stromversorgung durch. Siehe Abschnitt Betriebsanweisung im Benutzerhandbuch. Betrieb und Installation Sehen Sie nach, ob alle Kontrollen richtig funktionieren und trennen Sie dann die Stromversorgung des Geräts ab. WARNUNG •... -
Seite 19: Schritt 2 - Auswahl Eines Installationsstandorts
SCHRITT 2 – AUSWAHL EINES INSTALLATIONSSTANDORTS UND INSTALLATION DER DACH-KLIMAANLAGE Ihre Klimaanlage wurde für den Einsatz in Wohnmobilen entwickelt. Überprüfen Sie das Dach Ihres Fahrzeugs, um zu bestimmten, ob es für das Dach-Gerät und die Installation an der Decke geeignet ist, ohne dass zusätzlich Hilfsmittel notwendig sind. - Seite 20 INSTALLATION DER BEFESTIGUNGSPLATTE Wenn bereits eine 400 × 400 mm große Dachöffnung vorhanden ist: • Wählen Sie die Montageposition der Klimaanlage. Der Montageadapter ist für eine Öffnungsgröße von 400 × 400 mm geeignet. Vorgehensweise: • Stellen Sie sicher, dass die Installationsfläche eben ist. Entfernen Sie alle Fremdkörper rund um die Dachöffnung. •...
- Seite 21 Hinweis: Versuchen Sie, das Gerät horizontal zu installieren. Das Gerät kann nur kurze Zeit im maximalen Winkel von 5° arbeiten, da sonst Wasser austritt. Winkel Winkel Winkel Über maximal 5º Über oder unter Winkel Unter maximal 0º Abbildung 2 Maximal 5º Stellen Sie die Höhe so ein, dass das Gerät eben ist.
-
Seite 22: Schritt 3 - Befestigung Des Aussengeräts
BEFESTIGUNG DES AUSSENGERÄTS SCHRITT 3 – BEFESTIGUNG DES AUSSENGERÄTS Öffnen Sie die Verpackung und nehmen Sie das Außengerät heraus. 1) Wenn Sie das Außengerät nach dem Auspacken herausnehmen, heben Sie nicht den Kühler des Luftauslasses an der Rückseite der äußeren Abdeckung an (Siehe Abbildung 4-1). -
Seite 23: Schritt 4 - Installation An Der Decke
SCHRITT 4 – Installation an der Decke HINWEIS Achten Sie darauf, dass die Klimaanlage auf dem Dach und die Baugruppe an der Decke ordentlich übereinander liegen. Vorsichtsmaßnahmen beim Festziehen der Schrauben: Die gültige Dicke des Fahrzeugdachs liegt zwischen 30 und 80 mm. Ziehen Sie die vier Schrauben zunächst von Hand und mit wenig Kraft fest. - Seite 24 Nehmen Sie die Baugruppe für die Decke sorgfältig aus Bevor Sie den Lüftungskanal des Innengeräts der dem Karton. Klimaanlage für Wohnmobile installieren, bauen Sie zunächst die Schaumstoffmodule entsprechend Entfernen Sie die Lüftungsschlitze von der Decken- der Dicke des Daches des Fahrzeugs zusammen. Baugruppe.
-
Seite 25: Schritt 5 - Elektrische Verdrahtung
ELEKTRISCHE VERDRAHTUNG SCHRITT 5 – ELEKTRISCHE VERDRAHTUNG 220-240V AC VERDRAHTUNG Achten Sie darauf, dass die Stromversorgung des Geräts vollständig ausgesteckt ist, bevor Sie am Gerät arbeiten, um Stromstöße, Verletzungen und/oder Schäden am Gerät zu vermeiden. Nachdem die Baugruppe am Rahmen der Decke ordentlich an der Klimaanlage auf dem Dach befestigt wurde, müssen Sie folgende elektrischen Anschlüsse vornehmen. - Seite 26 Abb 8.1 Abb 8.2 Abb 8.3 Abb 8.4 HINWEIS: Die Kabelbinder müssen an einer Stelle mit Kabelklemmen und Isolierband angebracht werden; Bevor Sie die vordere Abdeckung des Innengeräts installieren, müssen Sie die Kabelklemmen auf den Lüftungskanal legen. Insulating sheath Wind-path Front panel Abb 8.5 Abb 8.6...
-
Seite 27: Abschluss Der Installatiion
ABSCHLUSS DER INSTALLATIION SCHRITT 6 – FERTIGSTELLEN DER INSTALLATION Um die Installation und die Abnahmebedingungen der Anlage abzuschließen, müssen Sie folgende Schritte durchführen. Überprüfen Sie die Position des Thermostats. Achten Sie darauf, dass die Leitungen des Thermostats durch die Führungsschiene verlaufen und keine Metalloberfläche berühren. -
Seite 28: Fehlerbehebung
FEHLERBEHEBUNG Falls Sie Probleme mit der Klimaanlage für Wohnmobile haben, lesen Sie sich folgendes Kapitel durch, bevor Sie sich an Ihren Service-Vertreter wenden. PROBLEM MÖGLICHE URSACHE LÖSUNG Das Gerät geht nicht Das Gerät ist möglicherweise nicht richtig an Überprüfen Sie die Stromversorgung des in Betrieb. -
Seite 29: Fehlercode
FEHLERCODE Wenn der Zustand der Klimaanlage ungewöhnlich ist, fängt die Temperaturanzeige des Innengeräts an zu blinken und es wird der entsprechende Fehlercode angezeigt. Bitte suchen Sie auf der folgenden Liste nach dem Fehlercode. Die obige Anzeige dient ausschließlich Innen- Referenzzwecken. tatsächliche Anzeige Anzeige und Position entnehmen Sie... -
Seite 30: Normale Wartungsverfahren
NORMALE WARTUNGSVERFAHREN AKTIVITÄT HÄUFIGKEIT Entfernen Sie die Abdeckung und wascher Sie Zweimal im Jahr. die Kondensatorspule. Filter reinigen Wenn das Licht FILTER ÜBERPRÜFEN der (je nach Luftqualität müssen Sie den Filter häufiger Klimaanlage an ist. reinigen) ENTFERNEN DES LUFTFILTERS Drücken Sie auf beide Seiten des Lufteinlassgitters auf die Stellen, auf denen „PUSH“ steht. Öffnen Sie das Lufteinlassgitter und entnehmen Sie den Filter. - Seite 31 Gerät umweltschonend recycelt werden. KONFORMITÄTSERKLÄRUNG Hiermit erklärt die Firma Gimeg Nederland B.V., dass sich das Gerät RTA-2600 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EU) befindet. Brauchen Sie eine völlige Konformitätserklärung, bitte nehmen...
- Seite 32 Importer: Gimeg Nederland B.V. Strijkviertel 27 3454 PH De Meern The Netherlands...
