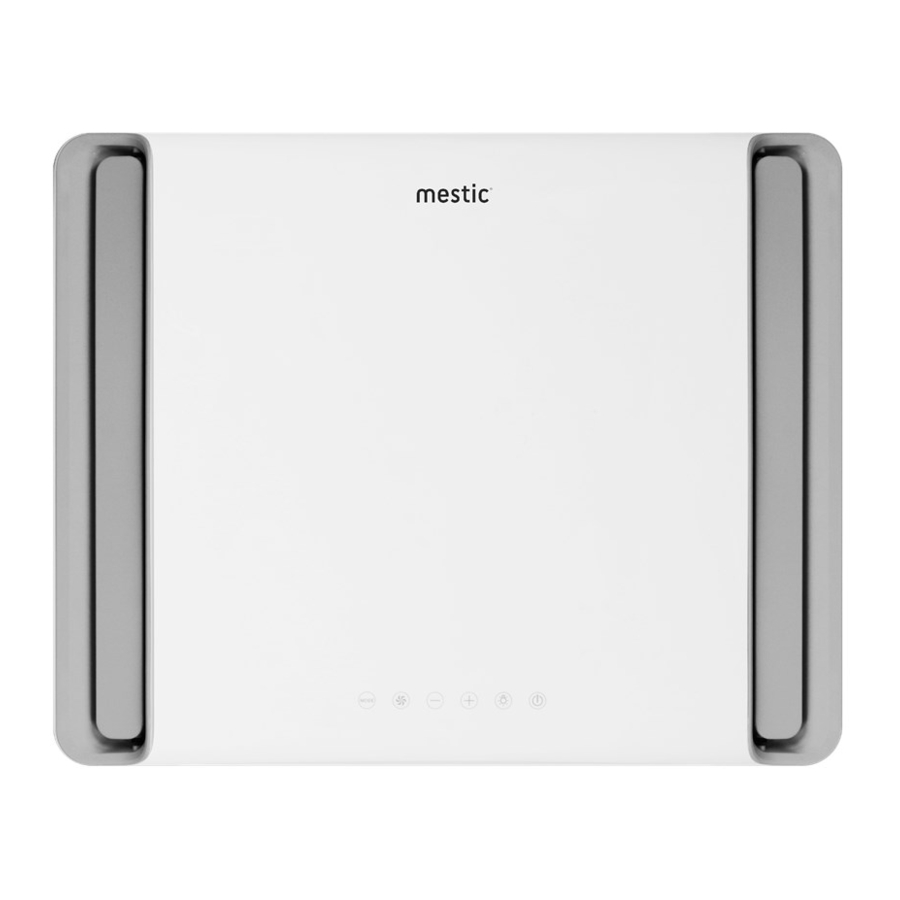

MESTIC RTA-2500
AIRCONDITIONER
MANUAL
NL / ENG / DE / FR / ES / IT

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MESTIC RTA-2500

Inhaltszusammenfassung für MESTIC RTA-2500

  • Seite 1 MESTIC RTA-2500 AIRCONDITIONER MANUAL NL / ENG / DE / FR / ES / IT...
  • Seite 20 A FEW WORDS ABOUT YOUR NEW AIR CONDITIONING UNIT ELECTRICAL DATA ELECTRIC DIAGRAM PACKING LIST PARTS NAME OPERATION OF WIRELESS REMOTE CONTROLLER CONTROL PANEL INSTALLATION INSTRUCTION STEP 1-SELECTING AN INSTALLATION LOCATION & INSTALLING THE ROOF TOP AIR CONDITIONER STEP 2-MOUNTING OUTDOOR UNIT STEP 3-INSTALLING THE CEILING ASSEMBLY STEP 4-ELECTRICAL WIRING STEP 5-COMPLETING THE INSTALLATION...
  • Seite 36 MESTIC RTA-2500 CONDIZIONATORE D’ARIA BENUTZERHANDBUCH Originalanweisungen Klimaanlage für Wohnmobile...
  • Seite 37 VORSICHTSMASSNAHMEN BEI DER INSTALLATION EINIGE INFORMATIONEN ÜBER IHRE NEUE KLIMAANLAGE PACKLISTE BAUTEILNAME BETRIEB DER SCHNURLOSEN FERNBEDIENUNG BEDIENFELD INSTALLATIONSANWEISUNG VOR DER INSTALLATION WARNUNG SCHRITT 3 – Installation an der Decke SCHRITT 4 – ELEKTRISCHE VERDRAHTUNG SCHRITT 5 – FERTIGSTELLEN DER INSTALLATION FEHLERBEHEBUNG NORMALE WARTUNGSVERFAHREN...
  • Seite 38 Gerät spielen. • Das Gerät muss IEC/EN 61000-3-11 entsprechen, der Impedanzwert der an das Produkt angeschlossenen Stromquelle muss kleiner oder gleich des zulässigen Werts von | Zsys| auf der folgenden Seite betragen. Model Max unit RTA-2500 0.316 Ω...

  • Seite 39: Vorsichtsmassnahmen Bei Der Installation

    VORSICHTSMASSNAHMEN BEI DER INSTALLATION VORSICHTSMASSNAHMEN BEI DER INSTALLATION WARNUNG: Bedingungen des elektrischen Anschlusses Sicherheitsvorkehrungen • Halten Sie sich an alle geltenden Regeln und Vorschriften. • Verwenden Sie keine beschädigten oder nicht-Standard-Kabel. Sie müssen sich bei der Installation an die elektrischen Sicherheitsbedingungen halten. •...

  • Seite 40: Einige Informationen Über Ihre Neue Klimaanlage

    EINIGE INFORMATIONEN ÜBER IHRE NEUE KLIMAANLAGE ELEKTRISCHER SCHALTPLAN Vielen Dank, dass Sie sich für die Klimaanlage für Wohnmobile entschieden haben. Dieses Handbuch enthält alle Informationen, die für Installation, Betrieb und Wartung notwendig sind. Nehmen Sie sich ein paar Minuten Zeit, um herauszufinden, wie Sie für die besten Kühlung und einen wirtschaftlichen Betrieb Ihrer neuen Klimaanlage sorgen können.

  • Seite 41: Packliste

    PACKLISTE BAUTEILNAME Packliste des Innengeräts Stückliste des Außengeräts...

  • Seite 42: Betrieb Der Schnurlosen Fernbedienung

    BETRIEB DER SCHNURLOSEN FERNBEDIENUNG EINFÜHRUNG ZU DEN TASTEN DER FERNBEDIENUNG Tasten auf der Fernbedienung Hinweis: • Dies ist eine Allzweck-Fernbedienung. Sie kann bei Klimaanlagen mit Multifunktion verwendet werde; Einige Hinweis: Diese Fernbedienung ist universell. Einige Funktionen sind bei diesem Gerät möglicherweise nicht Funktionen sind bei dem Model möglicherweise nicht vorhanden, so dass die Anlage einfach normal weiterläuft, verfügbar.

  • Seite 43: Turbo-Taste

    5 Lüfter-Taste 10 TEMP-Taste Mit dieser Taste können Sie der Reihe nach Auto-, Niedrige, Mittlere und Hohe Geschwindigkeit auswählen. Nachdem Mit dieser Taste können Sie die Temperatureinstellungen innen oder die Einstellungen der Umgebungstemperatur der Strom eingeschaltet wurde, wird der Auto-Lüfter für diesen Modus deaktiviert. Wenn Sie die AUTO-Taste drücken, innen vornehmen.
  • Seite 44 EINFÜHRUNG IN DIE SONDERFUNKTIONEN BETRIEBSANLEITUNG Über AUTO BETRIEB Allgemeiner Betrieb Wenn AUTO BETRIEB ausgewählt wird, erscheint die Soll-Temperatur nicht auf der LCD-Anzeige nicht. Das Gerät Drücken Sie nach dem Einschalten auf EIN/AUS, woraufhin das Gerät in Betrieb geht. (Hinweis: Wenn das Gerät wählt entsprechend der Umgebungstemperatur den passenden Betriebsmodus aus und regelt die Umgebung auf eingeschaltet wird, schließen die Lüftungsschlitze des Hauptgeräts automatisch.) eine angenehme Temperatur.

  • Seite 45: Auswechseln Der Batterien In Der Fernbedienung

    AUSWECHSELN DER BATTERIEN IN DER FERNBEDIENUNG BEDIENFELD Hinweis: Wenn die Fernbedienung fehlt, steuern Sie das Gerät mit dem Bedienfeld. Drücken Sie auf der Rückseite der Fernbedienung auf die mit „ “ markierte Stelle, wie in der Abbildung dargestellt, und schieben Sie dann die Abdeckung des Batteriefachs in die angezeigte Richtung.

  • Seite 46: Installationsanweisung

    INSTALLATIONSANWEISUNG VOR DER INSTALLATION FALL B. Führen Sie einen Testbetrieb des Geräts mit der richtigen Stromversorgung durch. Siehe Abschnitt Betriebsanweisung Wenn keine Dachöffnung verwendet wird, muss eine neue Öffnung (Siehe Abbildung 1) in das Dach des Fahrzeugs im Benutzerhandbuch. Betrieb und Installation Sehen Sie nach, ob alle Kontrollen richtig funktionieren und trennen Sie geschnitten werden.
  • Seite 47 BEFESTIGUNG DES AUSSENGERÄTS SCHRITT 2 – BEFESTIGUNG DES AUSSENGERÄTS Öffnen Sie die Verpackung und nehmen Sie das Außengerät heraus. 1) Wenn Sie das Außengerät nach dem Auspacken herausnehmen, heben Sie nicht den Kühler des Luftauslasses an der Rückseite der äußeren Abdeckung an (Siehe Abbildung 4-1).

  • Seite 48: Schritt 3 - Installation An Der Decke

    Sie müssen folgende Schritte nacheinander durchführen, um eine richtige Installation zu gewährleisten. Nehmen Sie die Baugruppe für die Decke sorgfältig Ziehen Sie die Befestigungsschrauben fest. Der aus dem Karton (die Fernbedienung ist ebenfalls darin Prozess ist abgeschlossen, wenn die Grunddichtung enthalten).

  • Seite 49: Schritt 4 - Elektrische Verdrahtung

    ELEKTRISCHE VERDRAHTUNG SCHRITT 4 – ELEKTRISCHE VERDRAHTUNG 220-240V AC VERDRAHTUNG Achten Sie darauf, dass die Stromversorgung des Geräts vollständig ausgesteckt ist, bevor Sie am Gerät arbeiten, um Stromstöße, Verletzungen und/oder Schäden am Gerät zu vermeiden. Nachdem die Baugruppe am Rahmen der Decke ordentlich an der Klimaanlage auf dem Dach befestigt wurde, müssen Sie folgende elektrischen Anschlüsse vornehmen.

  • Seite 50: Schritt 5 - Fertigstellen Der Installation

    FEHLERBEHEBUNG SCHRITT 5 – FERTIGSTELLEN DER INSTALLATION Falls Sie Probleme mit der Klimaanlage für Wohnmobile haben, lesen Sie sich folgendes Kapitel durch, bevor Sie sich an Um die Installation und die Abnahmebedingungen der Anlage abzuschließen, Ihren Service-Vertreter wenden. müssen Sie folgende Schritte durchführen. Überprüfen Sie die Position des Thermostats.

  • Seite 51: Normale Wartungsverfahren

    FEHLERCODE NORMALE WARTUNGSVERFAHREN Wenn der Zustand der Klimaanlage ungewöhnlich ist, fängt die Temperaturanzeige des Innengeräts an zu blinken und es wird der entsprechende Fehlercode angezeigt. Bitte suchen Sie auf der folgenden Liste nach dem Fehlercode. Die obige Anzeige dient ausschließlich Referenzzwecken.
  • Seite 52 WARNUNG WENN SIE SICH NICHT AN DIE ANWEISUNGEN HALTEN, KANN DIES ZU SCHWEREN VERLETZUNGEN FÜHREN. Berühren Sie die Klemmen nicht, ohne diese vorher entladen zu haben. Es liegt möglicherweise auch dann noch hohe Spannung an, wenn die Stromzufuhr getrennt wurde. Seien Sie bei der Wartung der Kühlanlage besonders vorsichtig, da diese über einen hohen Innendruck verfügt.
