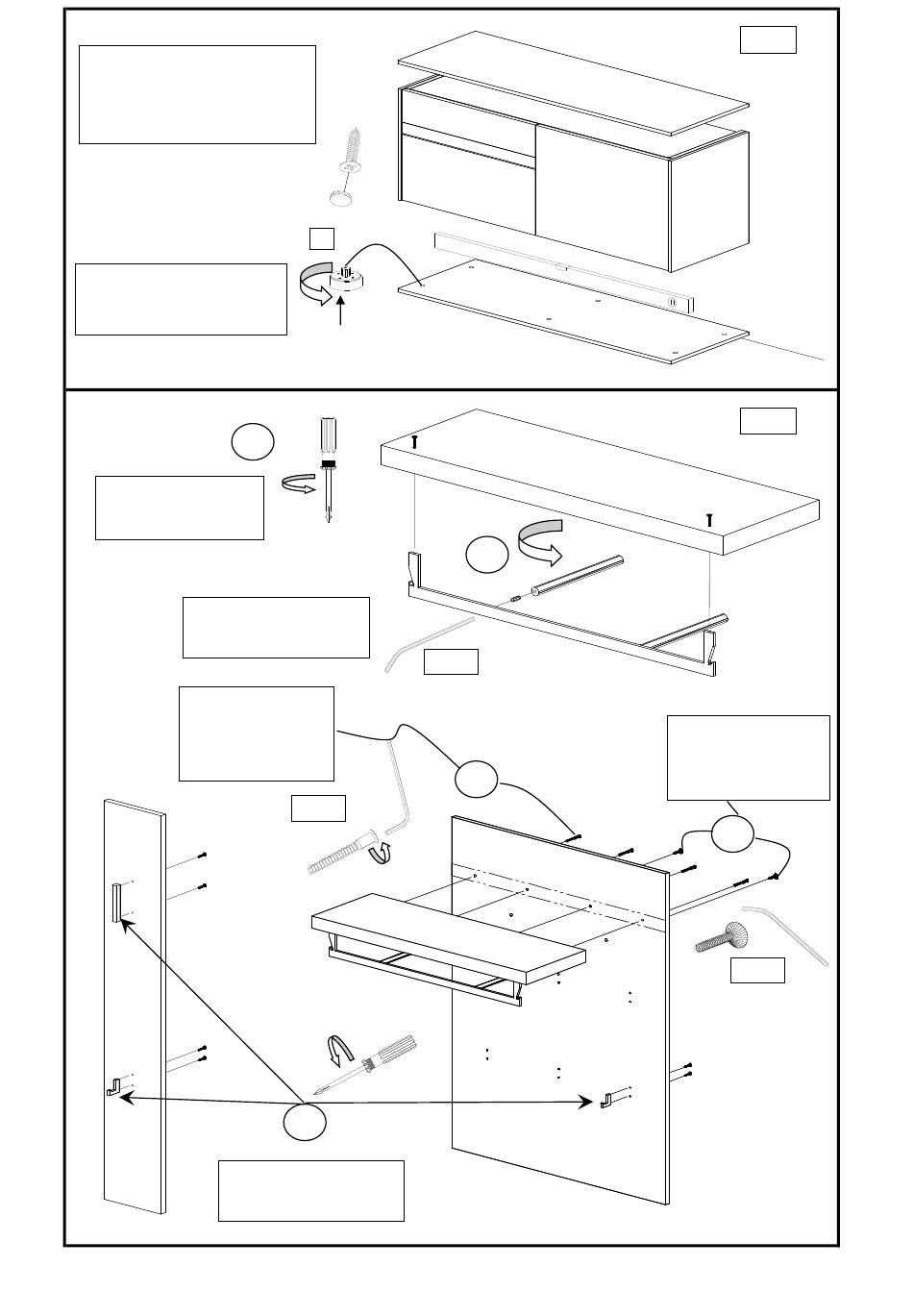

Bild 3, Abdeckplatten+ Füße montieren
Befestigung Abdeckplatten
13mm an markierten
Punkten von innen!
(Senkschraube 4x 27mm und
Abdeck-Kappen in Korpusfarbe)
Niveliergleiter in die
vorgesehenen Bohrungen
eindrücken und Schränke
ausrichten
Bild 4, Hutablage Garderobenhaken befestigen
GA-Bügel + Hutablage
mit Senkschrauben
M5x 55mm verbinden
GA-Bügel + GA-Stange
mit Gewindestift M8x
20mm befestigen
Hutablage und
Wandpaneel mit 4St.
Verbindungs-
Schrauben 6,3x
60mm befestigen!
Garderobenhaken mit
Gewindeschrauben M4x
25mm befestigen
. Montage Costa-Garderobe ab R6108.xlsx
+/-
2
SW 4
5
1
SW 4
3
21.07.2022/EFF
CED1
CED1
Wandpaneel + GA-
Stange mit 2 St.
Senkschraube M8x
35mm befestigen
4
SW 5
Seite 2/12
