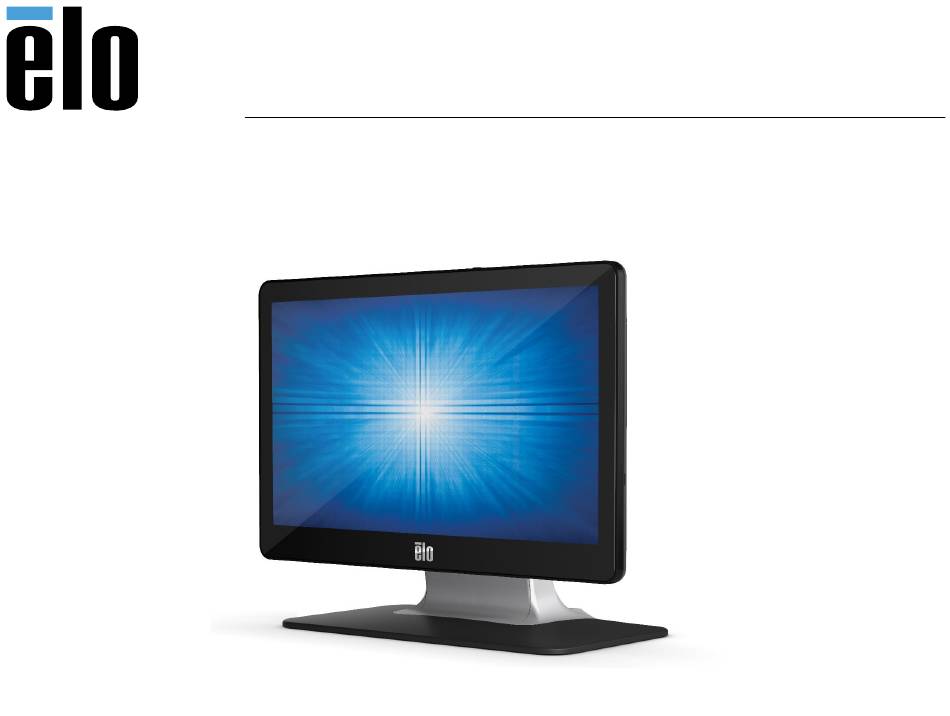

- Seite 1 BEDIENUNGSANLEITUNG Elo Touch Solutions BEDIENUNGSANLEITUNG, ET1502LM UM600539 Rev B...
- Seite 2 Zusicherungen oder Garantien bezüglich des hier dargestellten Inhalts und schließen ausdrücklich alle indirekten Garantien der Marktgängigkeit oder Eignung für einen bestimmten Zweck aus. Elo behält sich das Recht vor, diese Veröffentlichung zu überarbeiten und ihren Inhalt gelegentlich zu ändern, ohne dass Elo verpflichtet ist, jemanden von derartigen Überarbeitungen oder Änderungen in Kenntnis zu setzen.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Abschnitt 1: Einführung .............................................. 4 Abschnitt 2: Installation .............................................. 5 Abschnitt 3: Montage ............................................... 10 Abschnitt 4: Bedienung ............................................12 Abschnitt 5: Technischer Support ..........................................18 Abschnitt 6: Sicherheit und Wartung ........................................20 Abschnitt 7: Informationen bezüglich behördlicher Vorschriften ................................21 Abschnitt 8: Garantieinformationen .......................................... -
Seite 4: Abschnitt 1: Einführung
Abschnitt 1: Einführung Produktbeschreibung Ihr neuer Touchmonitor kombiniert die neuesten Entwicklungen der Touchtechnologie und des Anzeigedesigns mit der Zuverlässigkeit zum Einsatz in High-Traffic-Umgebungen. Dieser Touchmonitor besitzt einen 24-Bit-Aktiv-Matrix-Dünnfilmtransistor-LCD-Bildschirm für eine erstklassige Anzeigeleistung. Unterstützt Full HD, 1920 x 1080. Seine LED-Hintergrundbeleuchtung reduziert deutlich den Energieverbrauch und eliminiert den Bedarf an Quecksilber (im Vergleich zu Bildschirmen mit CCFL-Hintergrundbeleuchtung). -
Seite 5: Abschnitt 2: Installation
Touchmonitor • Anleitung für schnelle Installation • HDMI-Kabel • Touch-USB-Kabel (USB Type-A oder Type-C) • Power Brick (Elo P/N: E128201) • Netzleitung für Europa • Netzleitung für Nordamerika • EEI-Etikett • 2 x Kabelklemme, 2 x Kabelbinder, 3 x Schraube (M3x8mm) für Kabelklemmen, 2 x Schraube (M3x10mm) für Kabelklappen... -
Seite 6: Ständerausführung
Ständerausführung Der Ständer des Touchmonitors kann zwischen zwei Positionen umgewandelt werden: die flache („liegende“) Position und die hohe („stehende“) Position. Der Touchmonitor wird in der „liegenden“ Position mit flachem Profil ausgeliefert. Position mit flachem („liegendem“) Profil Zur Umwandlung des Standfußes in die „senkrechte“ Position mit aufrechtem Profil müssen Sie die Flügelschrauben in den hohen oder „H“- Schraubenlöchern an der Unterseite des Basisteils befestigen. - Seite 7 Anschlussblende VGA-DB15-zu-Micro-Kabel, separat erhältlich Kabelklemmen Hinweis: Punkte zur Kabelfixierung können zum Festbinden der Kabel mit Kabelbindern genutzt werden. Führen Sie zur Sicherung der Kabelverbindungen einfach die Kabelbinder durch die Punkte zur Kabelfixierung und um das Kabel. Bedienungsanleitung ET1502LM...
- Seite 8 Videoquelle mit VGA und Berührungsquelle mit USB Type-C: Verbinden Sie ein Ende des VGA-DB15-zu-MICRO-Kabels (separat erhältlich, Elo-P/N: E710549) mit dem VGA-Eingang des Monitors und das andere Ende mit Ihrer VGA-Videoquellen (ziehen Sie für optimale Leistung die Schrauben des Videokabels am VGA-Anschluss fest).
-
Seite 9: Softwaretreiber Der Touch-Technologie Auf
Softwaretreiber der Touch-Technologie auf Bei Ihrem projiziert-kapazitiven Touch-Monitor mit Windows 7, Windows 10 und den meisten Versionen von Mac OS X, Android oder Linus werden keine zusätzlichen Treiber benötigt, da die im Betriebssystem integrierten HID-Treiber verwendet werden. Wird der Monitor mit dem Betriebssystem Windows XP verwendet, installieren Sie anhand folgender Schritte den Touchtreiber für Windows XP. -
Seite 10: Abschnitt 3: Montage
Abschnitt 3: Montage VESA-Befestigung an der Rückseite Ein Montagemuster mit vier Löchern (75 x 75 mm und 100 x 100 mm) für M4-Schrauben x 4, Länge 10 mm, finden Sie an der Rückseite des Monitors. Für den Zugriff auf diese Befestigungsschnittstelle entfernen Sie den Standfuß mit einem Kreuzschlitzschraubendreher. Der FDMI- kompatible Zählcode für den VESA-Standard lautet: VESA MIS-D, 75, C sowie VESA MIS-D, 100, C. -
Seite 11: Befestigung Des Basisteils
Befestigung des Basisteils Basismontageoptionen werden nachstehend gezeigt. KABELÖFFNUNG Bedienungsanleitung ET1502LM... -
Seite 12: Abschnitt 4: Bedienung
Das System verbraucht in den Modi RUHEZUSTAND und AUS sehr wenig Energie. Detaillierte Spezifikationen zum Stromverbrauch finden Sie in den technischen Daten auf der Elo-Website unter http://www.elotouch.com. Durch Berühren des Bildschirms beenden Sie den Modus RUHEZUSTAND des angeschlossenen PCs (entspricht dem Bewegen der Maus oder dem Drücken einer Tastaturtaste). -
Seite 13: Projiziert-Kapazitive Touchtechnologie
Projiziert-kapazitive Touchtechnologie Bei Verbindung mit Windows 7, Windows 10 und den meisten Versionen von Mac OS X, Android und Linux kann der Touch-Monitor 10 Berührungen gleichzeitig erkennen. Beim Anschluss an Computern unter Windows XP erkennt der Touchmonitor nur eine einzige Berührung. In Abschnitt 2 „Softwaretreiber der Touchtechnologie installieren“... -
Seite 14: Unterstützung Von Gesten
Unterstützung von Gesten TouchPro-PCAP-Technologie ermöglicht mehrere Gesten, die einzelne und mehrere Berührungen unterstützen. Die unterschiedlichen Gesten, die Windows 7 und 10 unterstützt, sind auf der Microsoft-Website unter http://msdn.microsoft.com/en-us/library/dd940543 aufgeführt. Video Bei der systemeigenen Auflösung eines Bildschirms handelt es sich um seine in Pixeln gemessene Breite und Höhe. Generell sieht ein an diesem Monitor angezeigtes Bild optimal aus, wenn die Ausgangsauflösung Ihres Computers mit der nativen Auflösung, die bei 1920 x 1080 liegt, dieses Monitors übereinstimmt. - Seite 15 Die OSD-Tasten steuern eine grafische Nutzerschnittstelle am Bildschirm, die Ihr Eingangsvideo überlagert und folgende Anpassungen ermöglicht: Parameter Verfügbare Einstellung Erhöht/verringert die Helligkeit des Monitors. Helligkeit Standard: 100 Kontrast Erhöht/verringert den Kontrast des Monitors. Standard: Optimale Grauabstufungen Ermöglicht eine Feineinstellung des Pixelpunkttaktes des Bildschirms. Takt Nur bei Video über den VGA-Eingang verfügbar.
- Seite 16 Standard: 70 Stummschaltung des internen Lautsprechers des Monitors aktivieren/deaktivieren. Stumm Standard: Stummschaltung deaktiviert Nutzen Sie diese Funktion zur Vermeidung des Memory-Effekts. Ihr Elo-Monitor zeigt alle 2 Stunden 2 Sekunden lang automatisch ein Muster, damit kein Memory-Effekt eintritt. Bildschirmschoner Standard: Deaktiviert Falls für die nachstehend angegebene keine Touch-Aktivität an Ihrem Elo-Monitor erfolgt, wird die Helligkeit automatisch reduziert (wird bei Touch-...
-
Seite 17: Osd- Und Betriebssperren
OSD- und Betriebssperren Halten Sie die „Menu (Menü)“- und „ “-Taste gleichzeitig zwei Sekunden lang gedrückt, um die Funktion OSD Locking (OSD-Sperre) zu aktivieren/deaktivieren. Ist OSD Locking (OSD-Sperre) aktiviert, hat das Drücken von Menu (Menü)-, Aufwärts-, Abwärts- oder Select (Wählen)-Taste keine Wirkung. -
Seite 18: Abschnitt 5: Technischer Support
Für den Fall, dass Ihr Touchmonitor Betriebsstörungen aufweist, beachten Sie bitte die folgenden Vorschläge. Bei anhaltendem Problem wenden Sie sich bitte an Ihren Händler vor Ort oder an den Kundendienst von Elo Touch Solutions. Rufnummern des weltweiten technischen Supports finden Sie auf der letzten Seite dieser Bedienungsanleitung. -
Seite 19: Technische Unterstützung
Das mitgelieferte Kabel unterstützt USB 2.0, es unterstützt nicht Video/Audio/Strom. Welche Funktion unterstützt USB-Type-A-zu- Type-C? Auf der Elo-Webseite können Sie ein USB-Type-C-zu-Type-C-Kabel erwerben (Elo-P/N: E710364) Es dauert lange, bis der Monitor gestartet oder Prüfen Sie die „Videopriorität“-Einstellungen des Videoanschlusses, den Sie verwenden. -
Seite 20: Abschnitt 6: Sicherheit Und Wartung
Stecker in eine Steckdose zu stecken, die nicht für diesen Zweck ausgelegt ist, oder dafür zu modifizieren. Verwenden Sie keine beschädigte Netzleitung. Verwenden Sie nur die Netzleitung, die bei Ihrem Elo-Touchmonitor mitgeliefert wurde. Bei Verwendung einer nicht zugelassenen Netzleitung kann Ihr Garantieanspruch erlöschen.
