eCho MeSSUNGeN IN eChTZeIT
Spezielle Messgeräte für SFN Netzwerke:
die bis zu 16 Echos & Pre-Echos in Echtzeit messen können
TECHNISAT erinnert daran, dass in Europa die Abschaltung der analogen TV Sender in vollem Gange ist. Einige Länder,
wie Spanien und Italien haben beschlossen, Digital-TV "SFN" (Single Frequency Networks) zu installieren, d. H. ein
nationaler Fernsehsender hat im ganzen Land die gleiche Frequenz/Kanal. Dies bietet fantastische Möglichkeiten,
bedeutet aber auch, dass in Bereichen zwischen zwei Zellen die Möglichkeit besteht, die gleichen Signale von mehr als
einem Sender zu empfangen.
Wenn das "SFN" Netzwerk gut entworfen wurde, werden geringfüge Signallaufzeitverzögerungen (die wir "Echos"
nennen), die durch die verschiedenen Entfernungen, in welchen die Sender lokalisiert sind, entstehen, durch die
wertvolle GUARD INTERVAL Funktion absorbiert. Diese Funktion ist Bestandteil der DVB-T & T2 (COFDM) Modulation
und konsequenter Weise wird es keine Probleme mit dem Empfang geben. Leider haben die Erfahrungen in den letzten
Jahren gezeigt, dass die Realität anders als die Theorie aussieht, besonders wenn es mehrere lokale Fernsehsender und
viele DVB-H Zellen (TV für Mobiltelefone) gibt, die viele Störungen erzeugen können.
Sie könnten daher Begegnung mit der unangenehmen Erfahrung machen, ein Signal mit einer guten Leistung zu empfangen,
aber nicht in der Lage zu sein das Bild darzustellen und die Ursache des Fehlers zu ermitteln. In diesem Fall ist es
unabdingbar, die Impulsantwort in Echtzeit messen und die Verzögerung oder Vorzeitigkeit des Echos im Vergleich zum
Hauptsignal zu messen. Wenn Sie die Ausrichtung der Antenne ändern, ist es möglich auf intuitiver Weise das Hauptsignal
zu maximieren, während die Leistung der interferierenden Echos minimiert wird.
Wieder einmal ist TECHNISAT das erste Unternehmen, dass Messgeräte für TV-Installateure liefert, die bis zu 16 ECHOS
und VORECHOS in Echtzeit messen können. TECHNISAT Messgeräte ermöglichen die Darstellung der ECHOS, messen die
Leistung und die Verzögerung in µs, sowie die Entfernung des störenden Senders in Km. Derzeit gibt es nur sehr wenige
Messgeräte, die es erlauben ECHOS und VORECHOS in Echtzeit und in einer Entfernung von bis zu 75 Km zu messen, ein
größere Amplitude des GUARD INTERVAL bieten und vor allem, die mittels einer grün dargestellten Region die nutzbare
Empfangszone darstellen können - mit anderen Worten, dem GUARD INTERVAL entsprechend.
Die Amplitude des GUARD INTERVAL variiert je nach Modulationsparameter: siehe die Tabelle unten, um die Amplitude des
GUARD INTERVAL und alle möglichen DVB-T-Konfigurationen zu finden.

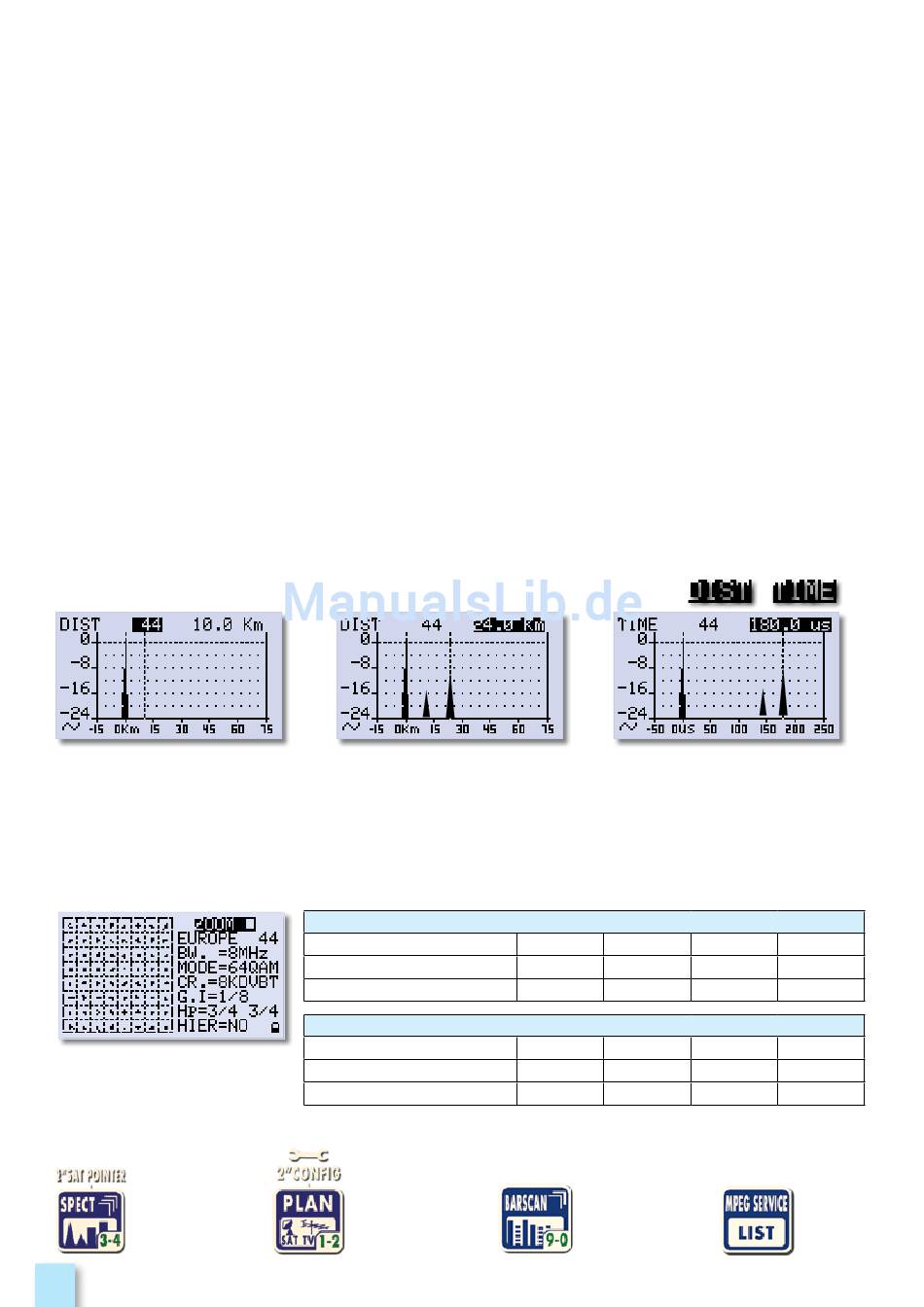

Wählen Sie den ECHO Darstellungsmodus: DISTaNCe oder TIMe:
oPTIMaLer eMPFaNG:*
Kein echo vorhanden
* Bitte Beachten Sie: Gültige Beispiele
für ein DVB-T QFDM 8K Signal mit einer
Bandbreite von 8 MHz und einem GUARD
INTERVAL von 1/8. Diese Information
wird bei TECHNISAT Messgeräten rechts
neben dem Konstellationsdiagramm
dargestellt, siehe unten.
Konstellation DVB-T-
64QaM: Die Tabelle rechts
zeigt alle verfügbaren
Modulationsparameter
VerwaNDTe FUNKTIoNeN
TV Spektrum
Analysator
6
GUTer eMPFaNG:*
2 echos vorhanden, aber innerhalb des
GUarD INTerVaL, aus einer entfernung von:
1. echo: 15 Km, entspricht einer 50 µs
Verzögerung.
2. echo: 24 Km, entspricht einer 83 µs
Verzögerung.
GUarD INTerVaL Breite
DVB-T 2.000 carriers (2K DVB-T)
GUARD INTERVAL
max time (microseconds)
max distance (Km)
DVB-T 8.000 carriers (8K DVB-T)
GUARD INTERVAL
max time (microseconds)
max distance (Km)
Auswahl der
TV Kanalliste
(PLAN)
__________________
Die einzigen Messgeräte
SChLeChTer eMPFaNG (oder KeIN eMPFaNG):*
2 echos vorhanden, außerhalb des GUarD
INTerVaL, aus einer entfernung von:
1. echo: 40 Km, entspricht einer 133 µs
Verzögerung.
2. echo: 45 Km, entspricht einer 150 µs
Verzögerung.
1/4
1/8
56
28
16.8
8.4
1/4
1/8
224
112
67.2
33.6
____________________________
Balkenscann
(Tilt Graph)
1/16
1/32
14
7
4.2
2.1
1/16
1/32
56
28
16.8
8.4
MPEG
Service
Liste
