ITC1013

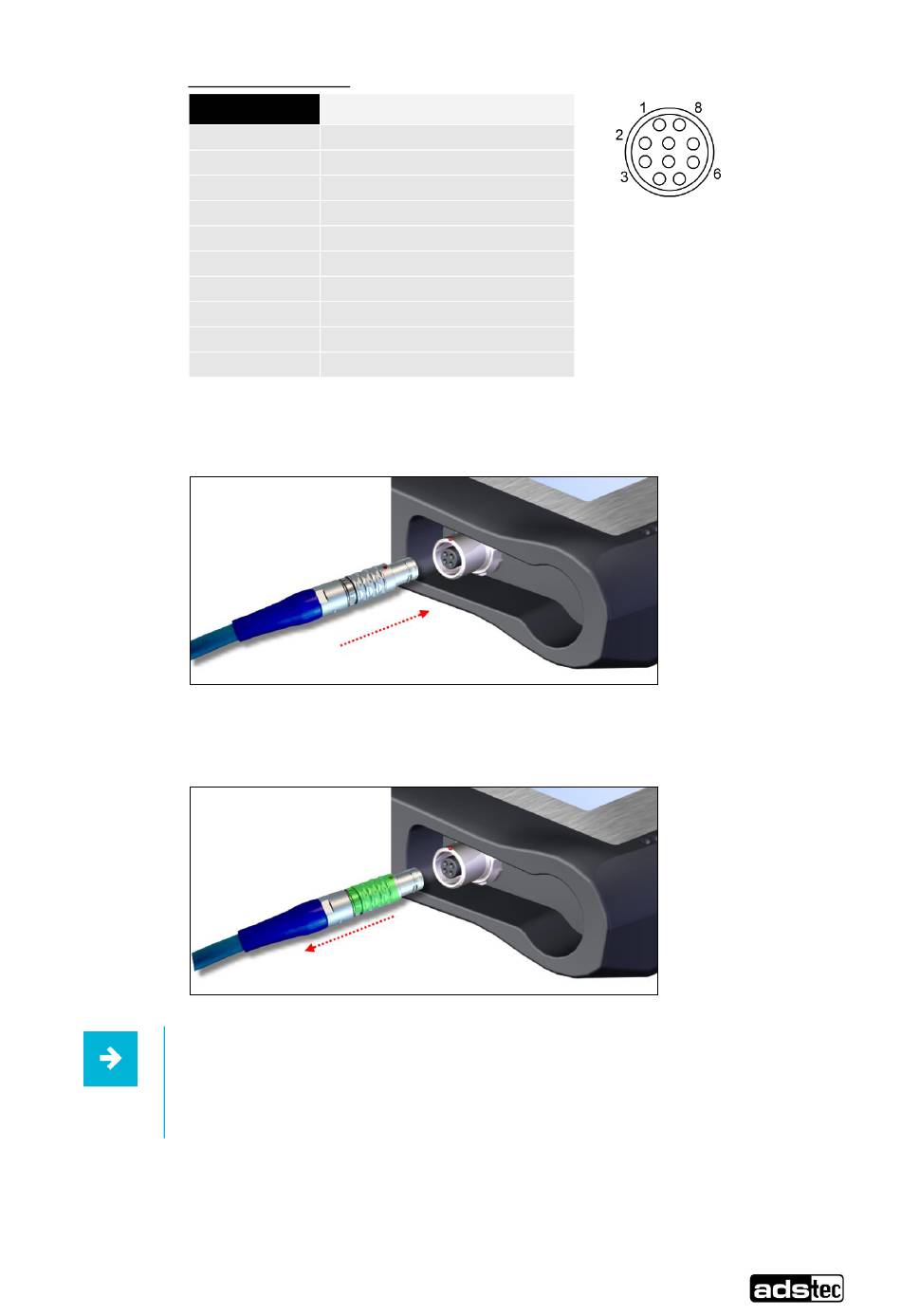

Pin-Belegung: RS232
PIN-NUMMER
Das ODU-Kabel muss so eingesteckt werden das die roten Markierungen
übereinstimmen.
Um das ODU-Kabel wieder zu lösen, muss dieses im grün markierten Bereich nach
hinten gezogen werden. Hierdurch löst sich die Rastung am Steckerende.
Hinweis:
Die Schnittstelle wird in den Netzwerkverbindungen immer angezeigt, selbst
wenn die Schnittstelle am Gerät bedingt durch die Ausstattungsvariante
nicht vorhanden ist. Die Funktionalität ist nur bei vorhandener Schnittstelle
gewährleistet.
© ads-tec GmbH • Heinrich-Hertz-Str.1• 72622 Nürtingen
SIGNAL NAME
1
2
3
4
5
6
7
8
9
10
DCD
RxD
TxD
DTR
GND
DSR
RTS
CTS
RI
NC
