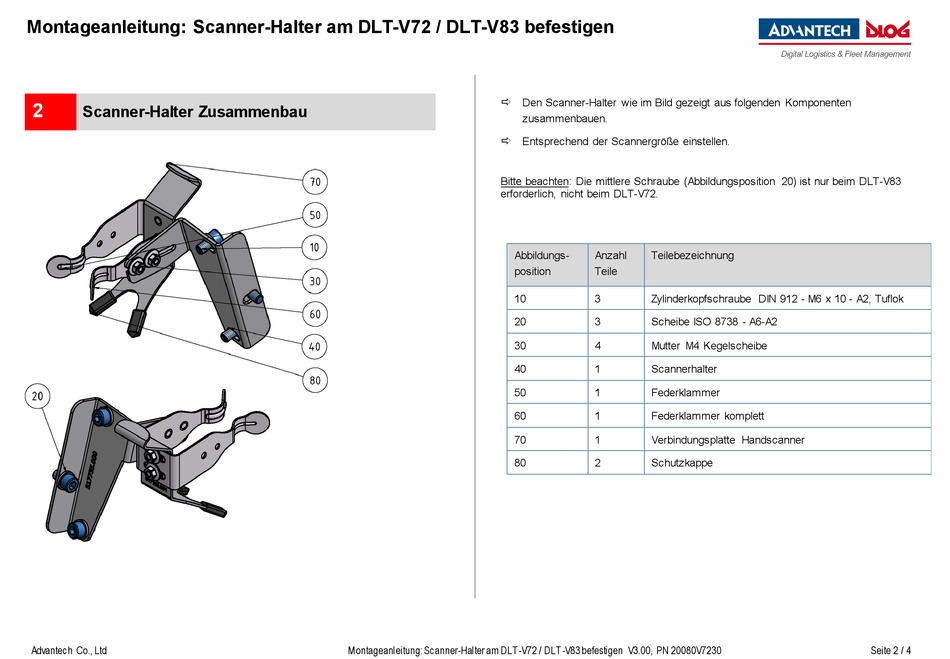

Montageanleitung: Scanner-Halter am DLT-V72 / DLT-V83 befestigen
2
Scanner-Halter Zusammenbau
Advantech Co., Ltd
 Den Scanner-Halter wie im Bild gezeigt aus folgenden Komponenten
zusammenbauen.
 Entsprechend der Scannergröße einstellen.
Bitte beachten: Die mittlere Schraube (Abbildungsposition 20) ist nur beim DLT-V83
erforderlich, nicht beim DLT-V72.
Abbildungs-
position
10
20
30
40
50
60
70
80
Montageanleitung: Scanner-Halter am DLT-V72 / DLT-V83 befestigen V3.00, PN 20080V7230
Anzahl Teilebezeichnung
Teile
3 Zylinderkopfschraube DIN 912 - M6 x 10 - A2, Tuflok
3 Scheibe ISO 8738 - A6-A2
4 Mutter M4 Kegelscheibe
1 Scannerhalter
1 Federklammer
1 Federklammer komplett
1 Verbindungsplatte Handscanner
2 Schutzkappe
