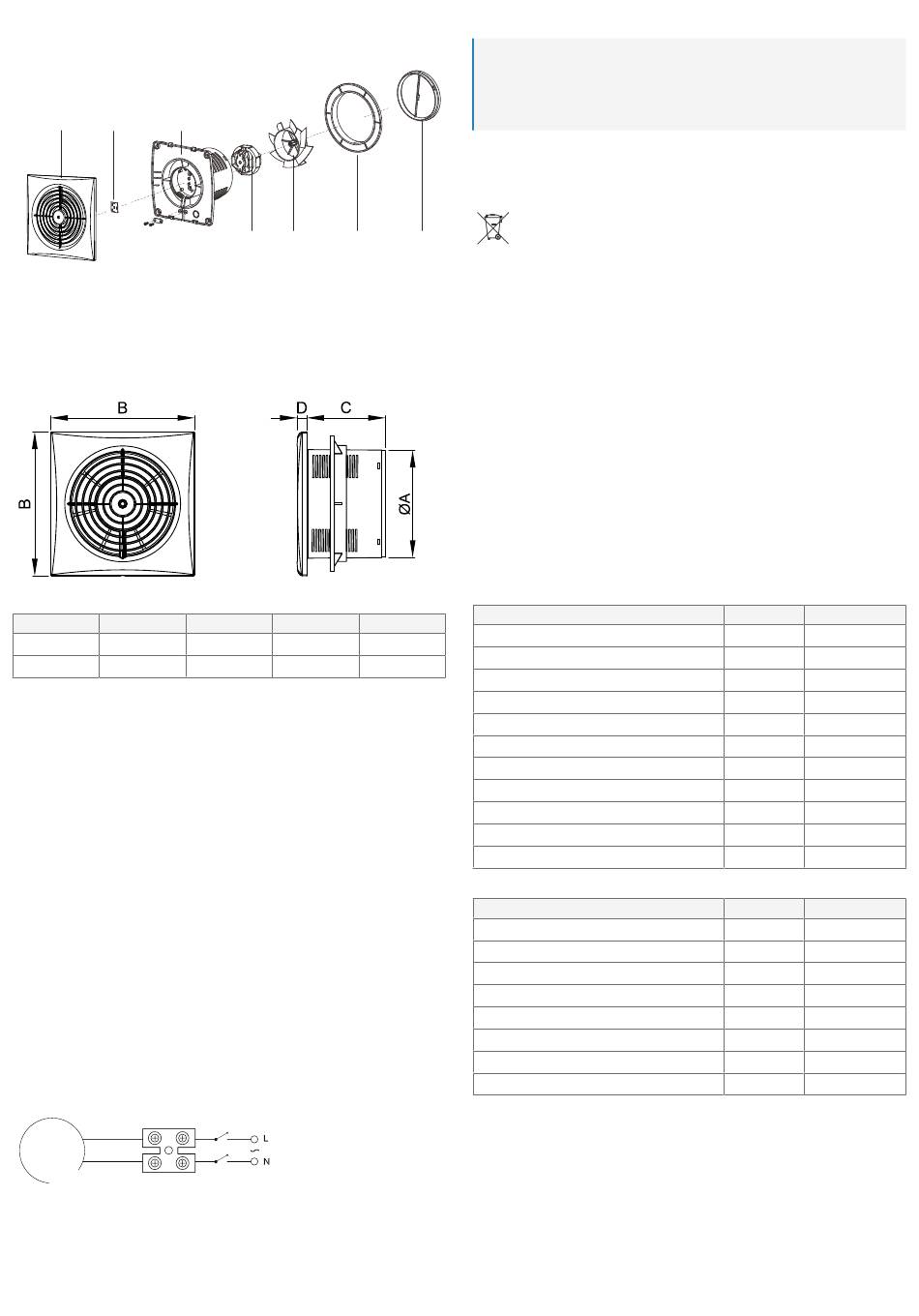

6 Aperçu du produit
6.1 Composants
1
2
3
1
Panneau
3
Boîtier
5
Lame
7
Obturateur
6.2 Dimensions
N°
ØA
2616627
Ø 99 mm
2616628
Ø 148 mm
7 Conditions d'installation
■
Hauteur d'installation par rapport au sol : min. 2,3 m
■
Le produit ne doit fonctionner qu'avec la tension secteur.
■
Le produit doit être protégé par un fusible 10/16 A dans la boîte à fusibles du bâtiment.
Un disjoncteur de fuite à la terre doit être installé au préalable (disjoncteur différentiel FI).
■
Installer un interrupteur pour la commande marche/arrêt du produit. Distance entre les
points de contact du commutateur de polarité : min. 3 mm.
■
La température de l'air ne doit pas dépasser +45 °C.
■
Ne pas installer dans un endroit mouillé ou très humide.
■
Ne pas installer dans un endroit où l'eau peut éclabousser le produit.
■
Ne pas installer dans un endroit où l'eau peut pénétrer dans le conduit d'aspiration.
■
Pour une utilisation avec des foyers qui nécessitent une cheminée dans la pièce à venti-
ler, un apport en air suffisant doit être prévu pour l'utilisation du produit comme ventila-
teur d'extraction.
■
Empêcher le refoulement.
Conformité
■
L'installation du produit doit être conforme à la norme DIN VDE 0100-701. Respecter les
zones de protection pour les pièces avec bain ou douche.
■
Dans les établissements commerciaux, il convient de respecter les réglementations rela-
tives à la prévention des accidents de l'assurance responsabilité civile de l'employeur
concernant les systèmes électriques et le matériel d'exploitation.
8 Schéma de câblage
Moteur
7
4
5
6
2
Circuit imprimé du voyant lumineux
4
Moteur
6
Bague
B
C
D
151 mm
96 mm
193 mm
106 mm
Câble marron
Câble bleu
9 Nettoyage et entretien
Important:
– N'utilisez pas de produits de nettoyage agressifs, d'alcool à friction ou d'autres solu-
tions chimiques. Ils endommagent le boîtier et peuvent provoquer un dysfonctionne-
ment du produit.
– Ne plongez pas le produit dans l'eau.
1. Débranchez le produit de l'alimentation électrique.
2. Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.
10 Élimination des déchets
Tous les équipements électriques et électroniques mis sur le marché européen
doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit
7
être éliminé séparément des déchets municipaux non triés à la fin de son cycle
de vie.
Tout détenteur d'appareils usagés est tenu de les remettre à un service de col-
lecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus
de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne
sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être
enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point
de collecte.
Les distributeurs d'équipements électriques et électroniques sont légalement tenus de re-
prendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gra-
tuit suivantes (plus d'informations sur notre site Internet) :
■
à nos filiales Conrad
■
dans les centres de collecte créés par Conrad
■
dans les points de collecte des organismes de droit public chargés de l'élimination des
déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distri-
buteurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)
L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipe-
ment usagé à mettre au rebut.
Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'ap-
pliquer pour la remise et le recyclage des appareils usagés.
11 Caractéristiques techniques
Tension de fonctionnement
14 mm
Fréquence de tension de fonctionnement
14 mm
Classe de protection
Protection contre les infiltrations
Longueur de câble d'alimentation
Température d'air max.
Température de fonctionnement
Humidité de fonctionnement (sans condensation)
Température durant le stockage
Humidité de stockage (sans condensation)
Matériau
Nº de commande : 2616627
Obturateur pour empêcher le refoulement
Consommation électrique
Volume d'air max.
Vitesse du moteur
Émissions sonores max. (à partir de 3 m)
Diamètre de conduit requis (Ø)
Dimensions (l x h x P)
Poids
Unité
Valeur
V/AC
220 - 240
Hz
50
Classe II
IPX2
mm
380
°C
+45
°C
0 à +45
% RH
≤85
°C
0 à +45
% RH
≤85
ABS
Unité
Valeur
Oui
W
12
m³/h
130
min-1
2200
dB(A)
34
mm
100
mm
151 × 151 × 110
g
510
