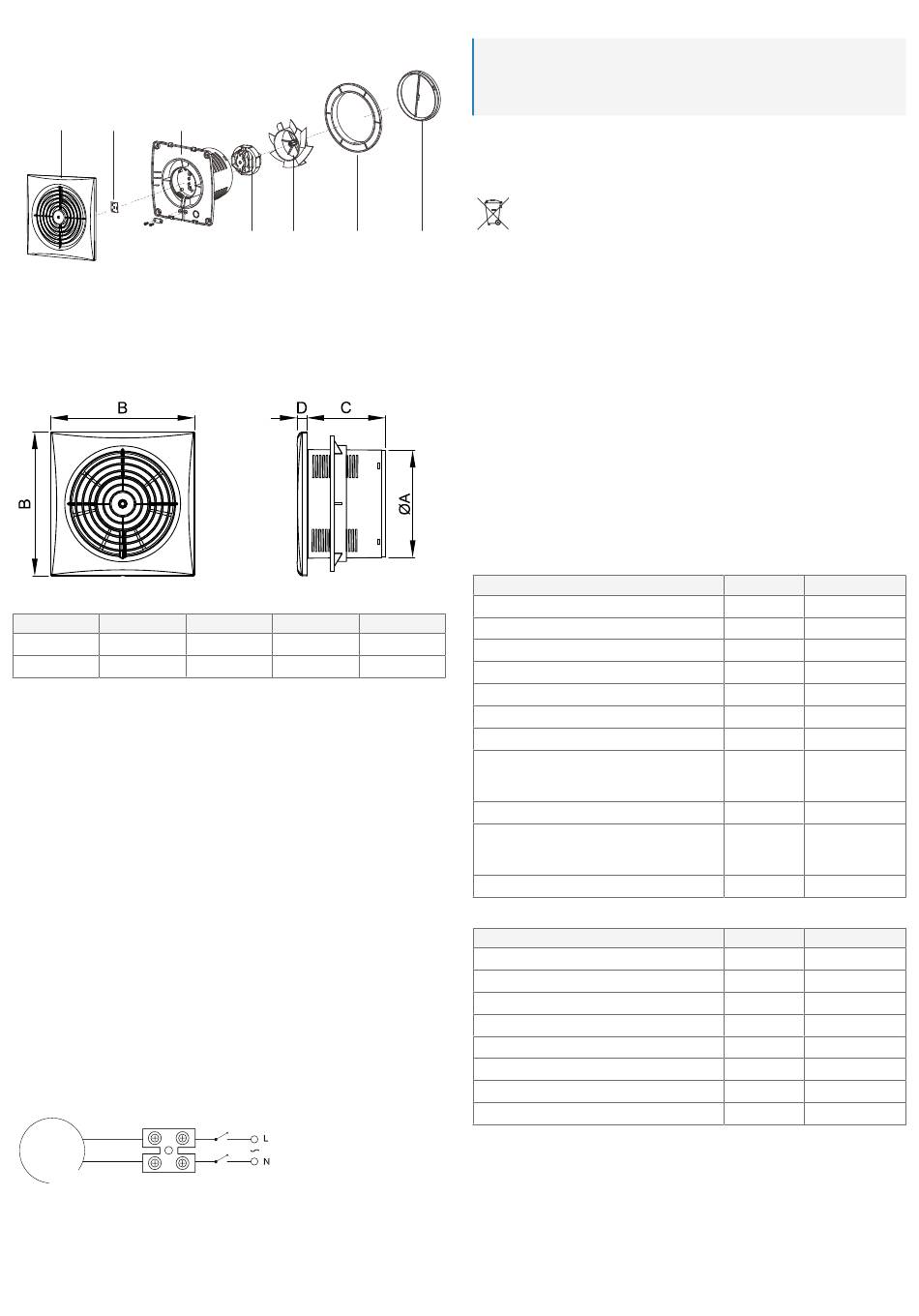

6 Productoverzicht
6.1 Onderdelen
1 2 3
1 Paneel
3 Behuizing
5 Blad
7 Sluiter
6.2 Afmetingen
Nr. ØA
2616627 Ø 99 mm
2616628 Ø 148 mm
7 Installatievereisten
■
Installatiehoogte vanaf de vloer: min. 2,3 m
■
Het product mag alleen op netspanning worden gebruikt.
■
Het product moet worden beschermd door een 10/16A zekering in de stoppenkast van
het gebouw. Hiervoor moet een verliesstroomschakelaar worden geïnstalleerd (FI-bevei-
ligingsschakelaar).
■
Installeer een schakelaar om de aan/uit-stand van het product te regelen. Afstand tussen
contactpunten van polariteitsschakelaar: min. 3 mm.
■
De luchttemperatuur mag +45 °C niet overschrijden.
■
Niet installeren op een natte of zeer vochtige locatie.
■
Niet op een locatie plaatsen waar water tegen het product kan spatten.
■
Niet op een locatie plaatsen waar water in het aanzuigkanaal terecht kan komen.
■
Voor gebruik met haarden die een schoorsteen nodig hebben in de te ventileren ruimte,
moet er voor voldoende luchtinlaat worden gezorgd voor het gebruik van het product als
afzuigventilator.
■
Voorkom terugstroming.
Conformiteit
■
De installatie van het product moet voldoen aan DIN VDE 0100-701. Respecteer de be-
schermingszones voor vertrekken met bad of douche.
■
In commerciële inrichtingen dienen de ongevallenpreventievoorschriften van de ARBO-
wet in acht te worden genomen.
8 Bedradingsschema
Motor
10
4 5 6
2 PCB van indicatielampje
4 Motor
6 Ring
B C D
151 mm 96 mm
193 mm 106 mm
Bruine draad
Blauwe draad
9 Onderhoud en reiniging
Belangrijk:
– Gebruik geen agressieve reinigingsmiddelen, wrijfalcohol of andere chemische oplos-
singen. Ze beschadigen de behuizing en kunnen storingen in het product veroorzaken.
– Dompel het product niet in water.
1. Koppel het product los van de voeding.
2. Reinig het product met een droog, pluisvrij doekje.
10 Verwijdering
Alle elektrische en elektronische apparatuur die op de Europese markt wordt ge-
bracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit ap-
paraat aan het einde van zijn levensduur gescheiden van het ongesorteerd ge-
7
meentelijk afval moet worden weggegooid.
Iedere bezitter van oude apparaten is verplicht om oude apparaten gescheiden
van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn ver-
plicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten,
evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen
worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij
een inzamelpunt.
Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude ap-
paratuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden
(meer informatie op onze website):
■
in onze Conrad-filialen
■
in de door Conrad gemaakte inzamelpunten
■
in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesys-
temen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG
Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eind-
gebruiker verantwoordelijk.
Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden
voor het inleveren van oude apparaten en het recyclen van oude apparaten.
11 Technische gegevens
Bedrijfsspanning
Bedrijfsspanning frequentie
14 mm
Beschermingsklasse
14 mm
Beschermingsgraad
Lengte van de stroomkabel
Max. luchttemperatuur
Bedrijfstemperatuur
Werkende vochtigheid (niet condenserend)
Opslagtemperatuur
Opslagvochtigheid (niet condenserend)
Materiaal
Artikelnr.: 2616627
Sluiter om terugstroming te voorkomen
Stroomverbruik
Max. luchthoeveelheid
Motorsnelheid
Max. geluidsemissie (op 3 m)
Vereiste kanaaldiameter (Ø)
Afmetingen (b x h x d)
Gewicht
Eenheid Waarde
V/AC 220 - 240
Hz 50
Klasse II
IPX2
mm 380
°C +45
°C 0 tot +45
% relatieve ≤85
luchtvochtig-
heid
°C 0 tot +45
% relatieve ≤85
luchtvochtig-
heid
ABS
Eenheid Waarde
Ja
W 12
m³/h 130
min-1 2200
dB(A) 34
mm 100
mm 151 x 151 x 110
g 510
