Cable length / cable cross section
You get the spotlight ex works with a cable length of 5m. That is why the cable cross section is already determined for the
first 5m. The following cable cross section for the cable extension has to be chosen from the junction box to the power supply
unit/ballast, depending on the cable length still missing. The maximum cable length from the power supply unit/ballast to the
junction box depends only on the cross section of the cable which should be extended. The following table shows the cable
lengths as well as the cable cross section which has to be chosen for the extension requested, depending on the power supply.
You may only carry out extensions with one cable cross section!
A fall of voltage of 2.5 V over the cable between the power supply unit/ballast and the junction box art. No. 4010020 is
acceptable at a power supply of 12V. In case of an assembly on the floor, the junction box should be filled with compound,
after connecting the cable. The connection may be only carried out with a power supply unit/ballast from LAHME.
Longueur de câble et section
Le Projecteur est de série équipée de 5m de câble, de ce fait la section de câble est au départ déjà déterminée.
La section du câble de prolongation est à déterminer en fonction de la longueur complémentaire, de la boîte de dérivation au
appareil d`alimentation/ballast. La longueur maximum du câble,du appareil d`alimentation/ballast à la boîte de derivation est
dépendante de la section à définir. Le tableau ci-joint vous dètermine les sections à utiliser en fonction des longueurs et du
Voltage secondaire du appareil d`alimentation/ballast. La section de prolongation doit être la même de la boîte de dérivation
au appareil d`alimentation/ballast. Une chute de tension de 2,5V est tolérable à une sortie d´alimentation de 12V, il est bien
entendu du appareil d`alimentation/ballast à la boîte de dérivation (Réf 4010020 Après installation dans le sol et
raccordement, couler une matière isolante à l´intérieur) L´Alimentation ne doit être faite qu´avec un appareil
d`alimentation/ballast LAHME.

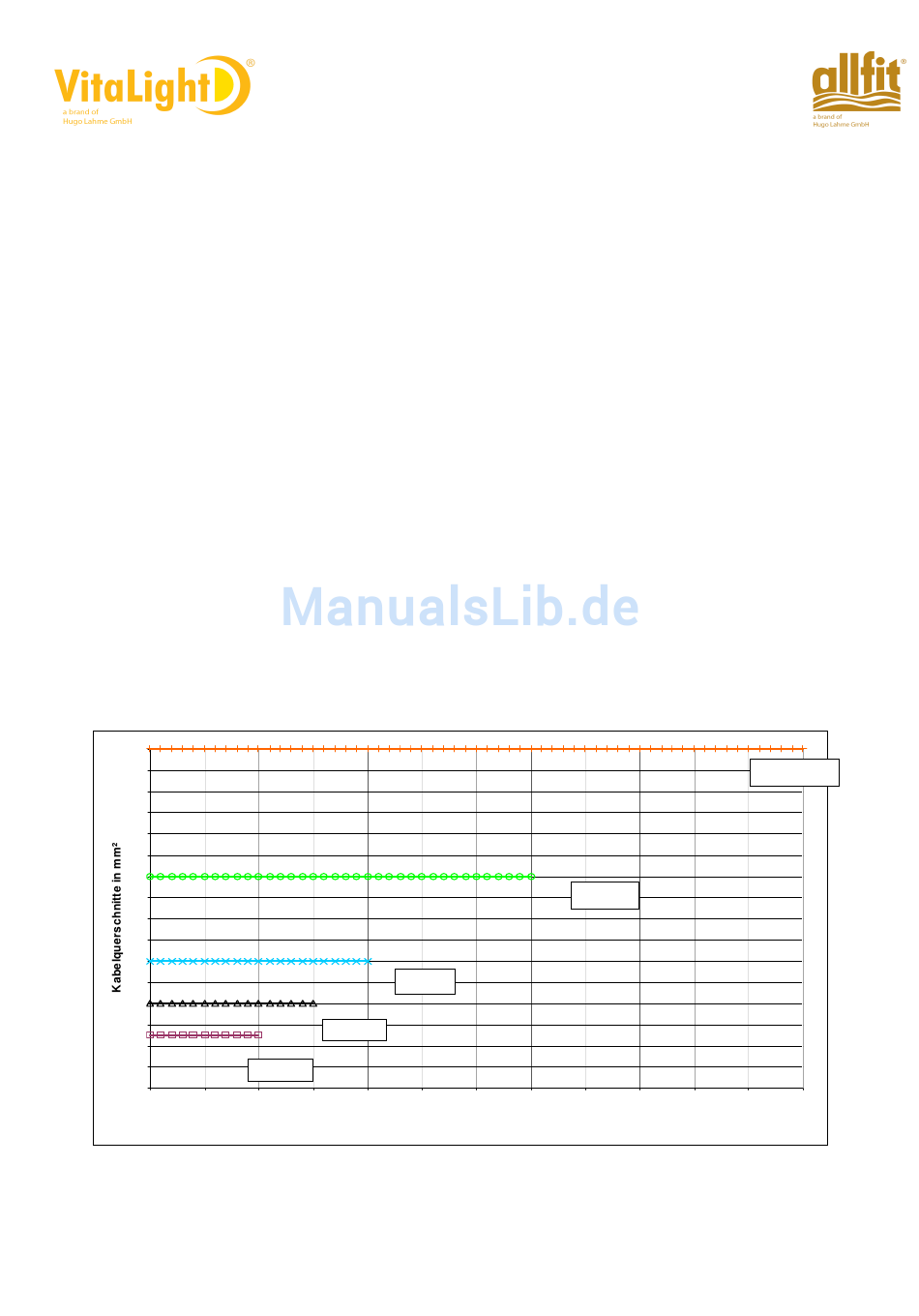

Diagramm zur Auswahl der Kabelquerschnitte - Kabelverlängerungen / RGB und Monochrom
Diagram for choice the cable cross section - cable length / RGB and Monochrom
Diagramme de sections / RGB et Monochrom
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
5,0
7,5
Art. Nr.: 576785
6,0mm²
4,0mm²
2,5mm²
10 ,0
12 ,5
15,0
17,5
z u sä tz liche Ka be llä ng e in m
Stand: 06/08
10,0mm²
2 0 ,0
2 2 ,5
2 5,0
2 7,5
16,0mm²
3 0 ,0
3 2 ,5
3 5,0
Seite 5
