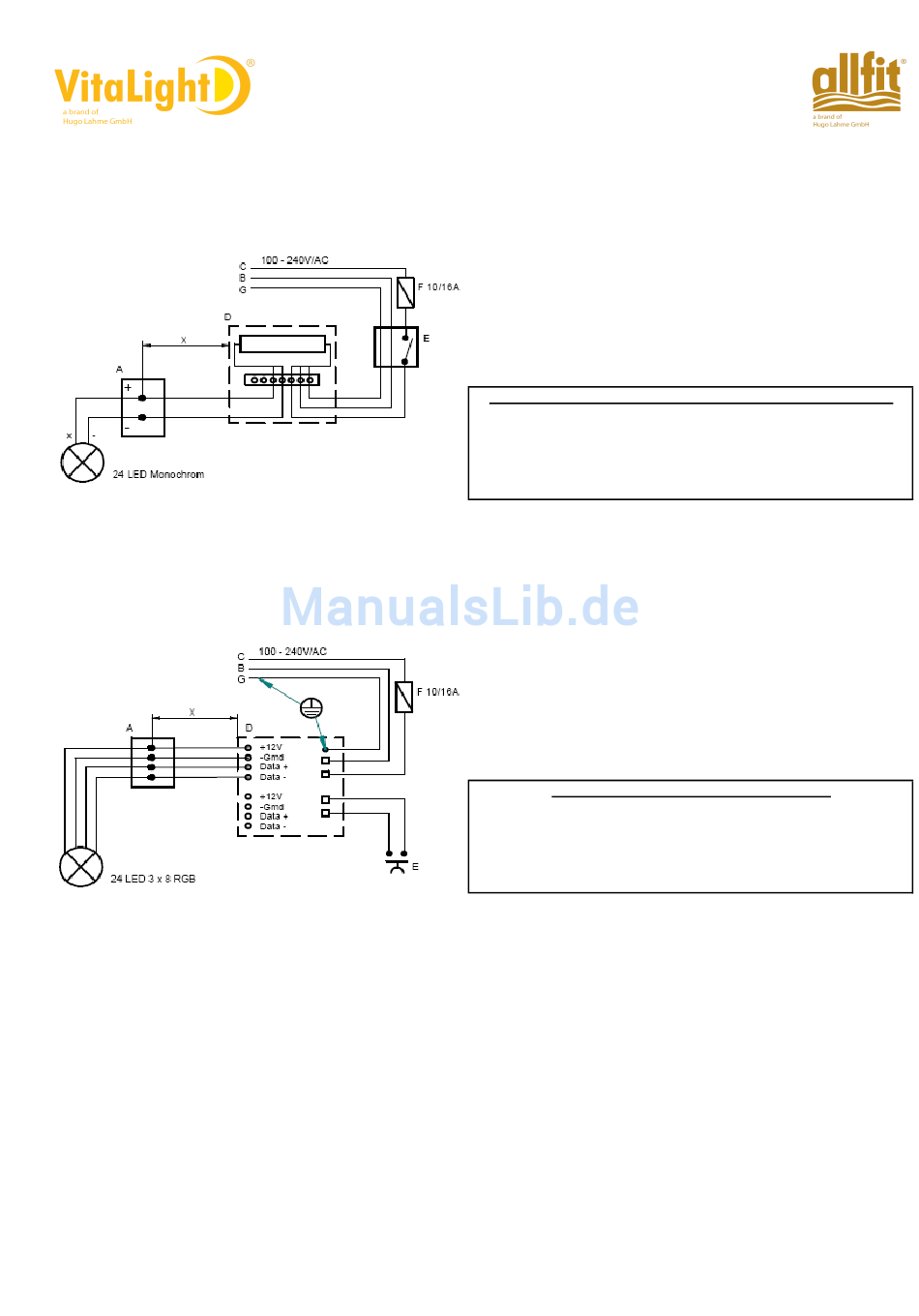

Elektrischer Anschlussplan / Connection Parts / Schéma de Branchement
Monochrom
Kabelbelegung / cable configuration / occupation des câbles
12V +
braun / brown / brun
-
blau / blue / bleu
RGB
Kabelbelegung / cable configuration / branchement des câbles
Data +
grün-gelb / green-yellow / vert-jaune
Data -
grau / grey / gris
12V +
braun / brown / brun
Gmd -
schwarz / black / noir
Kabellänge / -querschnitt
An dem Strahler ist bereits ab Werk ein Kabel von 5m Länge angebracht. Daher steht der Kabelquerschnitt der ersten 5m fest.
Der nachfolgende Kabelquerschnitt für die Kabelverlängerung muss dann in Abhängigkeit der noch fehlenden Kabellänge von
der Verteilerdose bis zum Netzgerät/Vorschaltgerät ausgewählt werden. Die maximale Kabellänge vom Netzgerät/Vorschaltgerät
zur Verteilerdose ist nur vom Querschnitt des zu verlängerenden Kabel abhängig. Das nachfolgende Diagramm zeigt die
Kabellängen und den zu wählende Kabelquerschnitt für die gewünschte Verlängerung. Es darf jeweils immer nur mit einem
Kabelquerschnitt verlängert werden! Bei eine Spannungsversorgung von 12V ist ein Spannungsabfall von 2,5V über das
Kabel zwischen Netzgerät/Vorschaltgerät und Verteilerdose Art Nr. 4010020 zulässig. Bei Fußbodenmontage ist nach
Verklemmen der Leitungen die Verteilerdose mit Vergußmasse zu vergießen. Der Anschluß darf nur an einem LAHME
Netzgerät/Vorschaltgerät erfolgen!
Art. Nr.: 576785
A = Verteilerdose /Connection Box / Boîte de dérivation
B = Nulleiter / Neutral / Neutre
C = Phase, Netz /Maine / Phase
D = Netzgerät / power supply / appareil d`alimentation 4380050
E = Schalter /Switcher / Interrupteur
F = Sicherung /Fuse / Protection
X = Diagramm Seite 5 / Diagram page 5 / diagramme page 5
G = Erdung / grounding / Terre
Netzgerät / power supply / appareil d`alimentation 4380050
Schutzklasse, Safety class, classe de protection: IP 63
Sekundär: 12 V/DC
Primär: 100 - 240 V/AC
Ausgangsstrom, output current, courant de sortie: 700mA
Für / for / pour: Power LED 4380020, 4380120
A = Verteilerdose /Connection Box / Boîte de dérivation
B = Nulleiter /Neutral / Neutre
C = Phase, Netz /Maine / Phase
D = Vorschaltgerät / ballast / ballast 4380150
E = Schalter /Switcher / Interrupteur
F = Sicherung /Fuse / Protection
X = Diagramm Seite 5 / Diagram page 5 / diagramme page 5
G = Erdung / grounding / Terre
Vorschaltgerät / ballast / ballast 4380150
Schutzklasse, Safety class, classe de protection: IP 63
Sekundär: 12 V/DC
Primär: 100 - 240 V/AC
Ausgangsstrom, output current, courant de sortie: 700mA
Für / for / pour: Power LED 4380220 RGB
Achtung / Attention / Attention
Eine falsche Anklemmung zerstört den Scheinwerfer
A wrong made claming destroy the headlight
Un mauvais branchement détruit le Projecteur
Stand: 06/08
Seite 4
