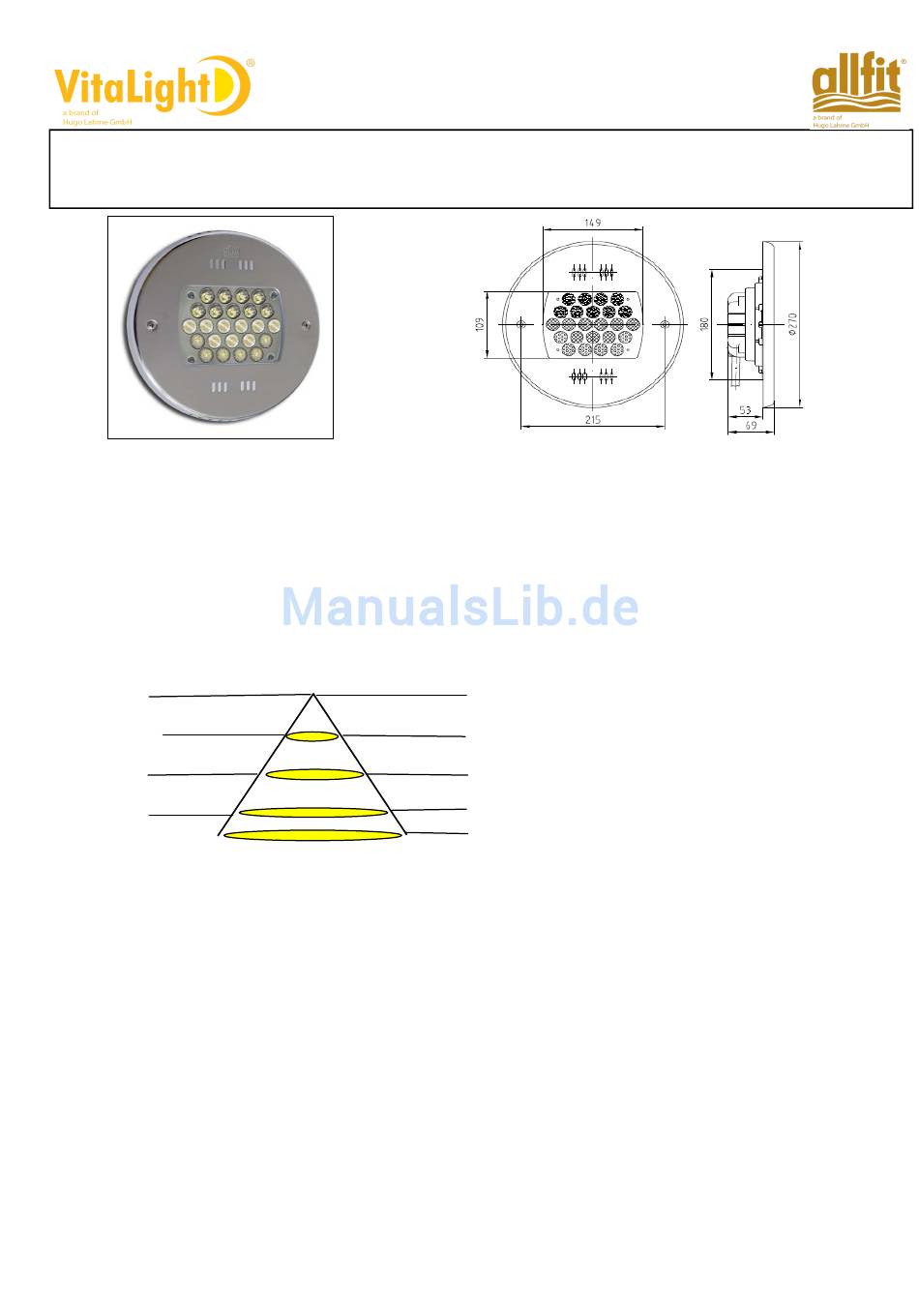

Gebrauchsanweisung
Instruction for use
Fiche d`utilisation
Art Nr./Cod /Réf
4380020
4380120
4380220
Anwendung / Application / Utilisation
Schwimmbecken-Einbauscheinwerfer aus Edelstahl V4A und Rotguß, Schutzklasse III IP 68
Swimming pool light made of stainless steel 316 L and gunmetal, safety class III IP 68
Projecteur de Piscine Inox 316 L et Bonze, Classe de protection III IP 68
Lichtverteilungskurven / Light distribution curve / Courbe photométrique
3000 lx
790 lx
390 lx
195 lx
Konstruktion / Construction / Construction
Schwimmbecken-Scheinwerfer aus korrosionsbeständigem Rotguß und Edelstahl mit Sicherheitsglasscheibe 5 mm.
Dichtungen aus Silikon und asbestfreiem Material, eine Verschraubung mit 5 m wasserbeständingem Silikonkabel
5 m 2*1,5², RGB 4* 1²
Swimming pool light made of high quality corrosion resistant gunmetal and stainless steel, clear sercurity glass 5mm,
Gasket made of silicon and asbestos-free material, 1 cable gland and 5 m water resistant silicon cable 2*1,5²,.RGB 4 * 1²
Le projecteur est en Bronze et Inox résistant à la corrosion, Verre de sécurité clair 5 mm , joint en Silicone
et en matériel sans amiante,1 presse étoupe 5 m de cable en Silicone de 2*1,5², RVB 4*1²
Montage / Installation / Installation
Für die Installation sind die nationalen Sicherheitsvorschriften zu beachten. Der Scheinwerfer darf nur unter Wasser
betrieben werden, Minimum 600 mm. Befestigung mit Edelstahlschrauben
For the installation and operation, attend to the national safety regulation.
The spotlight can only be used under water. Minimum 600 mm
Pour installation de ce projecteur respecter les normes nationales. Le projecteur ne doit être mis en service qu´en
situation immergée à une profondeur minimum de 600 mm. Fixer avec des vis Inox ne pas ouvrir le projecteur
Art. Nr.: 576785
Unterwasserscheinwerfer
Underwater floodlight
Projecteur de Piscines
POWER LED 24x3W 6000° K weiß monochrom / white / blanc
POWER LED 24x3W blau monochrom / blue / bleu
POWER LED 3 x 8 x 3W RGB/RVB
1,00m
2,00m
3,00m
4,00m
Stand: 06/08
Ø1,60 m
Ø3,50m
Ø7,00m
Ø14,00m
.
. Fix it with stainless steel screws.
IP 68
Serie 438
POWER LED
87 Lm/W
Seite 1
