HADEF 147/05 Montage-, Betriebs- Und Wartungsanleitung
Aluminium-seilzug
Vorschau ausblenden
Andere Handbücher für 147/05:
- Montage-, betriebs- und wartungsanleitung (22 Seiten) ,
- Betriebs- und wartungsanleitung (11 Seiten)
Verwandte Anleitungen für HADEF 147/05
Inhaltszusammenfassung für HADEF 147/05

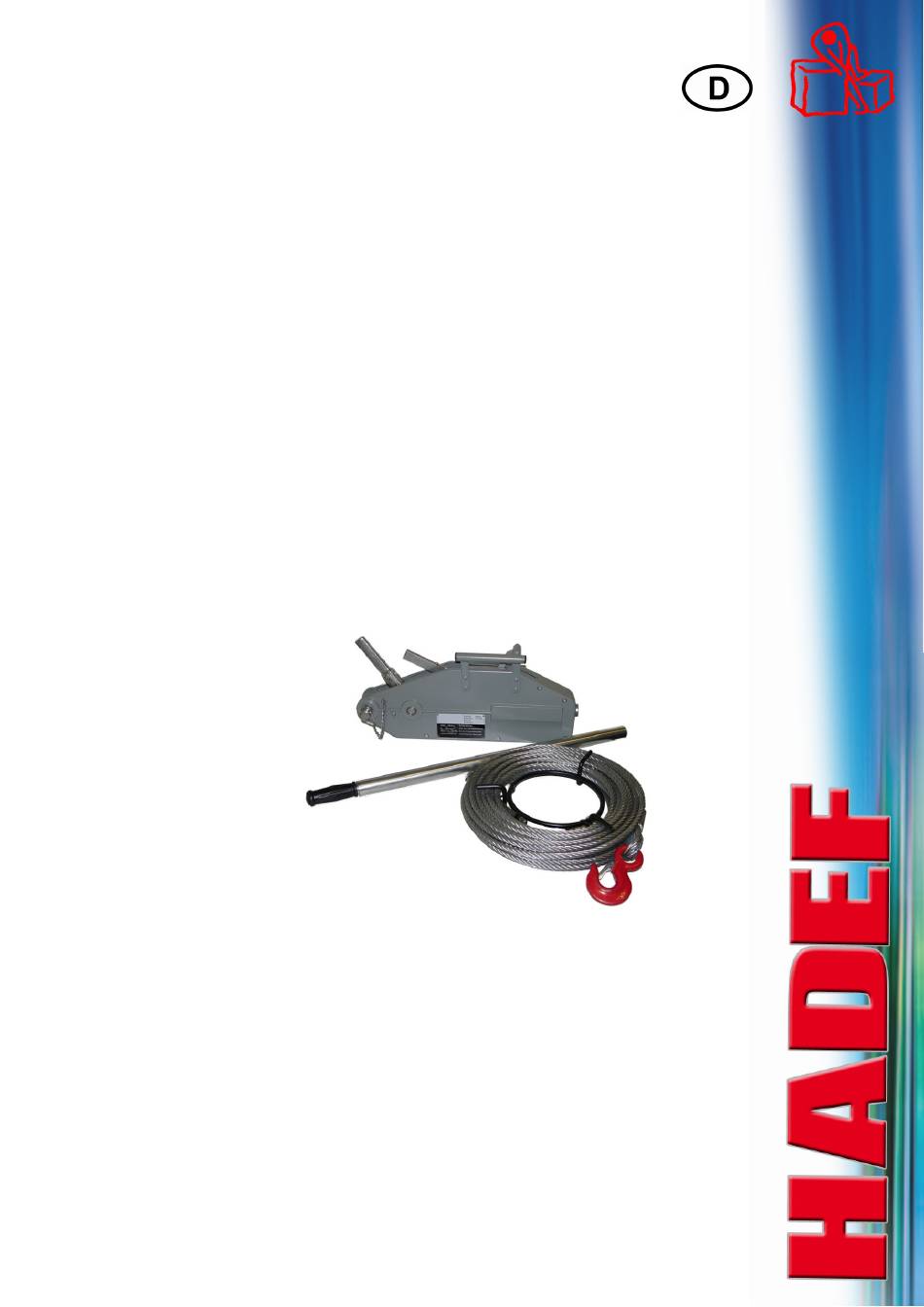

- Seite 1 Montage-, Betriebs- und Wartungsanleitung HADEF Aluminium-Seilzug Figur 147/05 5.52.270.00.00.04 Rev.04...
-
Seite 2: Inhaltsverzeichnis
© © © © by Heinrich de Fries GmbH Heinrich de Fries GmbH, Gauss Str. 20, D-40235 Düsseldorf Heinrich de Fries GmbH wird im Weiteren als HADEF bezeichnet. Originalbetriebsanleitung in deutscher Sprache. Übersetzungen in andere Sprachen sind aus dem deutschen Original erstellt. -
Seite 3: Information
11.4 Klemmbacken ........................ 11 Prüfung .................... 11 12.1 Wiederkehrende Prüfungen ..................11 12.2 Drahtseil ......................... 11 12.3 Inspektionsintervalle ..................... 11 Wartung.................... 12 13.1 Drahtseil ......................... 12 13.2 Schmierstoffe - Auswahl ....................12 13.3 Schmierstoffe für Lebensmittelindustrie – Auswahl (optional*)......... 12 Störung .................... -
Seite 4: Sorgfaltspflicht Des Betreibers
GEFAHR! Nichtbeachtung der Instruktionen dieser Anleitung kann zu unvorhersehbaren Gefährdungen führen. Für daraus resultierende Sach- oder Personenschäden wird von HADEF keine Haftung übernommen. Das Gerät wurde unter Berücksichtigung einer Risikobeurteilung und nach sorgfältiger Auswahl der einzuhaltenden harmonisierten Normen, sowie weiterer technischer Spezifikationen konstruiert und gebaut. -
Seite 5: Bestimmungsgemäße Verwendung
GEFAHR! Um schwerste Verletzungen zu verhindern ist bei Arbeiten mit dem Gerät folgendes zu beachten: persönliche Schutzausrüstung benutzen keine langen offenen Haare tragen keine Ringe, Ketten oder anderen Schmuck tragen keine lose Kleidung tragen Nicht mit den Händen in die Ketten, Seile, Antriebsteile oder andere bewegliche Teile greifen Bestimmungsgemäße Verwendung Die zulässige Belastung des Gerätes darf nicht überschritten werden! Ausgenommen ist eine evtl. -
Seite 6: Grundlegende Sicherheitsmaßnahmen
Grundlegende Sicherheitsmaßnahmen Montage-, Bedienungs- und Wartungsanweisung beachten Warnhinweise an Geräten und in der Anleitung beachten Sicherheitsabstände einhalten Für gute Sicht bei den Arbeitsvorgängen sorgen Die Geräte nur bestimmungsgemäß verwenden Die Geräte dienen allein zum Bewegen von Gütern. Personen dürfen in keinem Fall bewegt werden. Die Geräte nie über die angegebene zulässige Tragfähigkeit belasten Unfallverhütungsvorschriften (UVV) beachten Beim Einsatz außerhalb Deutschlands die jeweiligen nationalen Vorschriften beachten... -
Seite 7: Beschreibung
Einsatz nur in bestimmungsgemäßer Atmosphäre bei einer Luftfeuchtigkeit von bis zu 100%, jedoch nicht unter Wasser! GEFAHR! Ein Einsatz in explosionsgefährdeter Atmosphäre ist untersagt! Aufbau HADEF Seilzüge sind für den mobilen Einsatz vorgesehen. Gehäuse aus Aluminium. Grundausstattung: Seilzug Fig. 147/05 mit Hebelrohr inkl. -
Seite 8: Technische Daten
Technische Daten Trag- Zug- Hebelkraft Seilvor- Seil Mindest- Gewicht Seil- fähigkeit fähigkeit schub je Ø bruchkraft ohne Seil gewicht Volllast Doppel- je m 1200 0,25 1600 2400 0,51 3200 4000 5400 8100 1,65 1) Spezialseil Montage Zur Vermeidung von Personen- oder Sachschäden müssen folgende Anweisungen beachtet werden: Schutzhandschuhe tragen Montagemöglichkeiten auf sicheren Halt prüfen Darauf achten, dass sich die Befestigungsposition weder durch die Last noch sonstige Einflüsse... -
Seite 9: Gerätebefestigung
Seil entfernen Beim Entfernen des Seils ist in gleicher Weise zu verfahren wie beim Einführen des Seils. Hebel (A) leicht nach links bewegen Fast gleichzeitige Hebel (B) und (C) mitbewegen bis Hebel (C) einrastet Hebel (A) darf dabei max. bis in die senkrechte Position gebracht werden Seil nach hinten aus das Gerät herausziehen Hebel (C) nach rechts entriegeln... -
Seite 10: Inbetriebnahme
Niemals alle Hebel gleichzeitig bewegen Keine Hebelverlängerungen benutzen Niemals die Hebel gewaltsam betätigen, das sonst der Sicherungsstift zerstört werden kann Niemals selbst hergestellt Sicherungsstift sondern nur Originale Bolzen verwenden Gehäuse darf unter Last nirgends anliegen Inbetriebnahme Allgemein Einsatzland Bundesrepublik Deutschland: Beachten Sie die gültigen, nationalen Unfallverhütungsvorschriften. -
Seite 11: Instandhaltung
Instandhaltung 11.1 Allgemeines Alle Überwachungs-, Wartungs- und Instandhaltungsarbeiten dienen dem sicheren Betrieb des Gerätes, somit sind sie gewissenhaft durchzuführen. Arbeiten nur von „befähigten Personen“ durchführen lassen. Arbeiten nur in entlastetem Zustand durchführen. Prüfungsergebnisse und getroffene Maßnahmen schriftlich festhalten. 11.2 Überwachung Die angegebenen Überwachungs- und Wartungsintervalle gelten für normale Bedingungen und Ein-Schicht- Betrieb. -
Seite 12: Wartung
Wartung 13.1 Drahtseil Bei Korrosion, Anrisse oder Erreichen der Verschleißgrenze müssen die Seile gegen neue Original-Seile ausgetauscht werden. Überwachungskriterien: Befestigungsschrauben vor Inbetriebnahme und mindestens alle 3 Monate prüfen und ggf. nachziehen Art und Anzahl der Drahtbrüche Lage der Drahtbrüche Zeitliche Folge des Auftretens von Drahtbrüchen Verringerung des Seildurchmessers Korrosion Abrieb... -
Seite 13: Außerbetriebnahme
Abhilfe Störung Ursache Behebung Klemmbacken verschlissen Durch neue Original-Klemmbacken ersetzten Hindernis entfernen, Klemmbacken und Seil auf Beschädi- Klemmbacken blockieren gungen prüfen und evtl. austauschen Last wird nicht mehr gezogen Seil defekt Seil prüfen und ggf. durch neues Spezialseil ersetzten Last reduzieren, Sicherungsstift durch Original- Sicherheitsstift durch Überlastung abgeschert Sicherungsstift ersetzten Außerbetriebnahme...
