MATERIALE COMPRESO NELLA FORNITURA

Estrarre il prodotto dalla confezione ed eliminare tutto il materiale di imballaggio.
Controllare che la consegna sia completa e intatta, e informare il distributore
immediatamente dopo l'acquisto se non è completa o è danneggiata. Il materiale
fornito in dotazione con il prodotto comprende:
• 1x modulo di estensione XECI
• Istruzioni di montaggio

MONTAGGIO

1. Scollegare completamente il finale di potenza dalla rete elettrica
(staccare la spina).

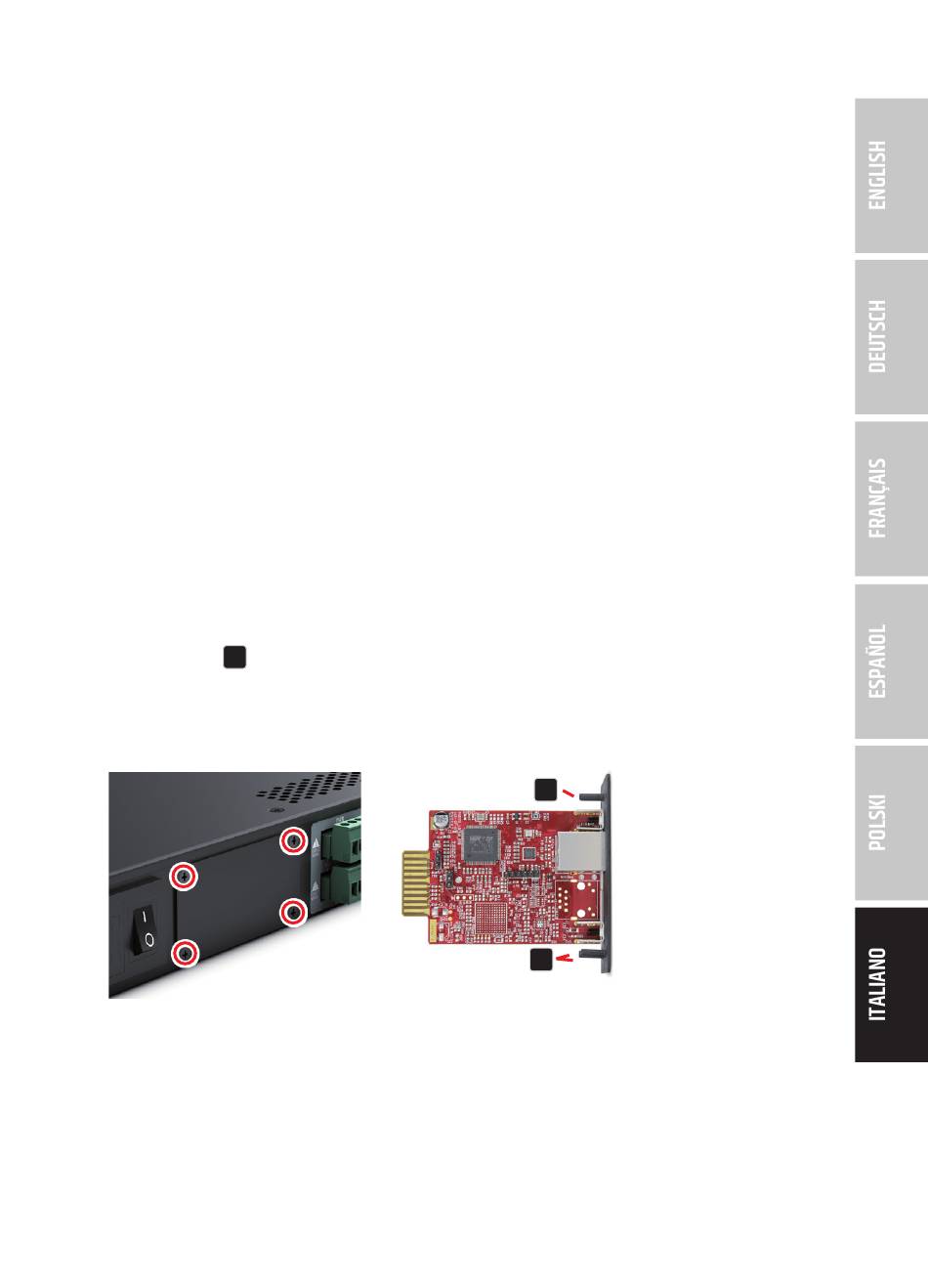

2. Allentare e rimuovere le quattro viti dal coperchio dello slot di espansione
con un attrezzo adatto (v. i punti nella figura). Conservare il coperchio per
una successiva conversione.
3. Far scorrere il modulo di espansione nell'apposito slot, avendo cura che la striscia
di contatto del modulo scorra correttamente nella striscia di connessione del
finale di potenza. I perni di guida montati asimmetricamente sulla piastra
del modulo assicurano che il modulo non possa essere installato nel senso
A
sbagliato .
4. Ora avvitare il modulo all'alloggiamento del finale di potenza utilizzando le
viti in precedenza allentate dal coperchio dello slot di espansione.
A
A
