Quooker COMBI+ Installationsanleitung Seite 11

A
Loch bohren
– Achtung: das Lochmass des Nordic single taps ist 32 mm, für den Fusion und den
– Der Nordic single tap sollte möglichst in einer Ecke des Spülbeckens platziert werden.
– Achtung: der Hahnauslauf muss frei nach oben und unten bewegt werden können.
– Das Verbindungsstück des Flex Hahns muss sich frei bewegen können. Bei nicht
1
3
225
Loch Ø35
Ø50
Flex Hahn 35 mm.
Befindet sich der Auslauf in seinem niedrigsten Stand, ragt er etwa 25 cm unter der Platte
der Arbeitsplatte heraus. Berücksichtigen Sie dies bei der Positionierung des T-Stücks,
der Muffen usw.
ausgezogenem Schlauch hängt dieser etwa ca. 40 cm unter der Spüle. Berücksichtigen
Sie dies bei der Montage Steckdosen, Eckventile usw.
2
±70
160
±70
Loch Ø32
Ø50
225
±70
Loch Ø35
Ø52

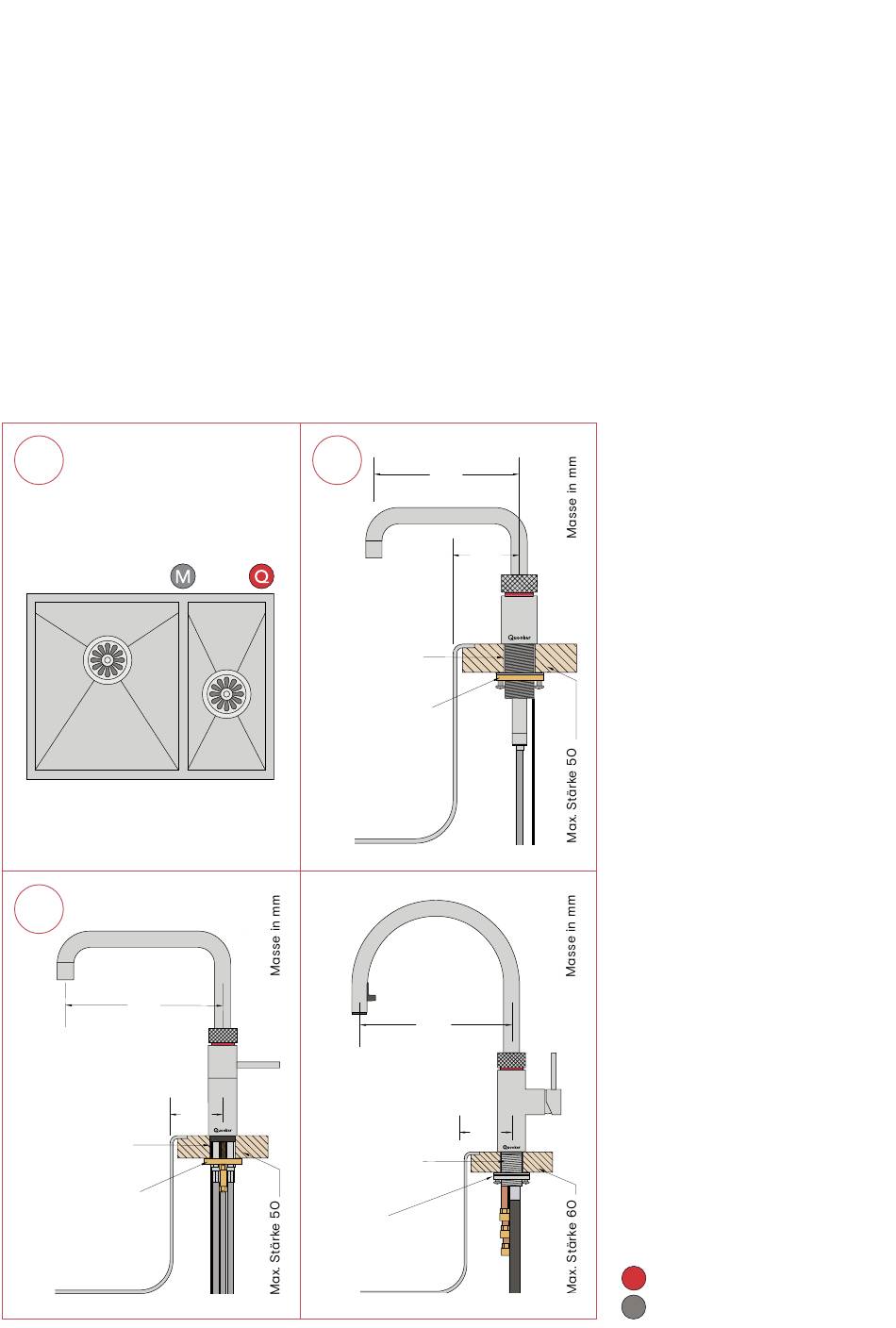

1. Position des Nordic single taps
Bestimmen die Position des Nordic
single taps anhand der Abmessungen
des Waschbeckens und der Position der
Mischbatterie.
2. Loch bohren für den Nordic single tap
Bohren Sie ein Loch von 32 mm
Durchmesser. Verwenden Sie einen
für dieses Material geeigneten Bohrer.
Berücksichtigen Sie hierbei die Reichweite
des Auslaufs des Nordic single taps ab
dem Mittelpunkt des Loches. Bei einem
Loch von 35 mm Durchmesser oder
grösser den mitgelieferten Zentrierring
verwenden.
3. Loch bohren für den Fusion
oder Flex Hahn
Bestimmen Sie die Stelle für den Hahn
und bohren Sie hier ein Loch von 35 mm
Durchmesser. Verwenden Sie einen
für dieses Material geeigneten Bohrer.
Berücksichtigen Sie hierbei die Reichweite
des Auslaufs des Hahns ab dem
Mittelpunkt des Wasserhahnlochs.
M Q
Nordic single tap
M Q
Mischbatterie
