Austausch der Fusion-Kartusche
Dieses Service-Kit kann für alle Fusion-Hähne verwendet
CHGER 30.511.08 V01 Vervanging cartridge Fusion 210x297.indd 1
CHGER 30.511.08 V01 Vervanging cartridge Fusion 210x297.indd 1
werden, die nach August 2015 installiert wurden.
18-10-2022 11:23
18-10-2022 11:23

Werbung

loading

Verwandte Anleitungen für Quooker Fusion

Inhaltszusammenfassung für Quooker Fusion

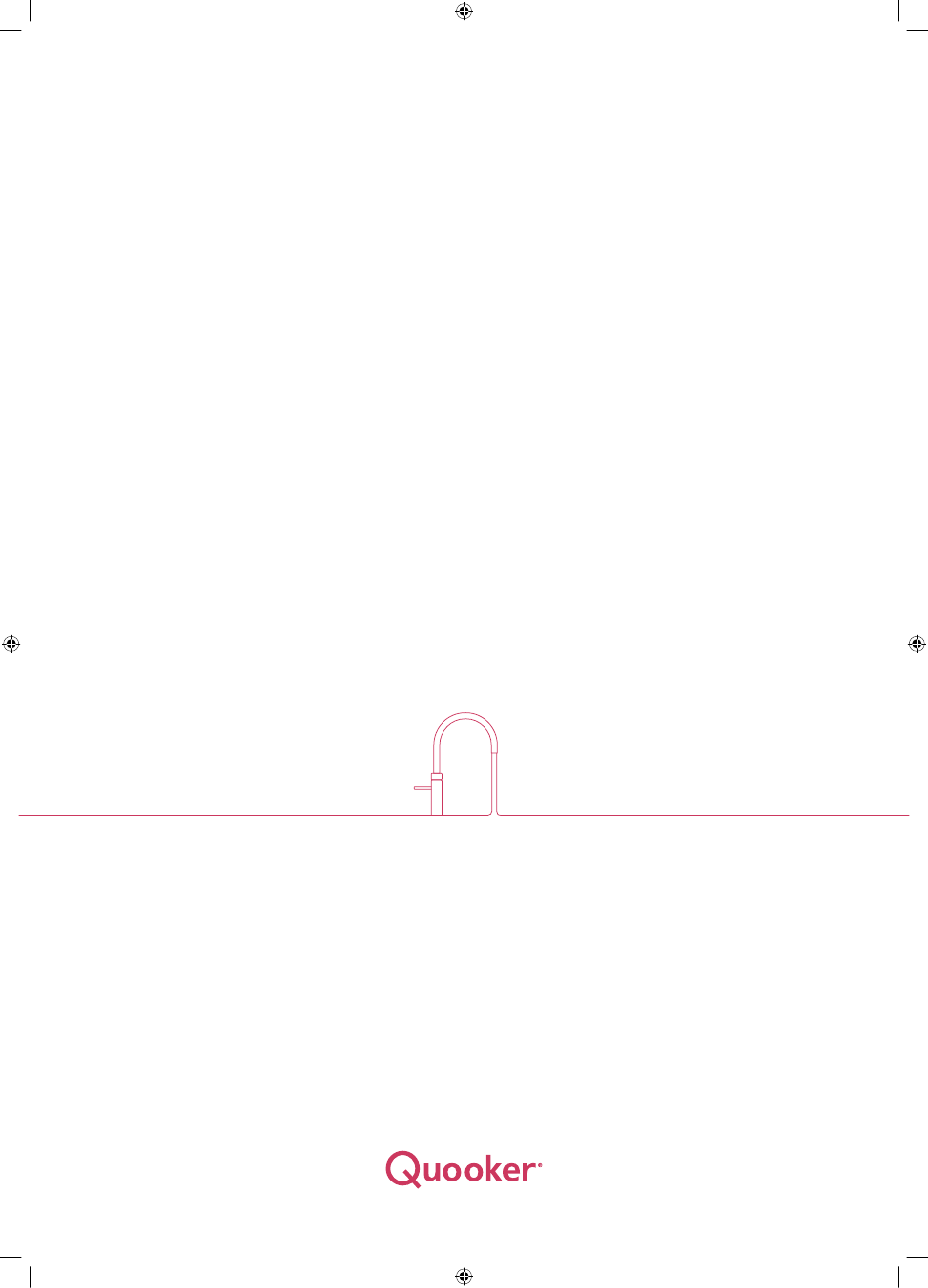

  • Seite 1 Austausch der Fusion-Kartusche Dieses Service-Kit kann für alle Fusion-Hähne verwendet werden, die nach August 2015 installiert wurden. CHGER 30.511.08 V01 Vervanging cartridge Fusion 210x297.indd 1 CHGER 30.511.08 V01 Vervanging cartridge Fusion 210x297.indd 1 18-10-2022 11:23 18-10-2022 11:23...

  • Seite 2: Auswechseln Der Fusion-Kartusche

    Auswechseln der Fusion-Kartusche 1. Schalten Sie das Quooker-System aus, indem Sie die Taste "Q" oben auf dem Tank drücken. Lassen Sie den Stecker in der Steckdose. 2. Lassen Sie die kochendwasser-Funktion laufen, bis das Wasser kalt wird. - Schliessen Sie den Haupthahn oder die Eckventile im Küchenschrank.
  • Seite 3 Deckel. Entfernen Sie die Dichtungen vom Kochendwasserschlauch. 5. Schrauben Sie die Mutter mit dem mitgelieferten Steckschlüssel ab. 6. Ziehen Sie den Wasserhahn aus dem Hahnloch. CHGER 30.511.08 V01 Vervanging cartridge Fusion 210x297.indd 3 CHGER 30.511.08 V01 Vervanging cartridge Fusion 210x297.indd 3 18-10-2022 11:23...
  • Seite 4 10. Lösen Sie mit dem mitgelieferten Torx-Schlüssel die beiden Schrauben neben der Kartusche. - Entfernen Sie die Kartusche vom System. Achten Sie darauf, dass die Gummirückstände der alten Kartusche vollständig entfernt sind. CHGER 30.511.08 V01 Vervanging cartridge Fusion 210x297.indd 4 CHGER 30.511.08 V01 Vervanging cartridge Fusion 210x297.indd 4 18-10-2022 11:23...
  • Seite 5 Schaft des Wasserhahns geschoben. Drücken Sie die Abdeckung fest, bis sie einrastet. Schieben Sie den schwarzen Zentrierring über den Kochendwasserschlauch. Ziehen Sie die Rundmutter mit dem mitgelieferten Steckschlüssel fest. CHGER 30.511.08 V01 Vervanging cartridge Fusion 210x297.indd 5 CHGER 30.511.08 V01 Vervanging cartridge Fusion 210x297.indd 5 18-10-2022 11:23...
  • Seite 6 Klammer um die Schläuche. Schrauben Sie die Messingmutter auf den Stehbolzen, aber ziehen Sie diese noch nicht ganz fest. 18. Drehen Sie den Wasserhahn so, dass das Quooker-Logo direkt zu Ihnen zeigt; der Bedienhebel befindet sich in der Kaltstellung parallel zur Kante der Arbeitsfläche.
  • Seite 7 - Öffnen Sie den Haupthahn oder die Eckventile noch einmal und prüfen Sie, ob sie undicht sind. Drehen Sie die Mischbatterie auf, um sie zu testen. 22. Schalten Sie den Quooker ein, indem Sie die Taste “Q” oben auf dem Behälter drücken. Der Quooker erreicht nach etwa 15 Minuten die optimale Temperatur.
  • Seite 8 Quooker Schweiz AG Steinackerstrasse 5 CH-8302 Kloten T +41 (0)43 411 20 30 F +41 (0)43 411 20 39 info@quooker.ch www.quooker.ch CHGER 30.511.08 V01 Vervanging cartridge Fusion 210x297.indd 8 CHGER 30.511.08 V01 Vervanging cartridge Fusion 210x297.indd 8 18-10-2022 11:23 18-10-2022 11:23...
