Seite 1

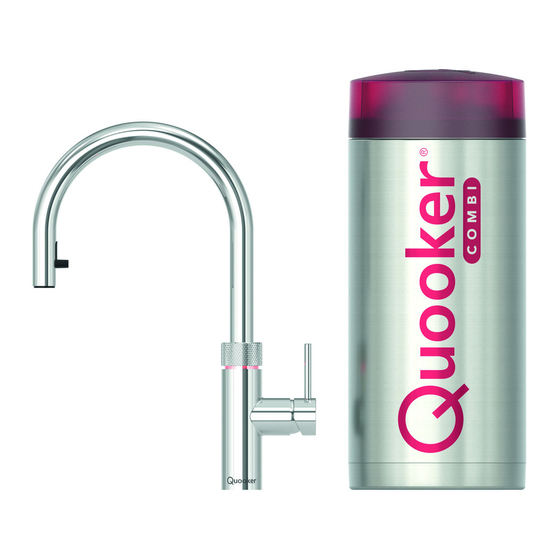

Installationsanleitung COMBI+ Bitte lesen Sie vor der Installation zunächst diese Anleitung...
Seite 2
Zusätzlich zum kochenden Wasser liefert der COMBI+ auch sofort warmes Wasser. Das Mischventil sorgt für eine konstante Auslauftemperatur des Warmwassers, indem es kaltes Wasser mit dem Wasser aus dem Quooker mischt. Die gewünschte Auslauftemperatur kann mit dem Drehregler am Mischventil eingestellt werden. Sofern die Temperatur des Wassers aus der Warmwasserleitung nicht der eingestellten Temperatur am Drehregler entspricht, mischt das Mischventil anteilig Kochendwasser aus dem Reservoir dazu bis die eingestellte Temperatur erreicht ist.
Seite 3
Die Garantiefrist beträgt zwei Jahre, gemäβ unseren Allgemeinen Geschäftsbedingungen. Benutzer Der Quooker-Wasserhahn kann von Kindern im Alter von über acht Jahren und Personen mit körperlicher, sensorischer oder geistiger Behinderung verwendet werden, vorausgesetzt, sie werden dabei betreut oder haben eine Einweisung im Hinblick auf die sichere Nutzung des Gerätes erhalten.
Konformitätserklärung Quooker Nederland B.V., Staalstraat 13, 2984 AJ Ridderkerk (Niederlande) erklärt hiermit eigenverantwortlich, dass die Produkte Quooker COMBI und COMBI+ hergestellt sind gemäß den Bestimmungen der Richtlinien: - 2014/35/EU Low Voltage Directive (LVD) - 2011/65/EU Restriction of Hazardous Substances (RoHS) Directive...
Inhalt der Verpackung 1. - Nordic single tap, Fiberring(e), Zentrierring, Stahlring, Messing-Gewindering und zwei Schrauben; - oder Fusion Hahn, Schläuche, Fiberring(e), hufeisenförmige Befestigung, Mutter und Kunststoffdreieck sowie zwei Schlauchsiebe; - oder Flex Hahn, Schläuche, Fiberring(e), Stahlring, Gewindering mit zwei Schrauben, Verbindungsstück mit Kochend-Wasserschlauch, Kunststoffdreieck, zwei Schlauchsiebe und Entriegelungsschlüssel.
Seite 7
2. COMBI+ Reservoir 3. T-Stück, Schlauchsiebe und Fiberringe 4. Druckminderer 5. Mischventil 6. Übergangsstutzen, Reduzierring und Schlauchsiebe...
Übersicht Nordic single tap-Installation Wir empfehlen Ihnen, die folgende Reihenfolge bei der Installation einzuhalten: Loch bohren B1. Nordic single tap montieren Wasser anschließen Reservoir anschließen Achtung: Bitte beachten Sie bei der Installation, dass das Reservoir, das Mischventil und die Steckdose für den Kundendienst gut zugänglich bleiben sollten. Die Übersicht Fusion Hahn-Installation finden Sie auf der nächsten Seite.
Übersicht Fusion Hahn-Installation Wir empfehlen Ihnen, die folgende Reihenfolge bei der Installation einzuhalten: Loch bohren B2. Fusion Hahn montieren Wasser anschließen Reservoir anschließen Achtung: Bitte beachten Sie bei der Installation, dass das Reservoir, das Mischventil und die Steckdose für den Servicedienst gut zugänglich bleiben sollten. Die Übersicht Flex Hahn-Installation finden Sie auf der nächsten Seite.
Übersicht Flex Hahn-Installation Wir empfehlen Ihnen, die folgende Reihenfolge bei der Installation einzuhalten: Loch bohren B3. Flex Hahn montieren Wasser anschließen Reservoir anschließen Achtung: Bitte beachten Sie bei der Installation, dass das Reservoir, das Mischventil und die Steckdose für den Servicedienst gut zugänglich bleiben sollten.
Seite 11
Loch bohren • Achtung: das Lochmaß des Nordic single taps ist 32 mm, für den Fusion und den Flex Hahn 35 mm. • Der Nordic single tap sollte möglichst in einer Ecke des Spülbeckens platziert werden. • Achtung: der Hahnauslauf muss frei nach oben und unten bewegt werden können. Befindet sich der Auslauf in seinem niedrigsten Stand, ragt er etwa 25 cm unter der Arbeitsplatte heraus.
Nordic single tap montieren • Achtung: die Gesamtlänge des Kochend-Wasserschlauchs beträgt lediglich 70 cm. Bitte beachten Sie bei der Montage des Reservoirs, dass Sie den Nordic single tap nach oben und unten bewegen können. Der Schlauch sollte nicht zu straff angebracht werden. Ein Verlängerungsschlauch ist lieferbar, normalerweise aber nicht notwendig.
3. Hahn festziehen Die hufeisenförmige Befestigung auf die Schläuche legen. Die Anziehschraube auf das Gewindeende schrauben. Den Hahn so drehen, dass das Quooker-Logo in Richtung Benutzer weist. Der Bediengriff steht im Kalt-Stand parallel zum Rand der Arbeitsplatte. Die Anzieh schraube mit einem Rohr-, Steck- oder Gabelschlüssel...
Flex Hahn montieren • Bei der Montage des Reservoirs ist darauf zu achten, dass sich das Verbindungsstück des Flex Hahns frei nach oben und unten bewegen muss. Bei nicht ausgezogenem Schlauch hängt dieser etwa ca. 40 cm unter der Spüle. 1.
Seite 15
5. Gegengewicht montieren Stecken Sie den Zugauslauf in die Schnellkupplung des Gegengewichtes. Stellen Sie dabei sicher, dass die Metall-Hülse vollständig eingesteckt ist. 6. Mischwasserschlauch befestigen Stecken Sie den Mischwasserschlauch in die Schnellkupplung des Gegengewichtes. Stellen Sie dabei sicher, dass die Metall-Hülse vollständig eingesteckt ist.
Achtung: die Funktion des Quookers basiert auf dem Druck der Wasserleitung; er muss daher immer mit dem mitgelieferten T-Stück an die Wasserleitung angeschlossen werden. • Der Quooker Kochend-Wasserhahn muss gemäß den vor Ort geltenden Vorschriften angeschlossen werden. 1. Absperren des Wassers Schließen Sie vor der Installation die...
Seite 17
Reservoir anschlieβen • Das Quooker-Reservoir ist mit einem 3-adrigen Netzkabel mit geerdetem Stecker versehen. • Der Nordic single tap, der Fusion und der Flex Hahn sind mit einem Lichtring ausgestattet, der anzeigt, ob das Heizelement in Betrieb ist oder nicht.
Reservoir entkoppeln • Für Servicefälle. 1. Ausschalten Schalten Sie den Quooker mit dem Ein-/ Ausschalter oben auf dem Deckel aus. Lassen Sie den Stecker in der Steckdose. 2. Abkühlen Drehen Sie den Kochend-Wasserhahn auf und schlieβen Sie ihn wieder, sobald das Wasser kalt ist.
Seite 20
Quooker Deutschland GmbH Am Bahnhof 9 41352 Korschenbroich Telefon 02161 6210800 Fax 02161 6210801 info@quooker.de quooker.de...
