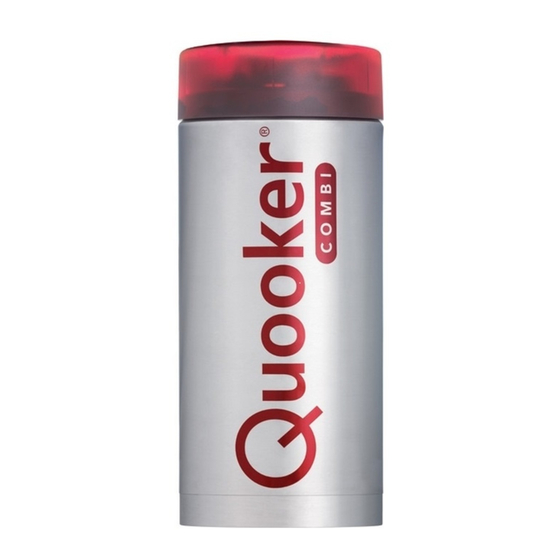

Quooker Combi+ Installationsanleitung
Vorschau ausblenden
Andere Handbücher für Combi+:
- Installationsanleitung (21 Seiten) ,
- Handbuch (6 Seiten) ,
- Installationsanleitung (20 Seiten)
Verwandte Anleitungen für Quooker Combi+
Inhaltszusammenfassung für Quooker Combi+

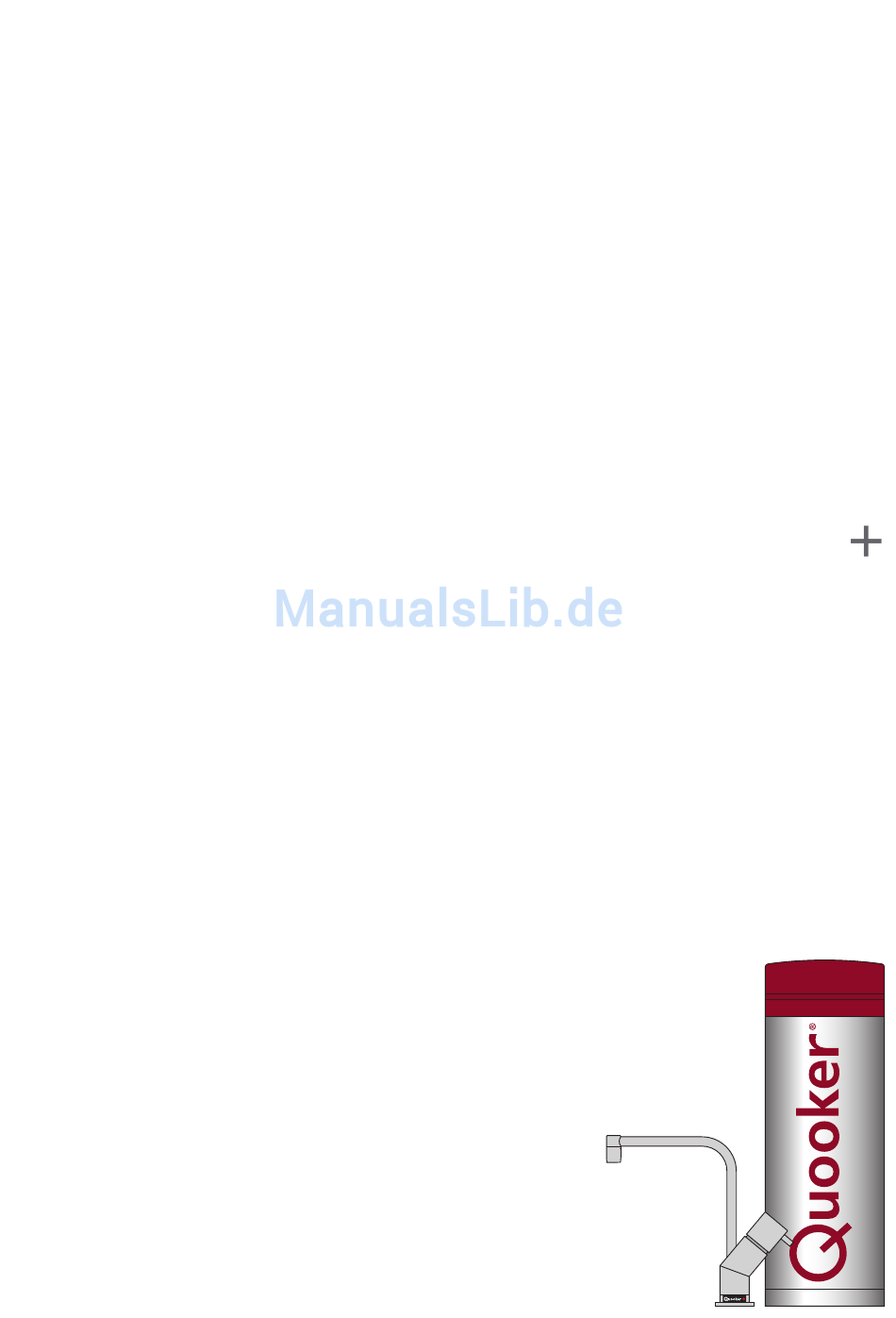

- Seite 1 Installationsanleitung COMBI Bitte lesen Sie vor der Installation zunächst diese Anleitung...
- Seite 2 Je wärmer das Wasser in Ihrer Warmwasserleitung wird, desto weniger wird Kochendwasser beigemischt. Wenn das Wasser die gewünschte Temperatur erreicht hat, wird das kochende Wasser aus dem Quooker nur noch für den Kochend-Wasserhahn verwendet und nicht mehr für das warme Wasser aus Ihrer Mischbatterie.
-
Seite 3: Installation, Pflege Und Garantie
-Filterpatrone ausgetauscht werden. Gleichzeitig kann dann der Kalk aus dem Reservoir entfernt werden. Bei Wasser mit einem hohen Härtegrad kann dieser Service eher erfolgen. Es ist nicht gestattet, den Quooker an eine Umkehrosmoseanlage oder ein Wasserenthärtungssystem anzuschliessen, mit denen der pH-Wert des Leitungswassers gesenkt wird. - Seite 4 Lassen Sie das Reservoir ausreichend abkühlen, bevor Sie dieses abkoppeln. Dieses können Sie wie folgt am schnellsten vornehmen: Schalten Sie den Quooker aus, lassen Sie den Stecker jedoch in der Steckdose. Bedienen Sie daraufhin den Kochend-Wasser-Hahn und schliessen Sie diesen wieder, sobald das Wasser kalt ist.
-
Seite 5: Konformitätserklärung
Konformitätserklärung Quooker B.V., Staalstraat 13, 2984 AJ Ridderkerk (Niederlande) erklärt hiermit eigenverantwortlich, dass die Produkte Quooker COMBI und COMBI+ hergestellt sind gemäss den Bestimmungen der Richtlinien: - 2006/95/EC Low Voltage Directive - 2004/108/EC Electromagnetic Compatibility Directive - 2014/68/EU Pressure Equipment Directive... -
Seite 6: Technische Spezifikationen
Technische Spezifikationen Reservoir COMBI+ Spannung 230 V / 10 A Leistung* 2200 W Inhalt 7 Liter Aufheizzeit kaltes Reservoir* 20 Minuten Verbrauch im Ruhezustand* 10 W Reservoir Höhe 47 cm Reservoir Durchmesser 20 cm Hahnloch 32 mm Min. Wasserleitungsdruck 200 kPa (2 bar) Max. -
Seite 7: Inhalt Der Verpackung
2. Kochend-Wasser-Hahn, Ring(e), Stahlring, Messingmutter und zwei Schrauben 3. Ablauftrichter, flexibeler Abflussslauch, Zulauf-T-Stück, Verbindungsschlauch, Halterung, Ring(e), schwarzer Dichtungsring, Aufkleber, Abfluss-Y-Stück und Schlauchtülle 4. Quooker Sicherheitsgruppe und ein Kopplungsstück 5. Mischventil und ein Kopplungsstück - Installationsanleitung und ‘Tipps für den Gebrauch’... -
Seite 8: Übersicht Quooker Combi Installation
Übersicht Quooker COMBI Installation Wir empfehlen Ihnen, nachstehende Reihenfolge bei der Installation einzuhalten: A. Loch bohren B. Hahn montieren C. Wasser anschliessen D. Ablauf anschliessen E. Reservoir anschliessen ACHTUNG! Bitte beachten Sie bei der Installation, dass das Reservoir, die Sicherheitsgruppe, das Mischventil und die Steckdose für den Servicedienst gut... - Seite 9 1 Loch bohren Wählen Sie – unter Berücksichtigung des jeweiligen Spülbeckens und der Mischbatterie – eine geeignete Stelle für den Quooker-Hahn (siehe Beispiele). Bohren Sie mit einem passenden Bohrer ein Loch von 32 mm in die Arbeitsfläche oder das Spülbecken.
- Seite 10 Hahn montieren • ACHTUNG! Die Gesamtlänge des Quooker-Schlauches beträgt rund 50 cm. Das Reservoir muss also nahe am Hahn montiert werden. Ein Verlängerungsschlauch ist bei Bedarf lieferbar. 1 Hahn durch Arbeitsfläche schieben Schieben Sie den Hahn durch das Loch in der Arbeitsfläche oder Spüle.
- Seite 11 Wasser anschliessen • ACHTUNG! Die Funktion des Quooker basiert auf dem Druck der Wasserleitung; er muss darum immer mit der mitgelieferten Sicherheitsgruppe an die Wasserleitung angeschlossen werden. • Der Quooker Kochend-Wasser-Hahn muss gemäss den vor Ort geltenden Vorschriften angeschlossen werden.
- Seite 12 Ablauf anschliessen • Das Quooker-Reservoir lässt beim Erhitzen Expansionswasser über den Trichter der Sicherheitsgruppe ab. • Der Trichter kann mit Hilfe des mitgelieferten Ablaufschlauches einfach am Abfluss angeschlossen werden. • Versuchen Sie, den Höhenunterschied zwischen dem Trichter der Sicherheits- gruppe und dem Anschluss am Abfluss so gross wie möglich zu halten.
-
Seite 13: Reservoir Füllen
Reservoir anschliessen • ACHTUNG! Schalten Sie den Quooker erst ein, wenn das Reservoir mit Wasser gefüllt ist. • Das Quooker-Reservoir ist mit einem drei-adrigen Netzkabel mit geerdetem Stecker versehen. • Der Quooker-Hahn ist mit einem Kontrolllämpchen versehen. Dieses Lämpchen zeigt an, ob das Heizelement heizt oder nicht. -
Seite 14: Reservoir Entkoppeln
