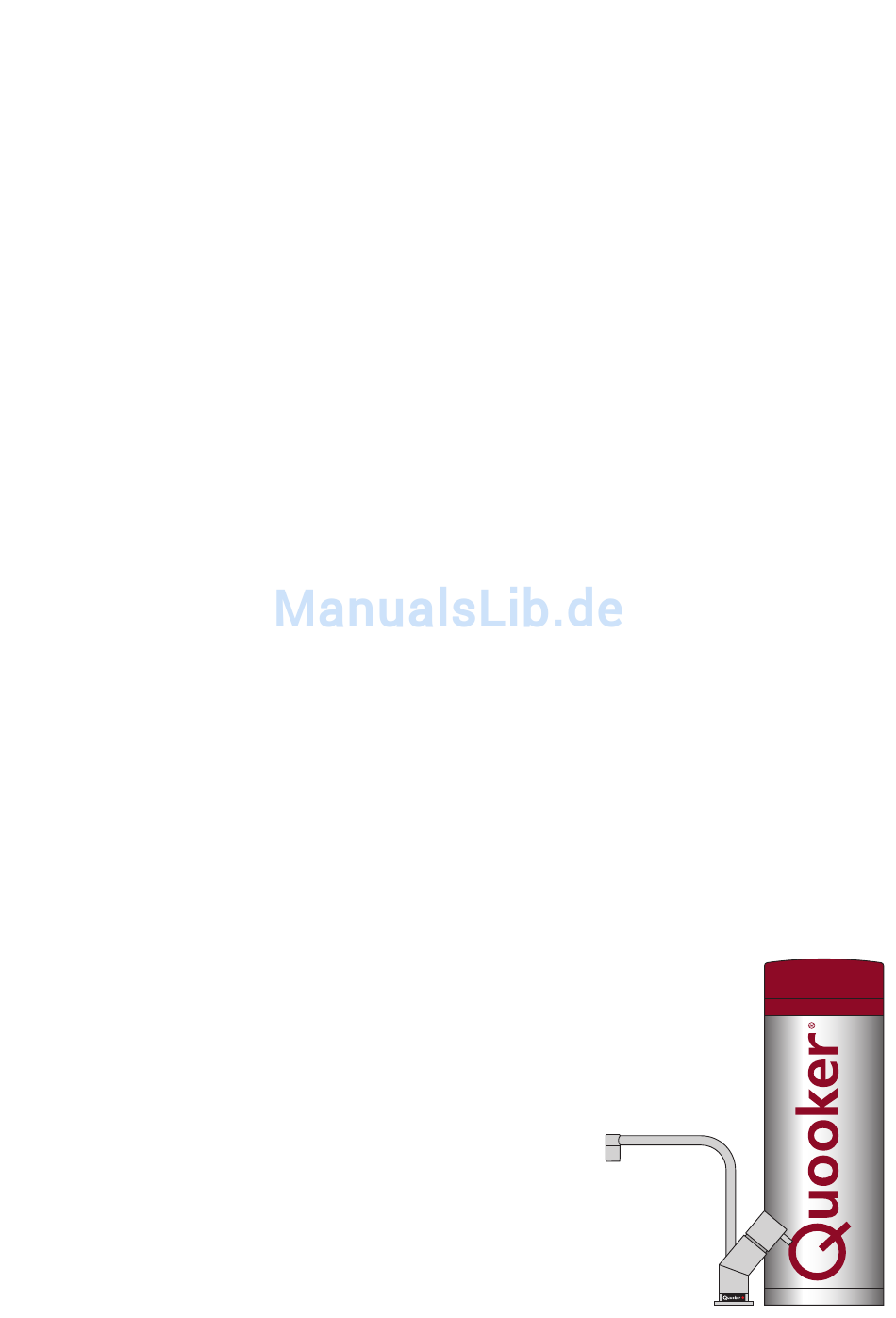

- Seite 1 Installationsanleitung VAQ E Bitte lesen Sie vor der Installation zunächst diese Anleitung...
-
Seite 2: Installation, Pflege Und Garantie
Das Wasser in dem Reservoir wird elektrisch auf 110°C erhitzt und auf dieser Temperatur beibehalten. Der PRO3-VAQ E und der PRO7-VAQ E haben ein Fassungsvermögen von 3 bzw. 7 Liter. Bevor das Quooker-Wasser das Reservoir verlässt, wird es mit einem HiTAC ®... - Seite 3 Lassen Sie das Reservoir ausreichend abkühlen, bevor Sie dieses abkuppeln. Dieses können Sie wie folgt am schnellsten vornehmen: Schalten Sie den Quooker aus, lassen Sie den Stecker jedoch in der Steckdose. Bedienen Sie daraufhin den Kochend-Wasser-Hahn und schließen Sie diesen wieder, sobald das Wasser kalt ist.
-
Seite 4: Konformitätserklärung
Konformitätserklärung Quooker B.V., Staalstraat 13, 2984 AJ Ridderkerk (Niederlande) erklärt hiermit eigenverantwortlich, dass die Produkte Quooker PRO3-VAQ E und PRO7-VAQ E hergestellt sind gemäß den Bestimmungen der Richtlinien: - 2006/95/EC Low Voltage Directive - 2004/108/EC Electromagnetic Compatibility Directive - 2014/68/EU Pressure Equipment Directive... -
Seite 5: Technische Spezifikationen
Technische Spezifikationen Reservoir PRO3-VAQ E PRO7-VAQ E Spannung 230 V 230 V Leistung* 1600 W 2900 W Inhalt 3 Liter 7 Liter Aufheizzeit kaltes Reservoir* 10 Minuten 15 Minuten Verbrauch im Ruhezustand* 10 W 10 W Reservoir Höhe 40 cm... -
Seite 6: Inhalt Der Verpackung
Inhalt der Verpackung 1. Nordic-Kochend-Wasser-Hahn, Fiberring(e), Zentrierring, Stahlring, Messing- Gewindering und zwei Schrauben oder Fusion-Hahn, Fiberring(e), hufeisenförmiges Klemmteil, Mutter und Kunststoffdreieck sowie zwei Schlauchsiebe. oder Flex Hahn, Schläuche, Fiberring(e), Stahlring, Gewindering mit zwei Schrauben, Verbindungsstück mit Kochend-Wasser-Schlauch, Kunststoffdreieck, zwei Schlauchsiebe und Entriegelungsschlüssel. - Seite 7 2. PRO3-VAQ E reservoir oder PRO7-VAQ E reservoir 3. Ablaufrohr, Halterung, Verbindungsschlauch, flexibler Abflussschlauch, Zulauf-T-Stück, Tauchrohr mit doppeltem Maschinenanschluss, Aufkleber, Schlauchtülle, Ablauftrichter, Überwurf mutter mit drei Dichtungsringen, schwarzer Dichtungsring und drei Fiberringe 4. Quooker-Sicherheitsgruppe - Installationsanleitung und ‘Tipps für den Gebrauch’...
-
Seite 8: Übersicht Nordic Hahn Installation
Übersicht Nordic Hahn Installation Wir empfehlen Ihnen, nachstehende Reihenfolge bei der Installation einzuhalten: A. Loch bohren B1. Nordic Hahn montieren C. Wasser anschließen D. Ablauf anschließen Reservoir anschließen ACHTUNG! Bitte beachten Sie bei der Installation, dass das Reservoir, die Sicherheitsgruppe, das Mischventil und die Steckdose für den Servicedienst gut zugänglich bleiben sollte. -
Seite 9: Übersicht Fusion Hahn Installation
Übersicht Fusion Hahn Installation Wir empfehlen Ihnen, nachstehende Reihenfolge bei der Installation einzuhalten: A. Loch bohren B2. Fusion Hahn montieren C. Wasser anschließen D. Ablauf anschließen Reservoir anschließen ACHTUNG! Bitte beachten Sie bei der Installation, dass das Reservoir, die Sicherheitsgruppe, das Mischventil und die Steckdose für den Servicedienst gut zugänglich bleiben sollte. -
Seite 10: Übersicht Flex Hahn Installation
Übersicht Flex Hahn Installation Wir empfehlen Ihnen, nachstehende Reihenfolge bei der Installation einzuhalten: A. Loch bohren B3. Flex Hahn montieren C. Wasser anschließen D. Ablauf anschließen Reservoir anschließen ACHTUNG! Bitte beachten Sie bei der Installation, dass das Reservoir, die Sicherheitsgruppe, das Mischventil und die Steckdose für den Servicedienst gut zugänglich bleiben sollte. - Seite 11 Loch bohren • ACHTUNG! Das Lochmaß des Nordic Kochend-Wasserhahns ist 32 mm, für den Fusion 35 mm und den Flex Hahn 35 mm. • Der Nordic Kochend-Wasserhahn sollte möglichst in einer Ecke des Spülbeckens platziert werden. • ACHTUNG! Der Hahnauslauf muss frei nach oben und unten bewegt werden können.
-
Seite 12: Nordic Hahn Montieren
Nordic Hahn montieren • ACHTUNG! Die Gesamtlänge des Kochend-Wasser-Schlauchs beträgt lediglich 70 cm. • Beim Montieren des Reservoirs bitte beachten, dass Sie den Nordic Kochend- Wasser-Hahn sehr weit nach oben und unten bewegen können müssen. Der Schlauch sollte nicht zu straff angebracht werden. •... -
Seite 13: Fusion Hahn Montieren
2 Hahn festziehen Das hufeisenförmige Klemmteil auf die Schläuche legen. Die Anziehschraube auf das Gewindeende schrauben. Den Hahn so drehen, dass das Quooker- Logo in Richtung Benutzer weist. Der Bediengriff steht im Kalt-Stand parallel zum Rand der Anrichte. Die Anzieh - schraube mit einem Rohr-, Steck- oder Gabelschlüssel festziehen. - Seite 14 Flex Hahn montieren • Bei der Montage des Reservoirs ist darauf zu achten, dass sich das Verbindungsstück des Flex Hahns frei nach oben und unten bewegen können muss. 1 Schläuche montieren Montieren Sie den Heiß-, Kalt- und Mischwasserschlauch am Hahn. 2 Hahn durch Spüle führen Schieben Sie den Hahn durch das Loch...
- Seite 15 5 Verbindungs- stück befestigen Klicken Sie den Zugauslauf in die Schnellkupplung des Verbindungsstücks. Stellen Sie dabei sicher, dass der Schlauchstutzen vollständig eingesteckt ist. 6 Mischwasser- schlauch befesti- Klicken Sie den Mischwasserschlauch in die Schnellkupplung des Verbindungs- stücks. Stellen Sie dabei sicher, dass der Schlauchstutzen vollständig eingesteckt ist.
-
Seite 16: Wasser Anschließen
Wasser anschließen • ACHTUNG! Der Quooker funktioniert unter Wasserleitungsdruck und muss immer mit der Sicherheitsgruppe montiert werden (mitgeliefert). • Der Quooker Kochend-Wasser-Hahn muss gemäß den vor Ort geltenden Vorschriften angeschlossen werden. 1 T-Stück und Ver - bindungsschlauch anschließen Sperren Sie das Eckventil kalt ab und lösen Sie den Kaltwasserschlauch. -
Seite 17: Ablauf Anschließen
Ablauf anschließen • Das Quooker-Reservoir lässt beim Erhitzen Expansionswasser über den Trichter der Sicherheitsgruppe ab. • Der Trichter kann mit Hilfe des mitgelieferten Abflussschlauchs einfach am Abfluss angeschlossen werden. • Versuchen Sie, den Höhenunterschied zwischen dem Trichter der Sicherheits- gruppe und dem Anschluss am Abfluss so groß wie möglich zu halten und den Trichter so hoch wie möglich zu setzen. - Seite 18 Reservoir anschließen • Das Quooker-Reservoir ist mit einem 3-adrigen Netzkabel mit geerdetem Stecker versehen. • Der Nordic Kochend-Wasser-Hahn, der Fusion Hahn und der Flex Hahn sind mit einem Lichtring ausgestattet, der anzeigt, ob das Heizelement in Betrieb ist oder nicht. Bei Berührung leuchtet der Ring auf, um darauf aufmerksam zu machen, dass kochendes Wasser ausströmen kann.
-
Seite 19: Reservoir Entkoppeln
Reservoir entkoppeln • Für Servicefälle. 1 Ausschalten Schalten Sie den Quooker mit dem Ein-/Ausschalter oben auf der Deckel aus. Lassen Sie den Stecker in der Steckdose. 2 Abzapfen Drehen Sie den Nordic Kochend- Wasser-Hahn oder den Kochend- Wasser-Knopf des Fusion Hahns auf und schließen Sie ihn wieder, sobald... - Seite 20 Q U O O K E R D E U T S C H L A N D G M B H Kronprinzenstraße 138 40217 Düsseldorf (D) T +49 (0)211 30036995 F +49 (0)211 30036996 E-Mail info@quooker.de Internet quooker.de...
