Digitronic
Automationsanlagen GmbH
6. Die Ausgänge
Das CamCon DC16/IO besitzt 16 kurzschlußfeste Ausgänge. Sie liefern 24V high aktive Signale und
sind nicht potentialfrei zur Versorgungsspannung des Gerätes. Sie werden über die Klemmen 10 und
30 mit +24V und über die Klemme 1 und 21 mit 0V versorgt.
Bei 25°C Umgebungstemperatur liefert ein Ausgang bis zu 200mA Dauerstrom. Wird der Ausgang
überlastet oder kurzgeschlossen, so leuchtet die Status LED rot und am CamCon Nockenschaltwerk
erscheint die Fehlermeldung "Aus-Err". Die Quittierung der Fehlermeldung kann durch das Betätigen
der
Taste am CamCon oder durch Aus - und Einschalten der Spannungsversorgung erfolgen.
Beachten Sie: Die Ausgänge 9 - 16 teilen sich die Klemmen mit den Eingängen 9 - 16.
Achtung:
Bei induktiven Lasten müssen die Ausgänge mit einer Freilaufdiode beschaltet werden.
Schütze oder Induktivitäten, die sich im Schaltschrank in unmittelbarer Nähe des Gerätes
befinden oder durch ihre Verdrahtung Einfluß auf das Gerät oder dessen Verdrahtung
haben, müssen mit Löschgliedern beschaltet sein.
7. Die Eingänge
Das CamCon DC16/IO besitzt 16 Eingänge. Diese Eingänge arbeiten mit high aktiven 24V Signalen
und sind nicht potentialfrei. Das Bezugspotential (0V) der Eingänge liegt auf Klemme 1,16, 21 und 36.
Beachten Sie: Die Eingänge 9 - 16 teilen sich die Klemmen mit den Ausgängen 9 - 16.
Der Eingangswiderstand beträgt ca. 5.7 KOhm.

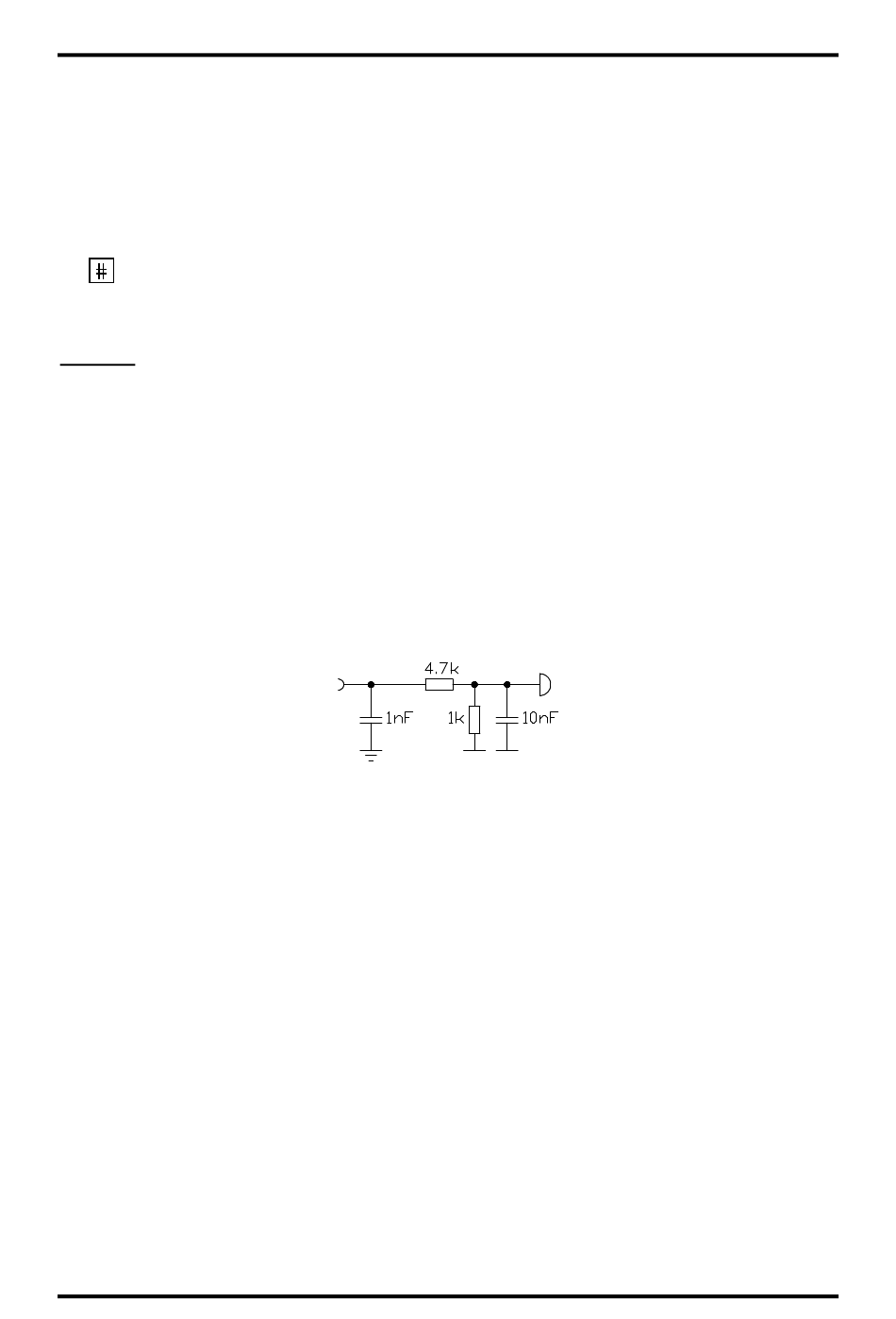

Die Eingangsschaltung:
8. Inbetriebnahme
Vor dem ersten Einschalten überprüfen Sie bitte die Verdrahtung des Gerätes. Sehen Sie bitte Kapitel
5. Elektrische Anschlüsse auf Seite 5. Zur Konfiguration der Ausgänge beachten Sie im Handbuch des
Nockenschaltwerks bitte im Kapitel "Systemeinstellung" das Unterkapitel "Systemausbau" und im
Kapitel "Gerätekonfiguration" das Unterkapitel "SPS Konfiguration" (Option).
Ausgabe: Apr. 22
Ein - Ausgangserweiterung
CamCon DC16/IO
Seite: 7
