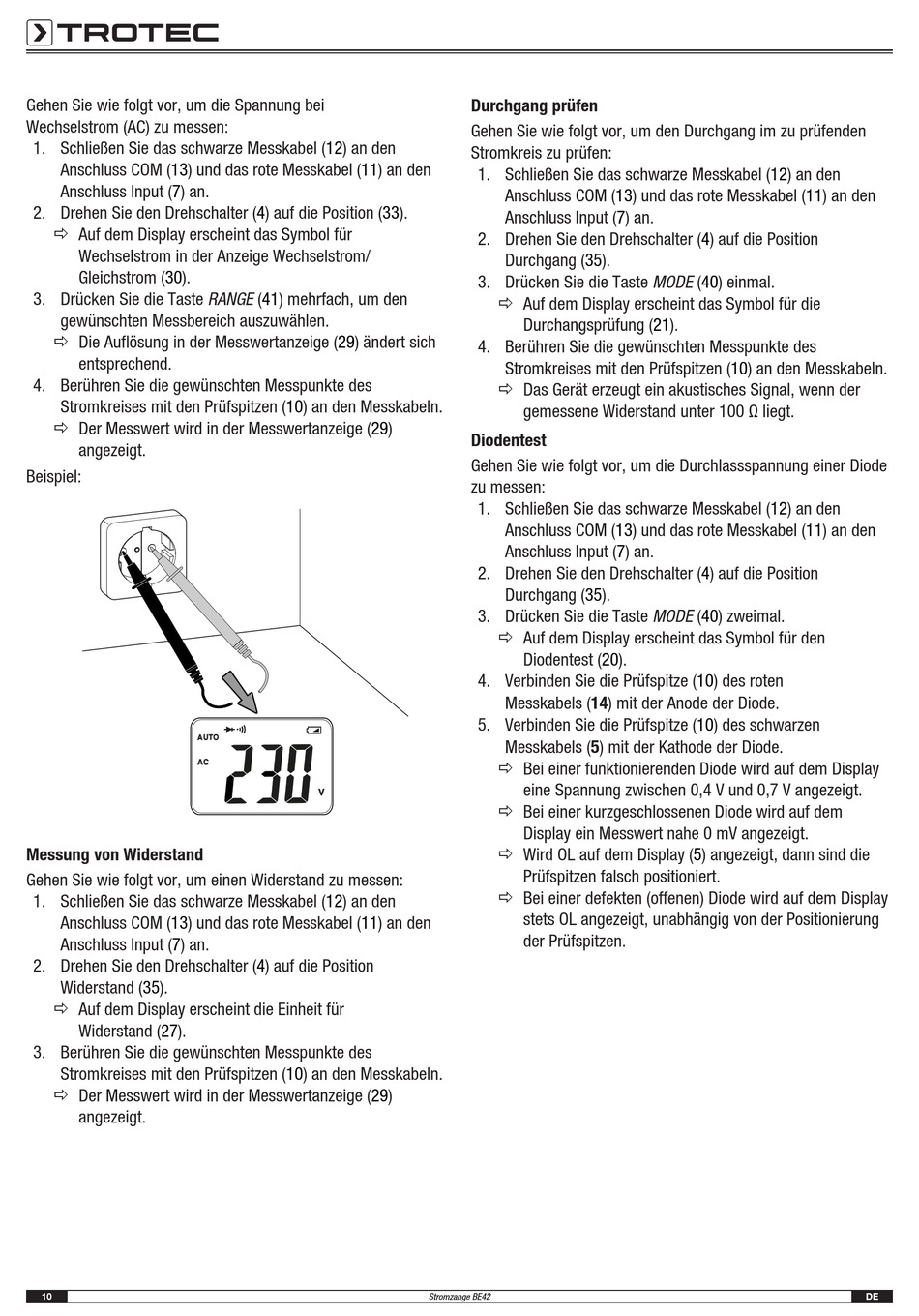

Gehen Sie wie folgt vor, um die Spannung bei
Wechselstrom (AC) zu messen:
1. Schließen Sie das schwarze Messkabel (12) an den
Anschluss COM (13) und das rote Messkabel (11) an den
Anschluss Input (7) an.
2. Drehen Sie den Drehschalter (4) auf die Position (33).
ð Auf dem Display erscheint das Symbol für
Wechselstrom in der Anzeige Wechselstrom/
Gleichstrom (30).
3. Drücken Sie die Taste RANGE (41) mehrfach, um den
gewünschten Messbereich auszuwählen.
ð Die Auflösung in der Messwertanzeige (29) ändert sich
entsprechend.
4. Berühren Sie die gewünschten Messpunkte des
Stromkreises mit den Prüfspitzen (10) an den Messkabeln.
ð Der Messwert wird in der Messwertanzeige (29)
angezeigt.
Beispiel:
Messung von Widerstand
Gehen Sie wie folgt vor, um einen Widerstand zu messen:
1. Schließen Sie das schwarze Messkabel (12) an den
Anschluss COM (13) und das rote Messkabel (11) an den
Anschluss Input (7) an.
2. Drehen Sie den Drehschalter (4) auf die Position
Widerstand (35).
ð Auf dem Display erscheint die Einheit für
Widerstand (27).
3. Berühren Sie die gewünschten Messpunkte des
Stromkreises mit den Prüfspitzen (10) an den Messkabeln.
ð Der Messwert wird in der Messwertanzeige (29)
angezeigt.
10
Durchgang prüfen
Gehen Sie wie folgt vor, um den Durchgang im zu prüfenden
Stromkreis zu prüfen:
1. Schließen Sie das schwarze Messkabel (12) an den
Anschluss COM (13) und das rote Messkabel (11) an den
Anschluss Input (7) an.
2. Drehen Sie den Drehschalter (4) auf die Position
Durchgang (35).
3. Drücken Sie die Taste MODE (40) einmal.
ð Auf dem Display erscheint das Symbol für die
Durchangsprüfung (21).
4. Berühren Sie die gewünschten Messpunkte des
Stromkreises mit den Prüfspitzen (10) an den Messkabeln.
ð Das Gerät erzeugt ein akustisches Signal, wenn der
gemessene Widerstand unter 100 Ω liegt.

Diodentest

Gehen Sie wie folgt vor, um die Durchlassspannung einer Diode
zu messen:
1. Schließen Sie das schwarze Messkabel (12) an den
Anschluss COM (13) und das rote Messkabel (11) an den
Anschluss Input (7) an.
2. Drehen Sie den Drehschalter (4) auf die Position
Durchgang (35).
3. Drücken Sie die Taste MODE (40) zweimal.
ð Auf dem Display erscheint das Symbol für den
Diodentest (20).
4. Verbinden Sie die Prüfspitze (10) des roten
Messkabels (14) mit der Anode der Diode.
5. Verbinden Sie die Prüfspitze (10) des schwarzen
Messkabels (5) mit der Kathode der Diode.
ð Bei einer funktionierenden Diode wird auf dem Display
eine Spannung zwischen 0,4 V und 0,7 V angezeigt.
ð Bei einer kurzgeschlossenen Diode wird auf dem
Display ein Messwert nahe 0 mV angezeigt.
ð Wird OL auf dem Display (5) angezeigt, dann sind die
Prüfspitzen falsch positioniert.
ð Bei einer defekten (offenen) Diode wird auf dem Display
stets OL angezeigt, unabhängig von der Positionierung
der Prüfspitzen.
