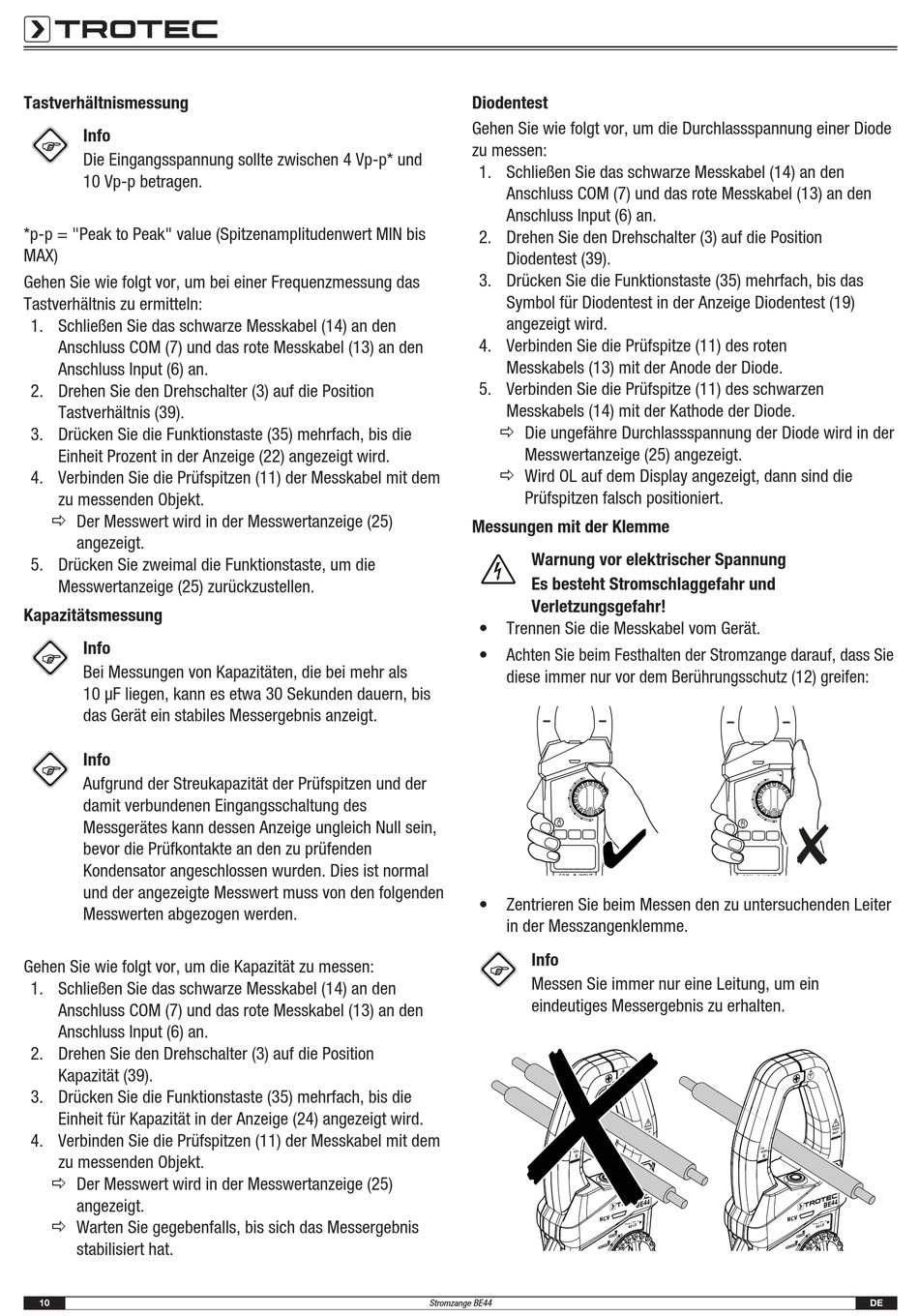

Tastverhältnismessung
Info
Die Eingangsspannung sollte zwischen 4 Vp-p* und
10 Vp-p betragen.
*p-p = "Peak to Peak" value (Spitzenamplitudenwert MIN bis
MAX)
Gehen Sie wie folgt vor, um bei einer Frequenzmessung das
Tastverhältnis zu ermitteln:
1. Schließen Sie das schwarze Messkabel (14) an den
Anschluss COM (7) und das rote Messkabel (13) an den
Anschluss Input (6) an.
2. Drehen Sie den Drehschalter (3) auf die Position
Tastverhältnis (39).
3. Drücken Sie die Funktionstaste (35) mehrfach, bis die
Einheit Prozent in der Anzeige (22) angezeigt wird.
4. Verbinden Sie die Prüfspitzen (11) der Messkabel mit dem
zu messenden Objekt.
ð Der Messwert wird in der Messwertanzeige (25)
angezeigt.
5. Drücken Sie zweimal die Funktionstaste, um die
Messwertanzeige (25) zurückzustellen.
Kapazitätsmessung
Info
Bei Messungen von Kapazitäten, die bei mehr als
10 µF liegen, kann es etwa 30 Sekunden dauern, bis
das Gerät ein stabiles Messergebnis anzeigt.
Info
Aufgrund der Streukapazität der Prüfspitzen und der
damit verbundenen Eingangsschaltung des
Messgerätes kann dessen Anzeige ungleich Null sein,
bevor die Prüfkontakte an den zu prüfenden
Kondensator angeschlossen wurden. Dies ist normal
und der angezeigte Messwert muss von den folgenden
Messwerten abgezogen werden.
Gehen Sie wie folgt vor, um die Kapazität zu messen:
1. Schließen Sie das schwarze Messkabel (14) an den
Anschluss COM (7) und das rote Messkabel (13) an den
Anschluss Input (6) an.
2. Drehen Sie den Drehschalter (3) auf die Position
Kapazität (39).
3. Drücken Sie die Funktionstaste (35) mehrfach, bis die
Einheit für Kapazität in der Anzeige (24) angezeigt wird.
4. Verbinden Sie die Prüfspitzen (11) der Messkabel mit dem
zu messenden Objekt.
ð Der Messwert wird in der Messwertanzeige (25)
angezeigt.
ð Warten Sie gegebenfalls, bis sich das Messergebnis
stabilisiert hat.
10

Diodentest

Gehen Sie wie folgt vor, um die Durchlassspannung einer Diode
zu messen:
1. Schließen Sie das schwarze Messkabel (14) an den
Anschluss COM (7) und das rote Messkabel (13) an den
Anschluss Input (6) an.
2. Drehen Sie den Drehschalter (3) auf die Position
Diodentest (39).
3. Drücken Sie die Funktionstaste (35) mehrfach, bis das
Symbol für Diodentest in der Anzeige Diodentest (19)
angezeigt wird.
4. Verbinden Sie die Prüfspitze (11) des roten
Messkabels (13) mit der Anode der Diode.
5. Verbinden Sie die Prüfspitze (11) des schwarzen
Messkabels (14) mit der Kathode der Diode.
ð Die ungefähre Durchlassspannung der Diode wird in der
Messwertanzeige (25) angezeigt.
ð Wird OL auf dem Display angezeigt, dann sind die
Prüfspitzen falsch positioniert.
Messungen mit der Klemme
Warnung vor elektrischer Spannung
Es besteht Stromschlaggefahr und
Verletzungsgefahr!
• Trennen Sie die Messkabel vom Gerät.
• Achten Sie beim Festhalten der Stromzange darauf, dass Sie
diese immer nur vor dem Berührungsschutz (12) greifen:
COM
INPUT
• Zentrieren Sie beim Messen den zu untersuchenden Leiter
in der Messzangenklemme.
Info
Messen Sie immer nur eine Leitung, um ein
eindeutiges Messergebnis zu erhalten.
